自制功放

ID:128229 · 發表于 2016-6-28 21:58

STK系列厚膜功放模塊在廣大音響愛好者，特別是焊機派中一直有著不錯的口碑。用其制作功放不但電路簡單，成功率高，而且音質達到了較高的水準，一點也不比一般分立元件制作的功放遜色,今天和大家介紹一款用STK4162做的功放.

STK4162的基本參數： 功率很猛哦/

推薦供電電壓±30V,極限供電電壓±45V
額定輸出功率2×40W，峰值輸出功率2×80W
諧音失真0.4％
響應10Hz～50kHz(-2~0dB)

　　下面讓我們通過一些實物圖片來認識一下STK4162。

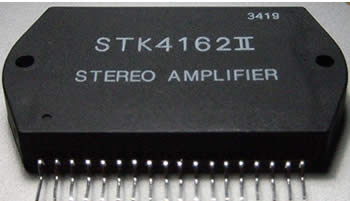

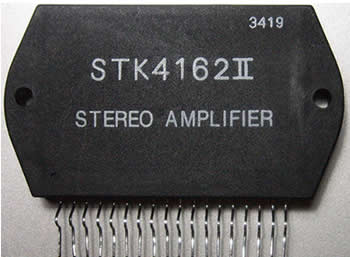

STK4162模塊的正面

　　功放模塊較厚，差不多有9mm，這個和一般的功放IC有較大的區別，厚膜的稱謂也許就是由此而來。

模塊較厚

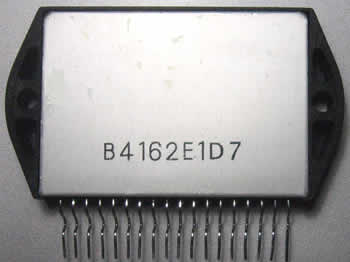

　　模塊的背面是一片長50mm，寬35mm的鋁質散熱片，大面積的散熱接觸面使散熱效果達到了最佳狀態。

背面是鋁質散熱片

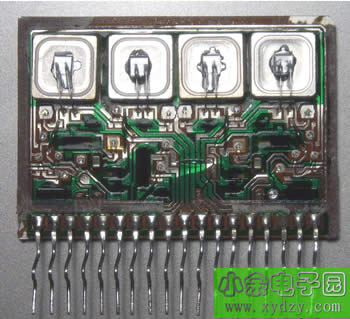

　　為了一探究竟，狠下心拆開了一個STK4162功放模塊，讓我們看看模塊的內部結構。內部的晶體管清晰可見，全部是用晶體管芯直接幫定到鋁質散熱片上，不過整個電路已經和散熱片絕緣了，所以散熱片可以直接接地，以提高信噪比。上面那4個最大的四方塊就是后級功放管芯了，就是這4個功放管芯為我們提供了洶涌澎湃的功率輸出。由于所有的晶體管都裝在同一基板上，所以整個電路的溫度環境基本一致，由溫度變化造成對電路的影響被降到最低。

STK4162內部結構

我搞的電路

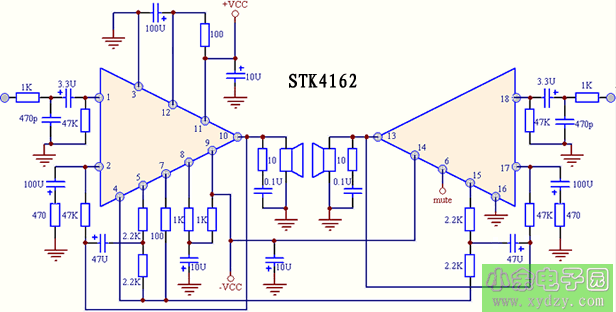

　STK4162功放模塊的應用電路如下圖。可見電路非常的簡單，只要少許常見的阻容元件即可組成一個高音質立體聲的大功率放大器。第6腳為靜音控制腳，實際制作中可以不用接。

用STK4162組成的功放
最好的電源了。

曉的吧，俫幾？

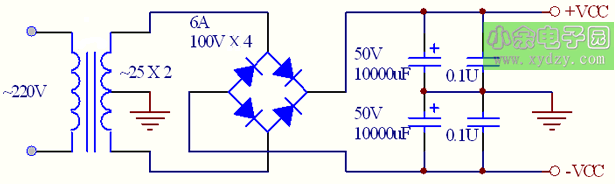

　　電路采用雙電源供電，推薦使用±30V，最高不可超過極限電壓±45V，否則將引起功放模塊損壞。四個整流二極管要求電流足夠大，可選用6A的整流二極管，濾波電容容量最好不要小于4700u，推薦使用10000uF的濾波電容，以提供瞬間的大電流。變壓器選用150W以上優質的變壓器，優質的電源才能讓功放電路有最好的發揮。電源電路如下：

電源電路

　　STK4162厚膜功放模塊在大功率輸出的時候會散發很多的熱量，所以必須為功放模塊加上面積足夠大的散熱片，并在散熱片和模塊之間涂上一些導熱硅脂。

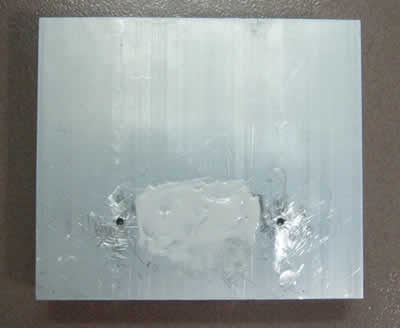

涂上導熱硅脂

　　固定功放模塊的螺絲一定要鎖緊，讓模塊緊貼散熱片，好讓熱量最大程度的散發出去。

裝好散熱片的功放模塊

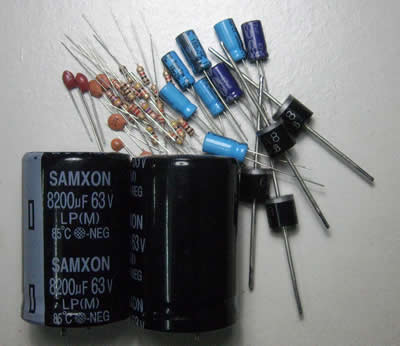

　STK4162厚膜功放模塊所需的外圍元件不多，而且都是常用的元件，很容易就能夠湊齊。

所需的外圍元件

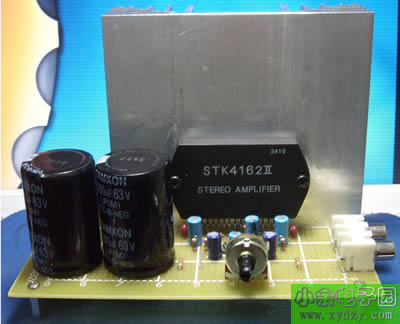

　　所需要的零件都準備好后就可以動工了。因為電路較簡單，所以不需要那么麻煩再去洗一塊電路板，直接用現成的萬能板做就可以了。只要按照電路圖裝接無誤，不需要任何的調試就可制作成功。經過一天的努力奮戰，一塊包含著期待的高保真功放板終于呈現在眼前了。

做好的功放板怎么樣徠嘰們好不好看呀？

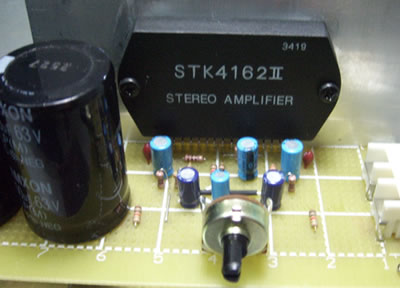

　　STK4162厚膜功放模塊靜臥其中，耦合電容采用了3.3uF的鉭電容，電氣性能較普通的鋁電解電容更加穩定，音質更佳。

STK4162是主角

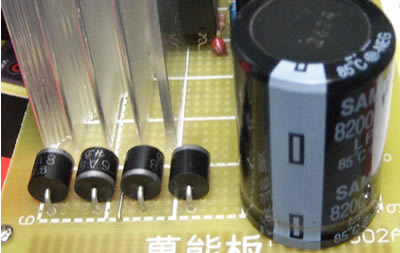

　　6A大電流整流二極管和8200uF濾波大電容為電路提供了足夠的能量。

整流和濾波電路

　　巨大的散熱片是保證電路穩定工作的前提。

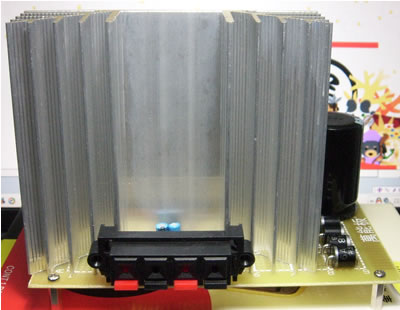

功放板的后面

雖然是用萬用板做的，但是因為電路較為簡單，所以底板的走線并不會很凌亂。

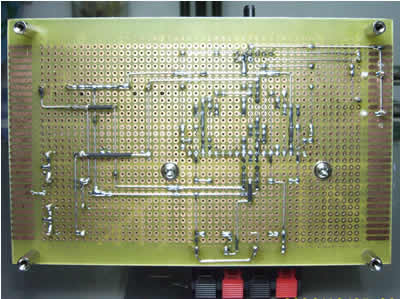

電路板的底部

　　將做好的功放板插上電源，接好音源就可以享受了。試著用來推了一下我自制的六英寸密封式書架音箱，效果令人滿意。低音有力而富有彈性，絲毫沒有拖泥帶水的感覺，高音清澈透亮而不刺耳，音色優美耐聽。發熱量也在理想狀態，中小音量的時候發熱量極小，散熱片只是溫?zé)�，滿載輸出的時候才有明顯的溫升。

還有個大牛沒搞出來，搞完了，呷飯喀。

我家的狗，好不好看呀？上面是環大牛呀？200瓦的，夠勁吧。

音質很好，我沒白忙呀。

各位大哥給點評價呀/

ID:130780 · 發表于 2016-7-18 16:52

技術大牛，請收下我的膝蓋

ID:135782 · 發表于 2016-9-6 16:33

學習了！

ID:140109 · 發表于 2016-9-22 11:26

看著板子設計焊接真不錯，是高手！

ID:140109 · 發表于 2016-9-22 11:27

如果將stk的引腳折成前后排的形式焊接會更省事而且牢固！
