DIY DTA7294AV功放

[復制鏈接]
跳轉到指定樓層
樓主
ID:128229 發表于 2016-6-28 22:23 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
                                 近段時間朋友阿牛哥想搞個功放，便找上了我請我?guī)退O(shè)計一下。由于愛好再加上好久沒做功放了，手癢了，就搞了起來。功放搞兩聲道，功率100+100W。芯片用TDA7294，帶前級音調調節，數碼卡拉OK演唱設計。電源用高品質環牛250W，濾波4萬U大水塘。下面看圖；

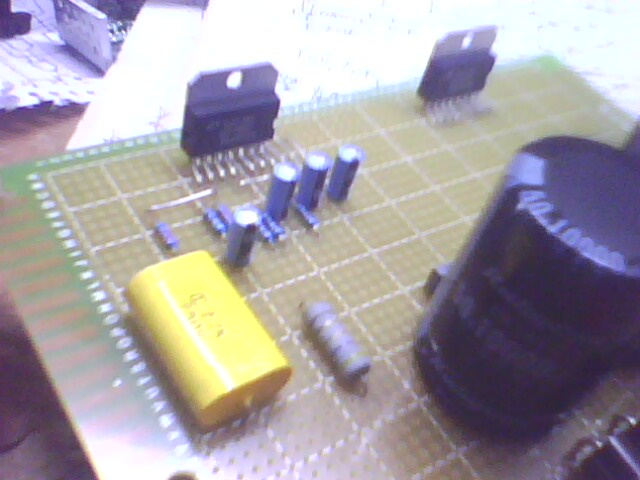

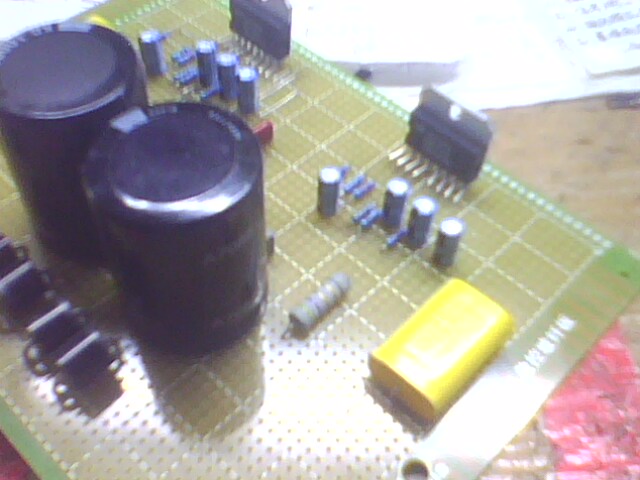

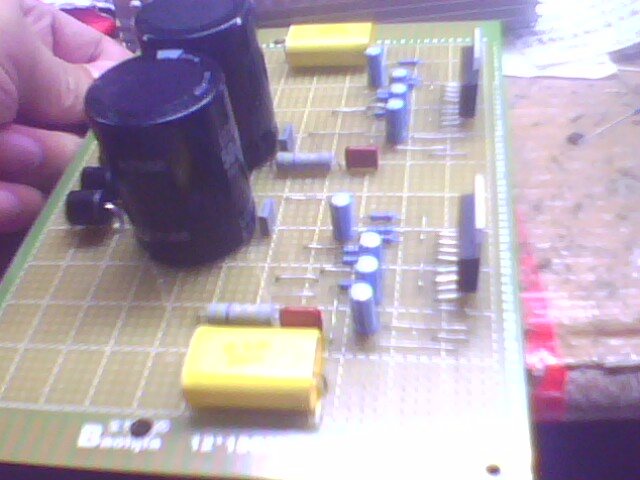

功放級7294     先裝兩個10000U大水塘    專用耦合電容

洞洞板焊好的正面，還整齊，哈哈哈；

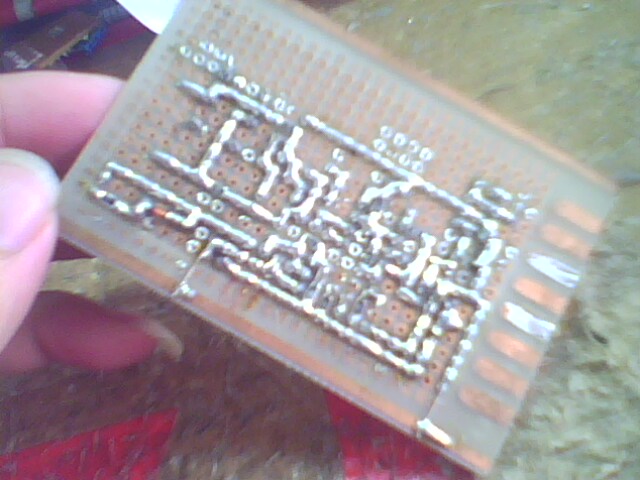

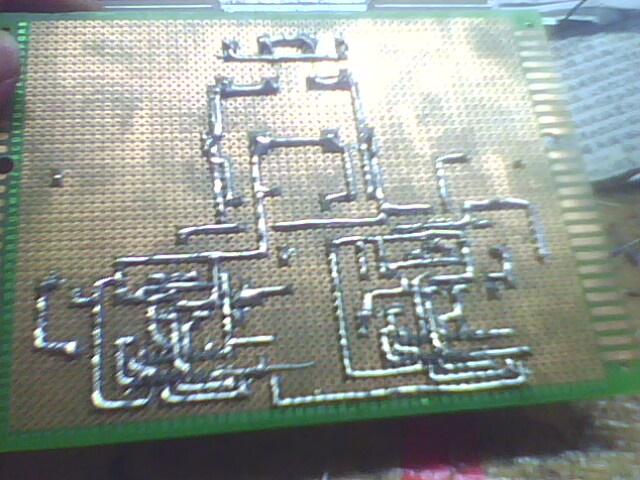

洞洞板錫面，有點亂

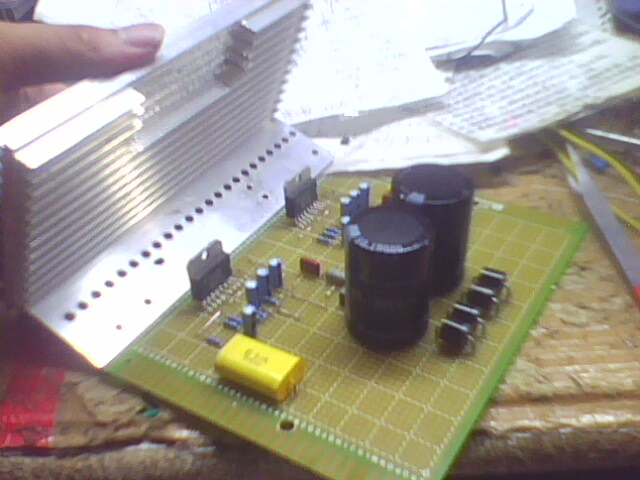

裝好散熱器，6A的整流管；

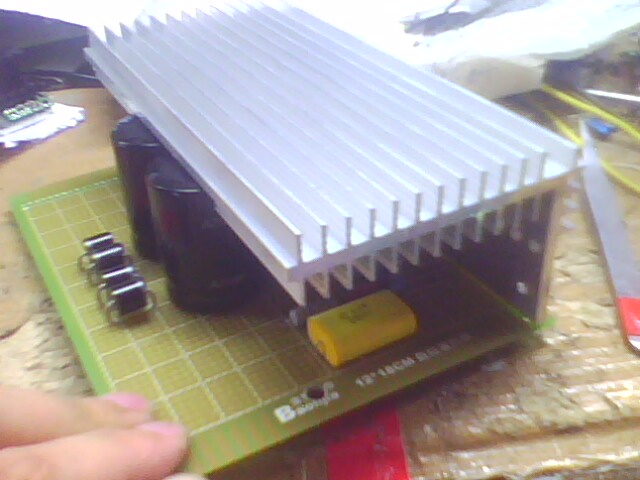

巨大的散熱器為7294很好的散熱

哈哈哈，接下來是好東西了

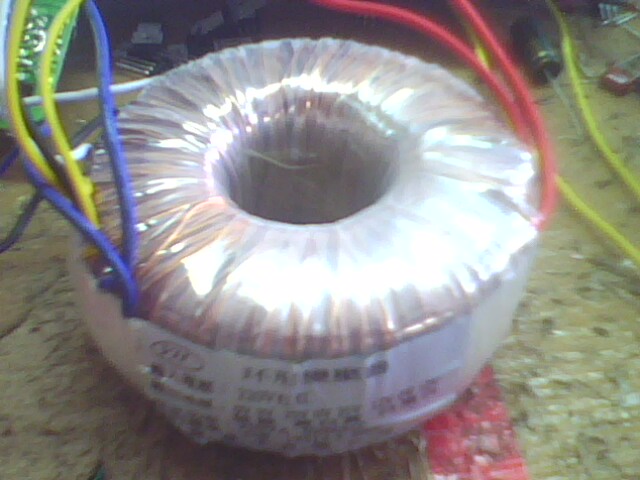

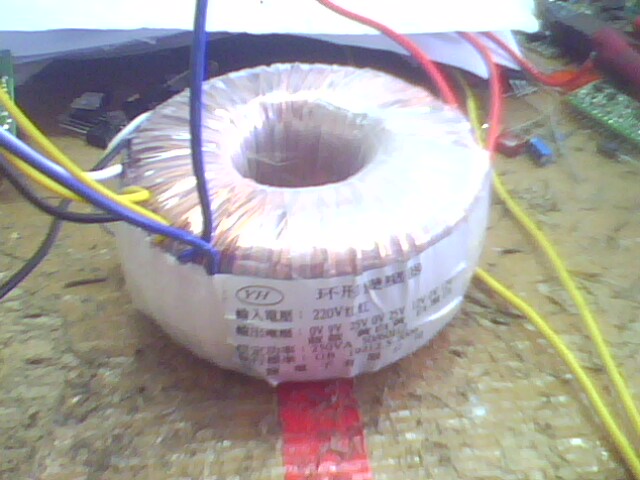

250VA，環牛，訂做了好幾天呢，

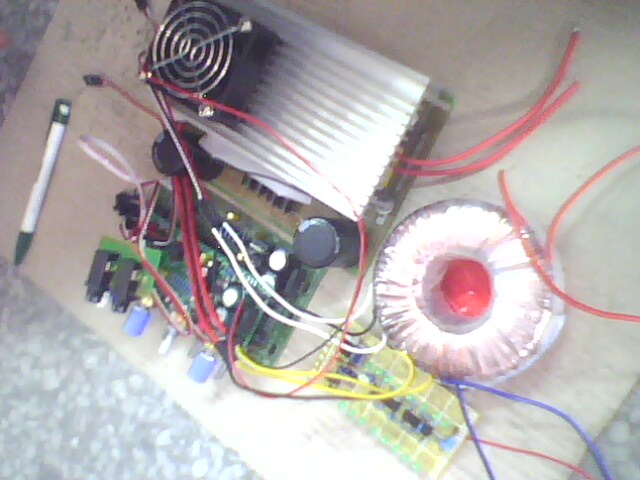

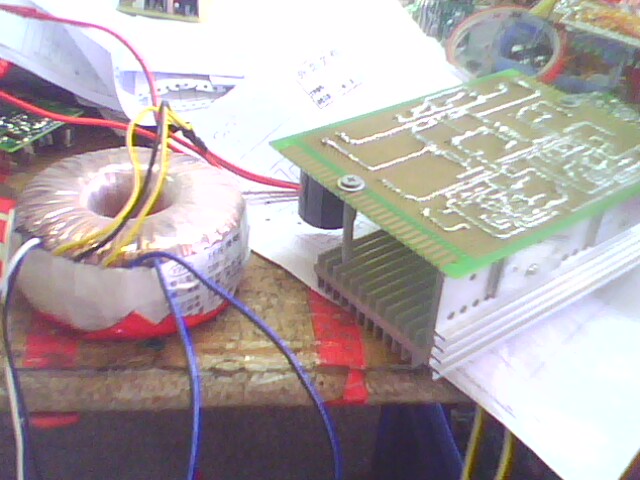

環牛試機了

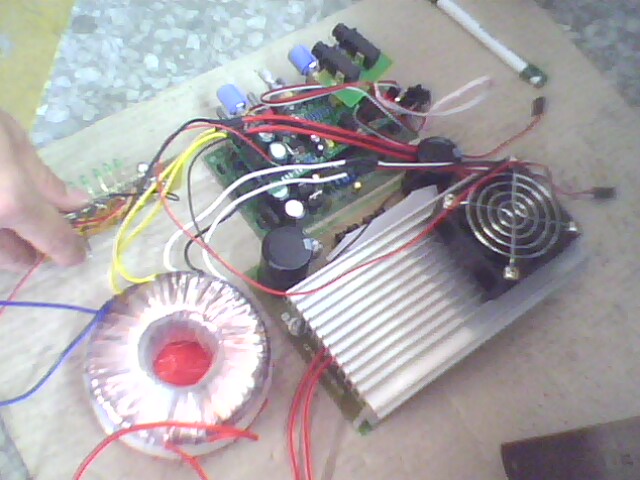

試機中

各燒友看到?jīng)]，又上了兩個大水塘了，哈哈哈；

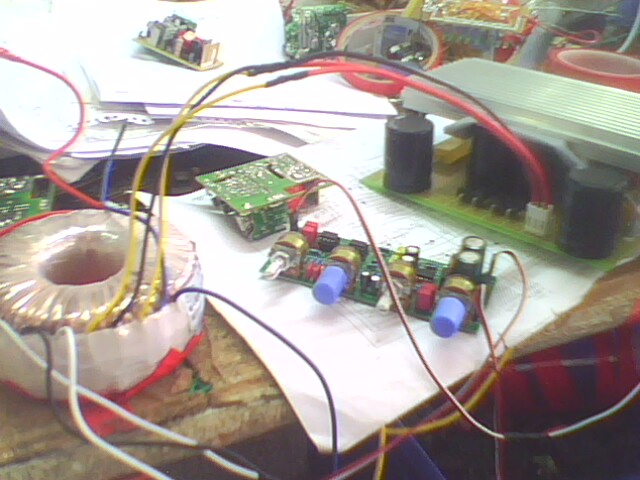

買的5532音調板，本想用洞洞板做，沒時間了，就買成品了，試機了，效果很好；

整機擺設，設計機殼

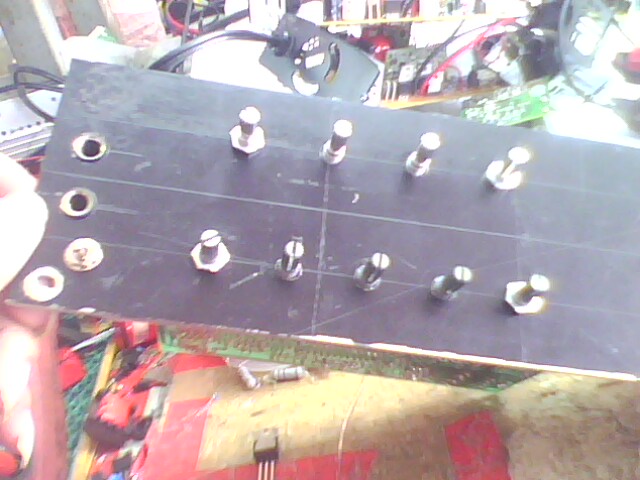

機殼面板搞好了，裝上了音調板，卡拉OK板和MIC插孔，電源開關指示燈；

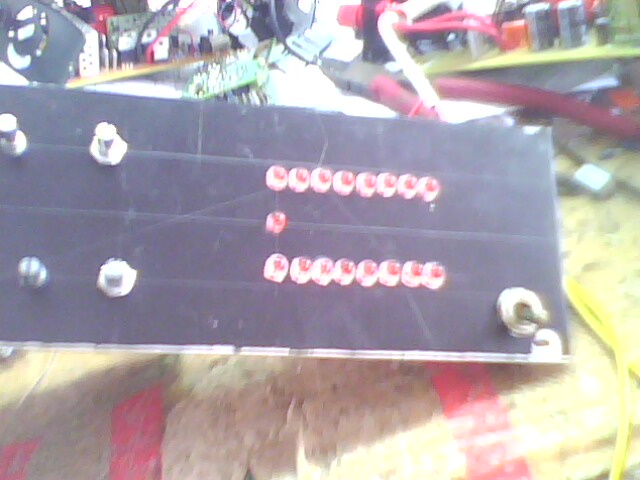

裝上電平指示LED

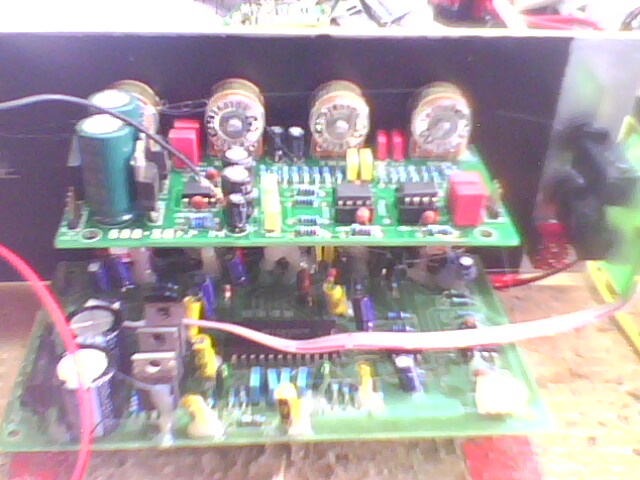

面板內部接構，上面為音調板，下面為卡拉OK板；

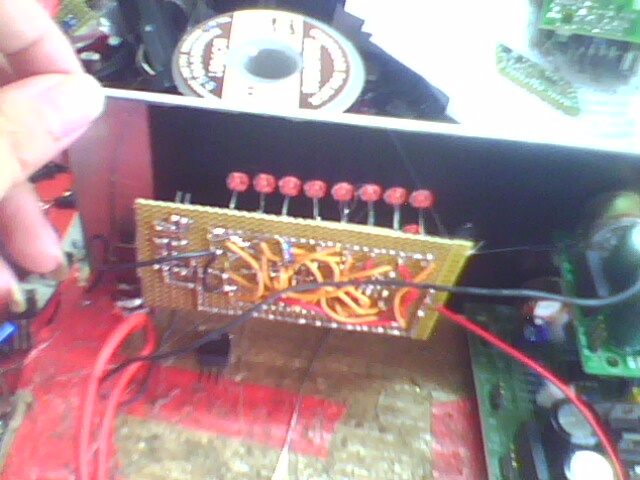

洞洞板做的LED電平指示電路，飛了不少線，哈哈哈；

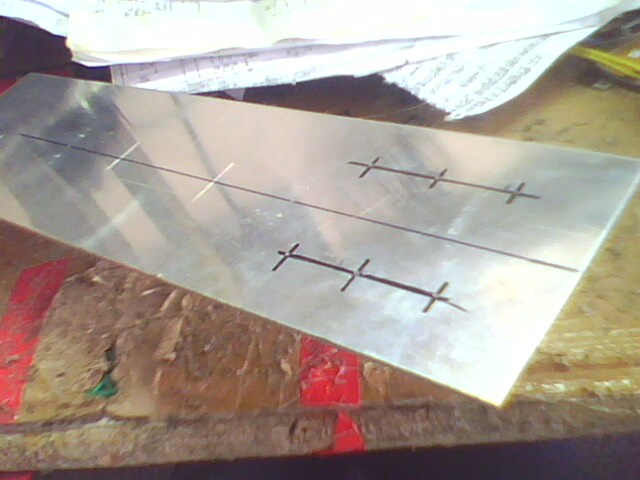

設計后板    畫線鉆孔

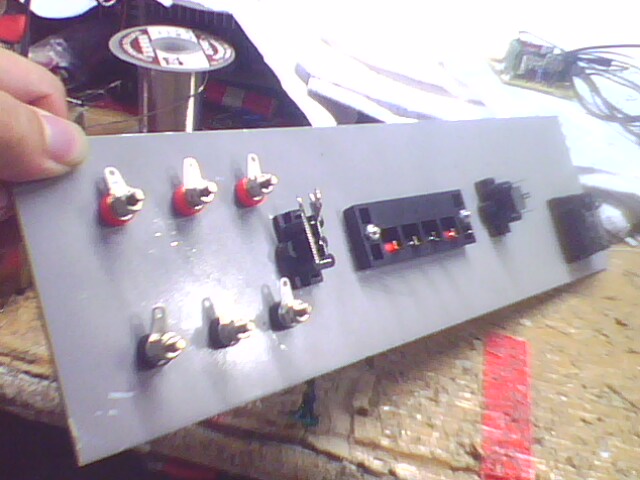

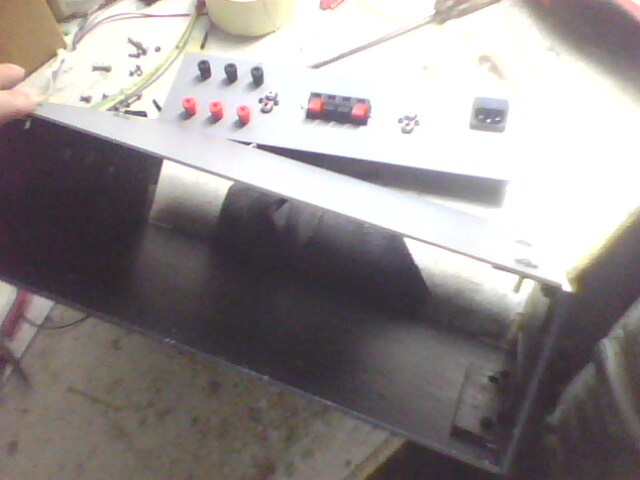

裝好后的接線柱和電源插口

裁好后的底板和上蓋

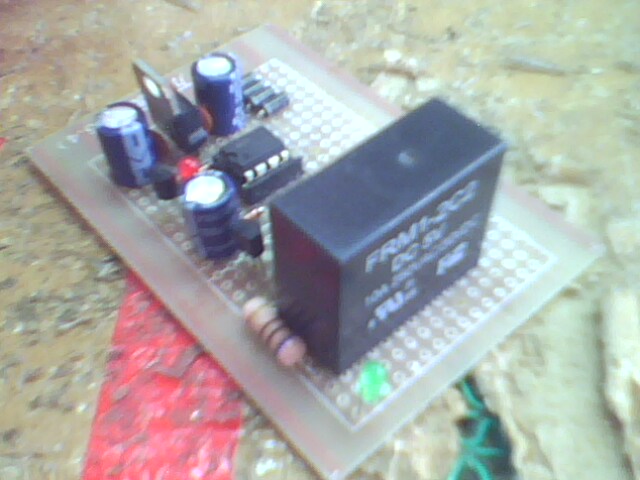

揚聲器保護板   洞洞板做的 本想不做這個了   但考慮到實用就加了     哈哈哈

排好牛和功放板  OK板

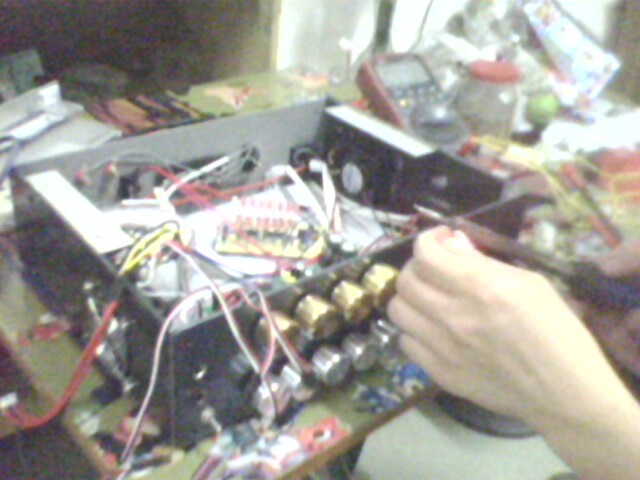

接線中

裝好了

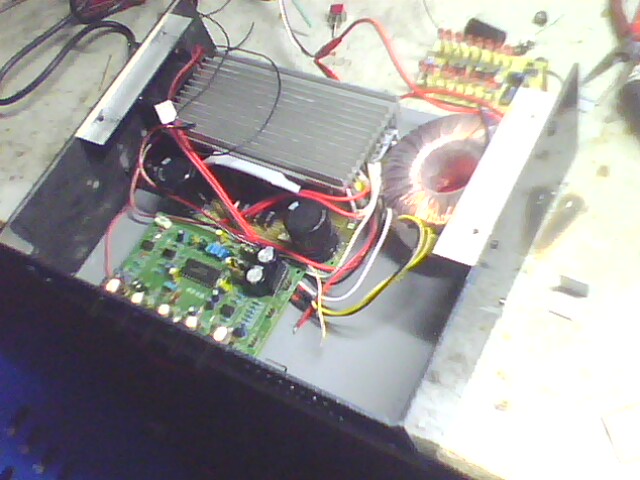

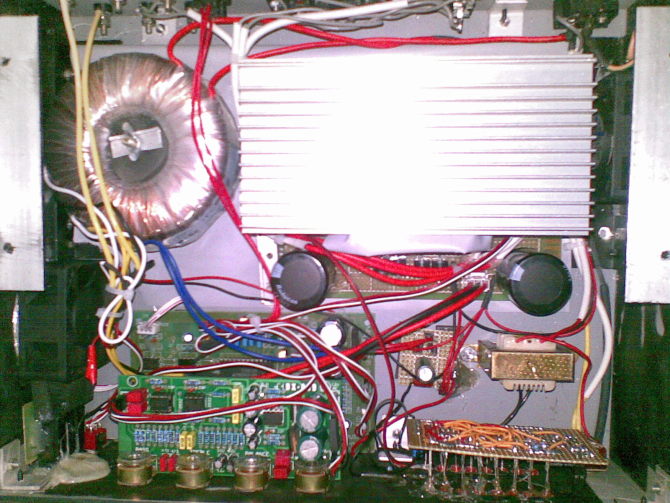

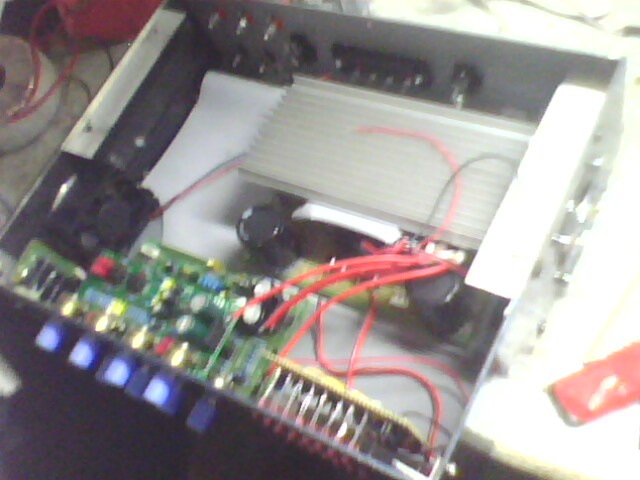

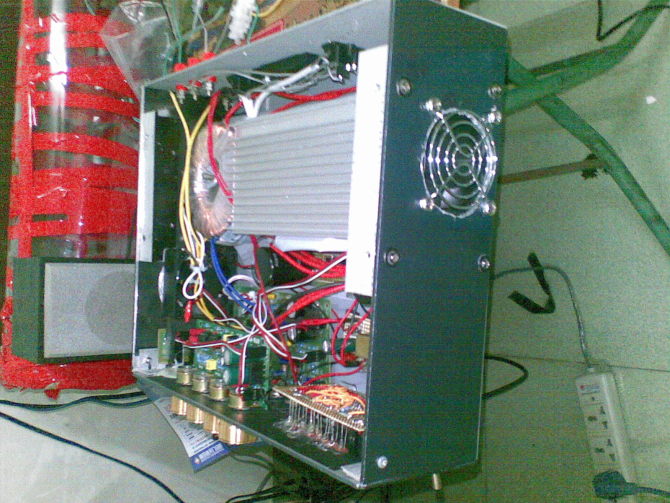

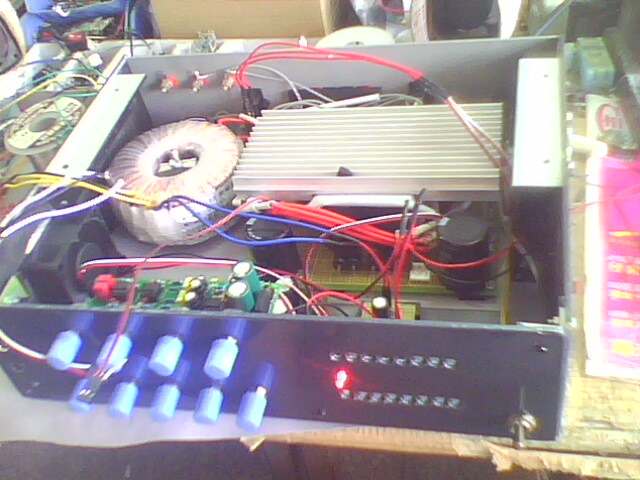

整機內部布局，還整齊  哈哈哈

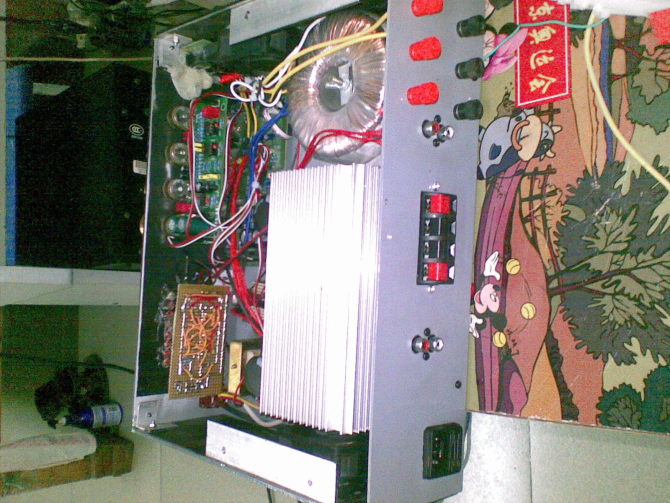

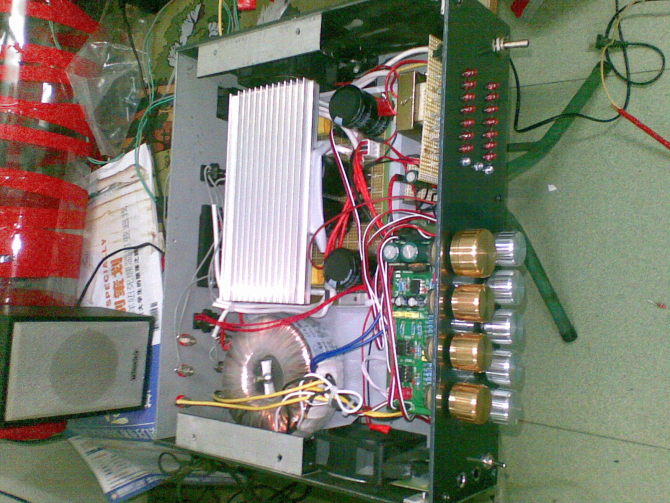

不同角度的效果





靜態開機中

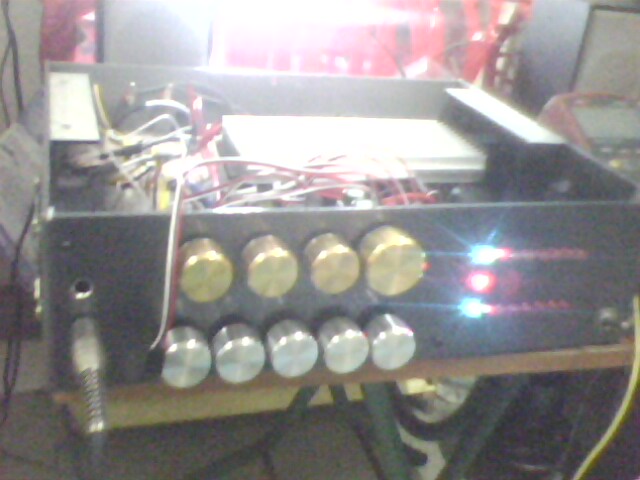

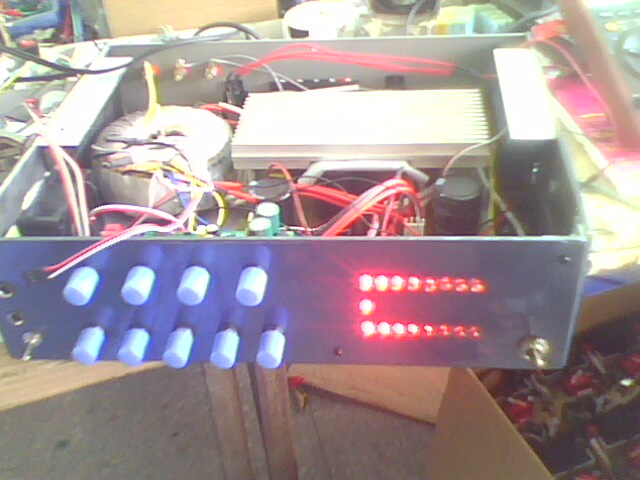

加上信號后電平制示燈閃

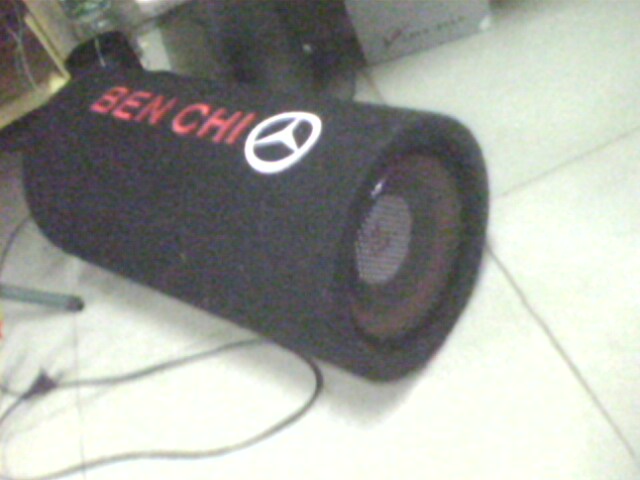

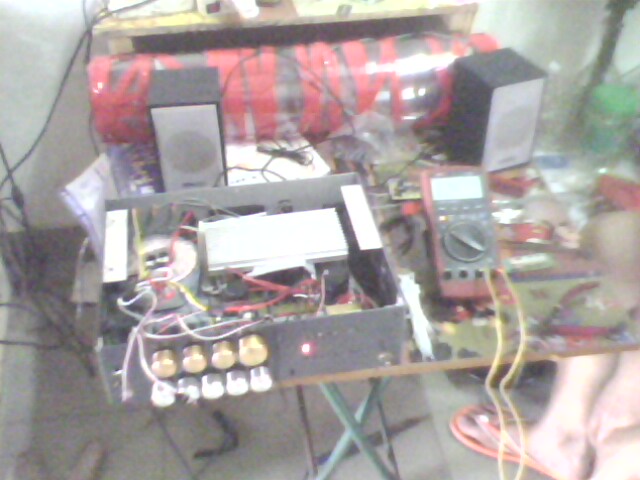

接一個低音炮試機 80W

試機中

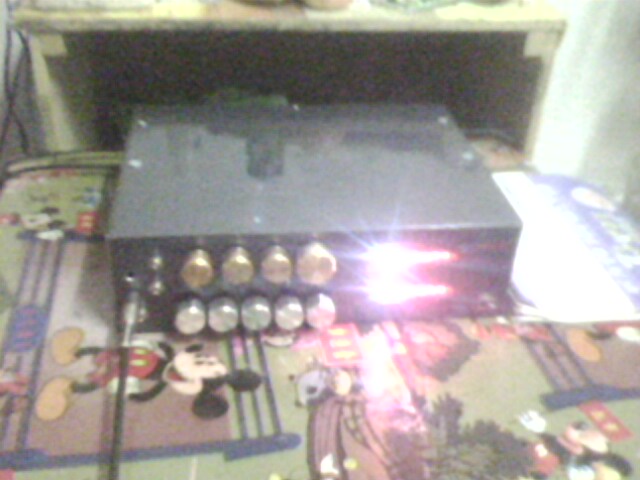

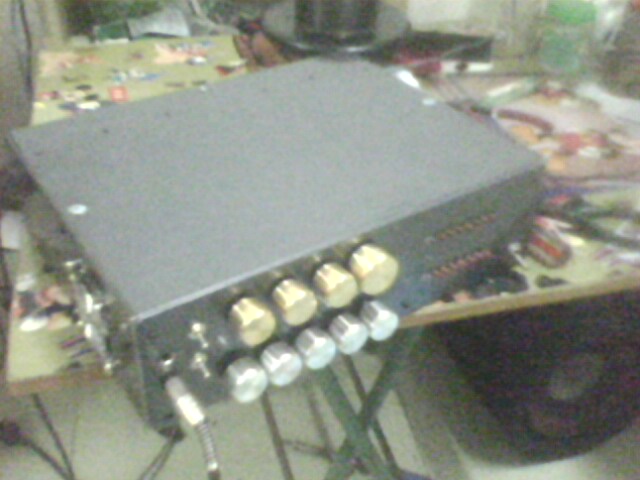

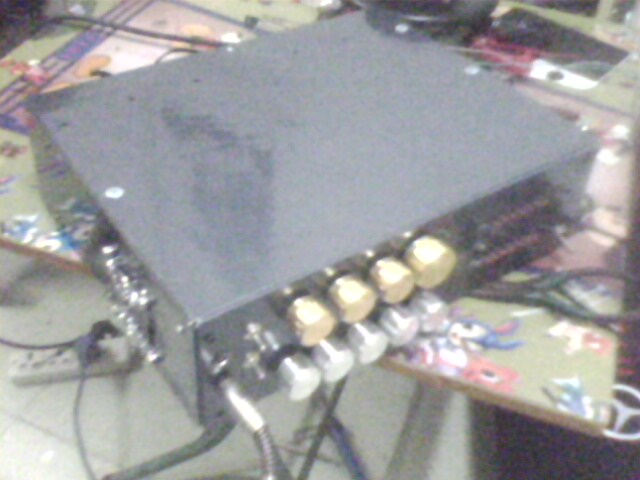

裝好上蓋后的效果圖

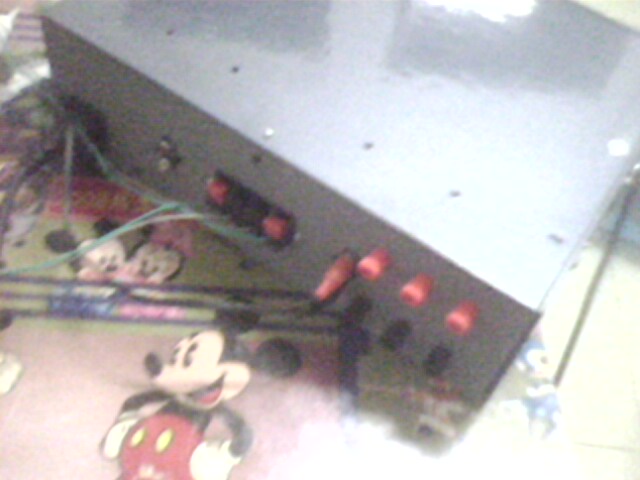

不同角度拍

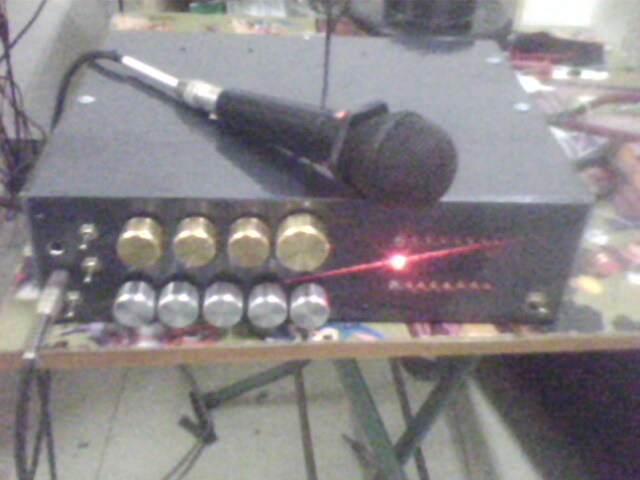

拿來個話筒  K歌

K歌工作中

阿牛演唱

阿勝演唱


好了，就這么多了；各燒友給點意見��？

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:61153 發表于 2016-10-20 20:34 | 只看該作者
樓主動手能力很強嘛！！我也做了個7293功放的，不過低音不是很夠，不知道 是不是我的電腦輸出不行��！
回復

使用道具 舉報

板凳
ID:61153 發表于 2016-10-20 20:35 | 只看該作者
我又想搞個7294的，我以前做的功放，現在想拿出來改一下�。�！不知道樓主的7294效果怎么樣�。�
回復

使用道具 舉報

地板
ID:88023 發表于 2016-10-20 21:57 | 只看該作者
你那機箱是哪里買的？
回復

使用道具 舉報

5#
ID:249545 發表于 2017-11-23 16:37 | 只看該作者
這臺功放做下來是要昏到了.還是設計標準的PCB吧!
回復

使用道具 舉報

6#
ID:249545 發表于 2017-11-23 16:38 | 只看該作者
老師動手能力是超級強悍!
回復

使用道具 舉報
