| 直流電動機結構 |
| Direct Current Motor Structure |
|

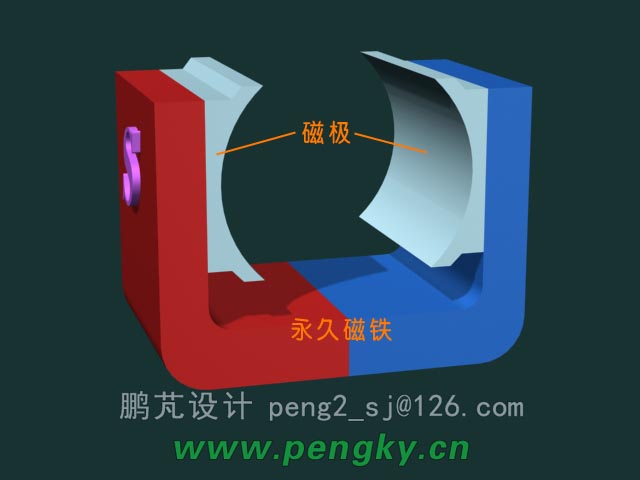

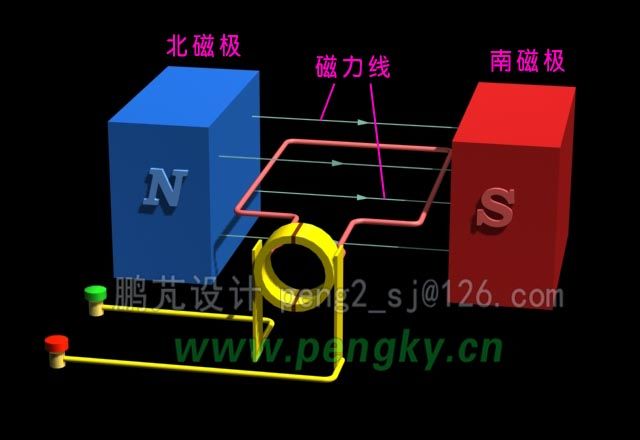

在前面的課件中已對直流電動機原理與基本結構作了介紹，這里用一臺直流電動機模型來介紹它的具體結構。 該直流電動機模型的定子有一對主磁極，安裝在機座上，機座也叫磁軛，是主磁極磁力線的通路。磁極與磁軛都是用導磁良好的鋼鐵制成。 見圖1 |

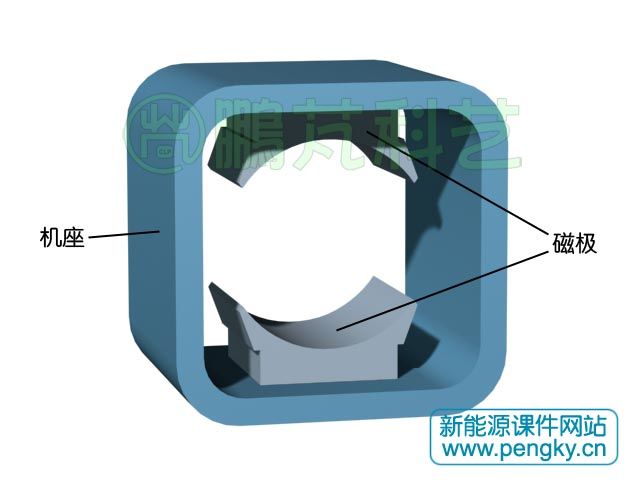

圖1 磁極與磁軛 |

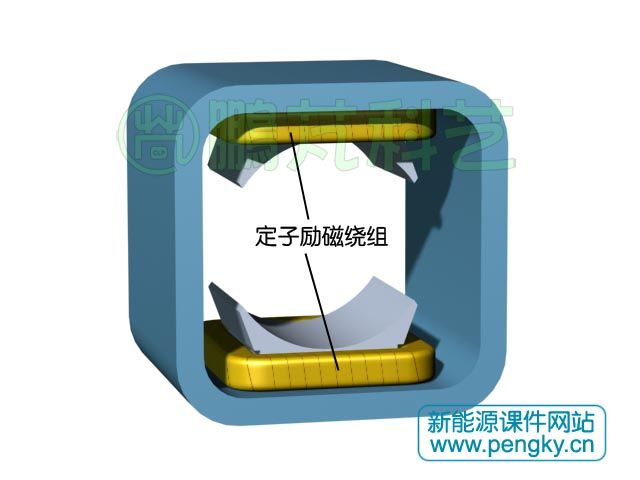

在主磁極上安裝有勵磁繞組，繞組通電后就會在兩個主磁極間產生主磁場。見圖2 |
圖2 直流電動機定子 |

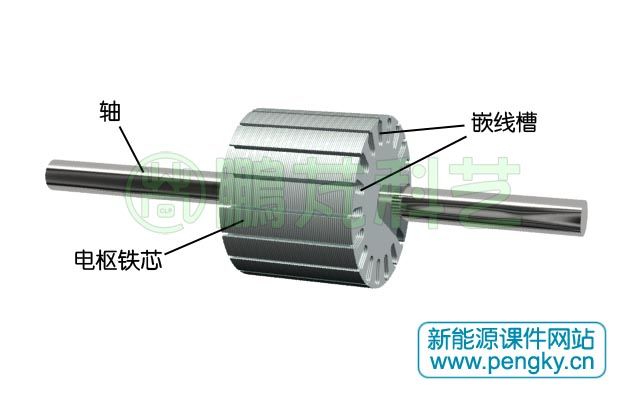

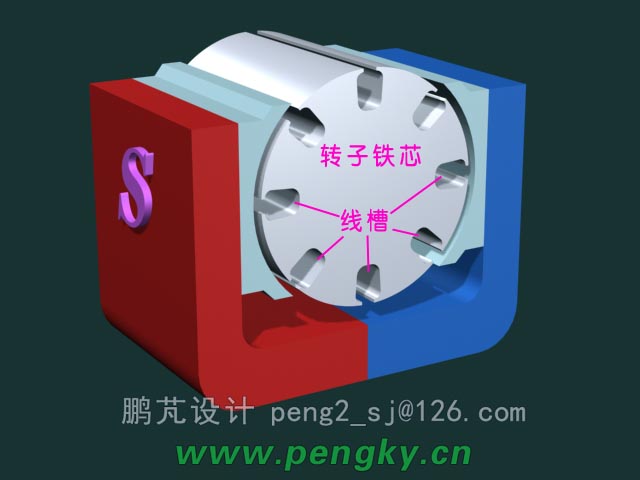

直流電機轉子也稱為電樞，電樞鐵芯由導磁良好的硅鋼片疊成，鐵芯圓周均勻分布18個槽，用來嵌放電樞繞組。電樞鐵芯直徑比主磁極間距離略小點。 |
圖3 直流電動機電樞鐵芯 |

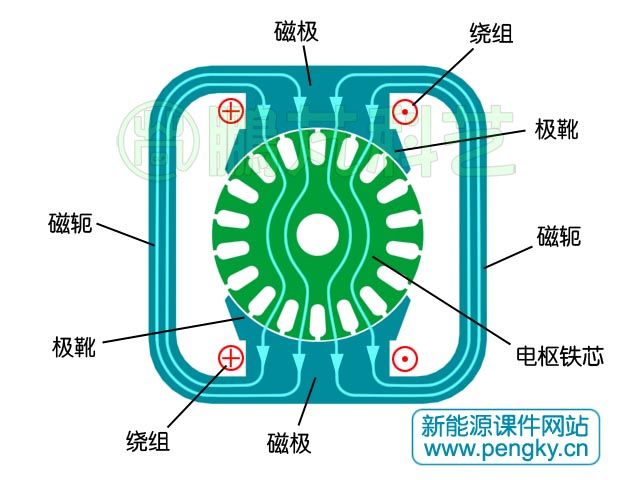

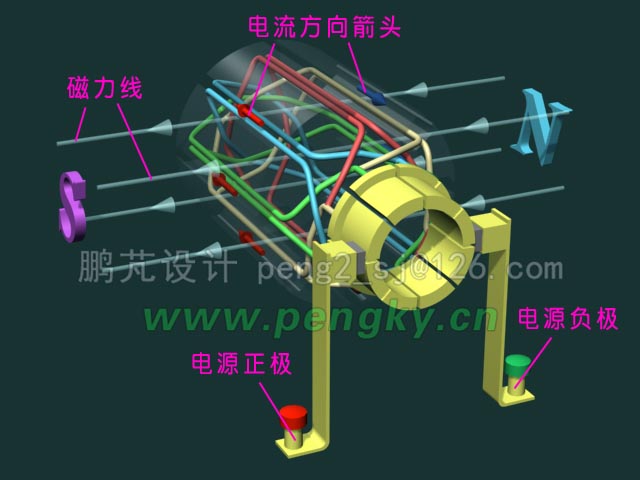

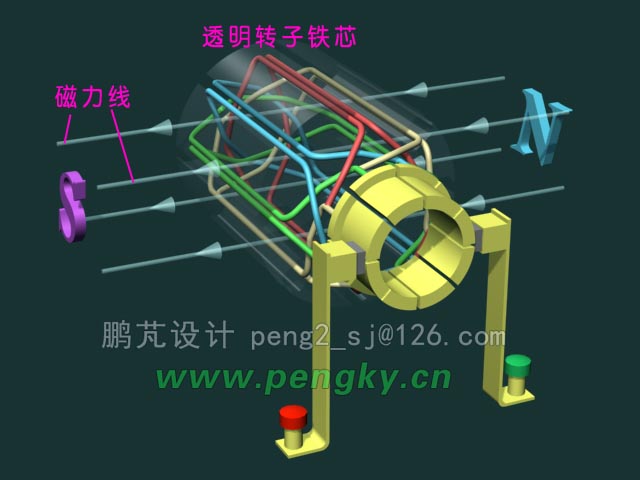

圖4是定子鐵芯與轉子鐵芯的磁路圖，淺藍色箭頭線表示磁力線。 |
圖4 直流電機的磁路 |

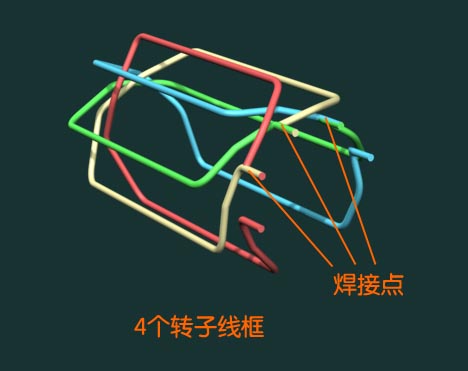

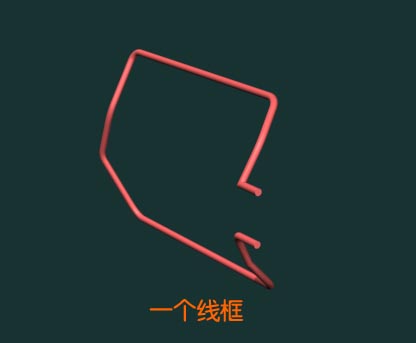

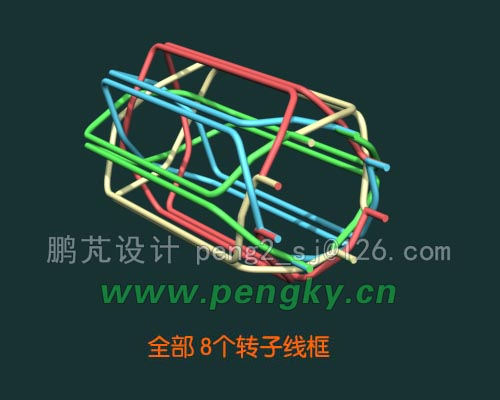

把繞制好的電樞繞組嵌入電樞槽內，每個繞組都有一對引出線。 |

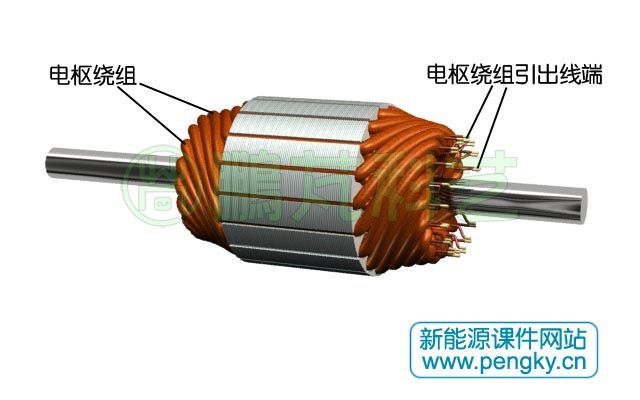

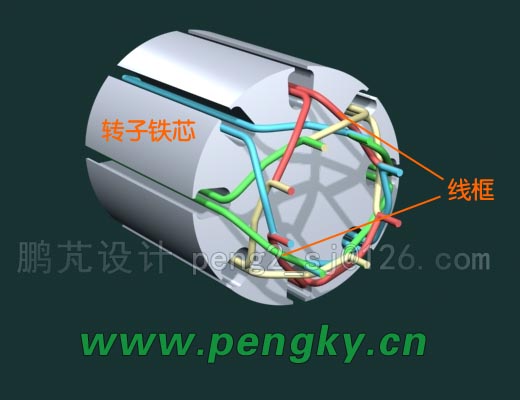

圖5 電樞繞組 |

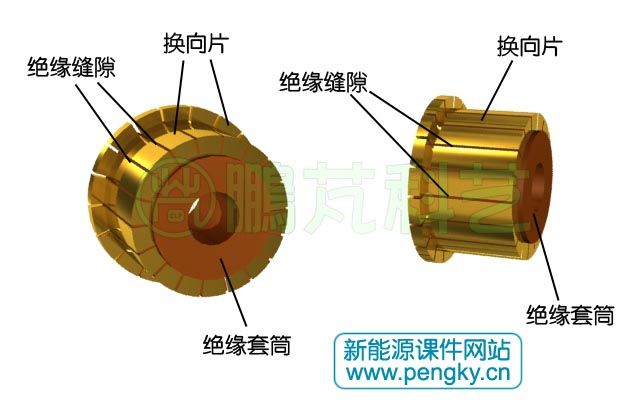

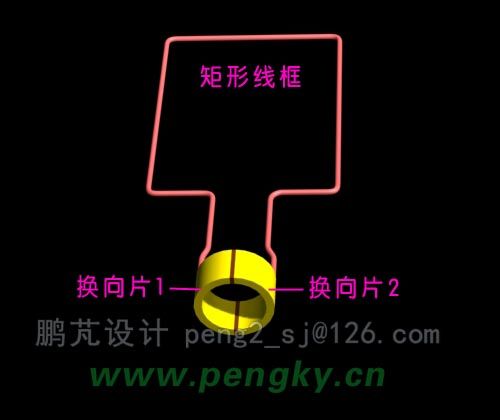

| 換向器有18個銅制換向片，排成圓筒形，固定在一個絕緣套筒上，換向片間留有縫隙，相互絕緣。圖6用兩個角度展示換向器的外觀。 |
圖6 換向器 |

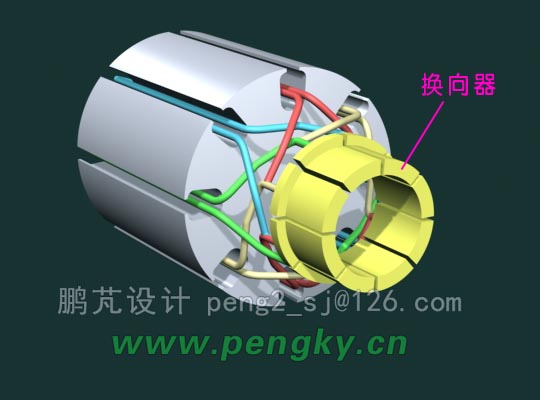

把換向器安裝在電樞轉軸上，把電樞繞組的引出線按規律焊接在換向片上。見圖7 |

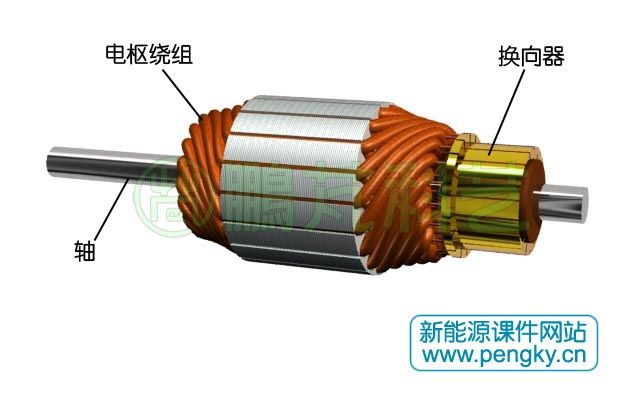

圖7 直流電動機電樞 |

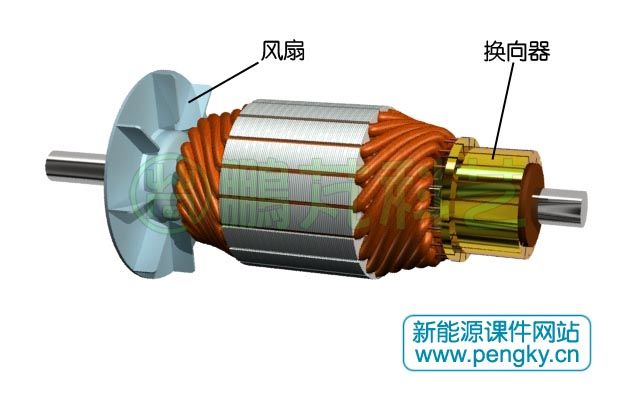

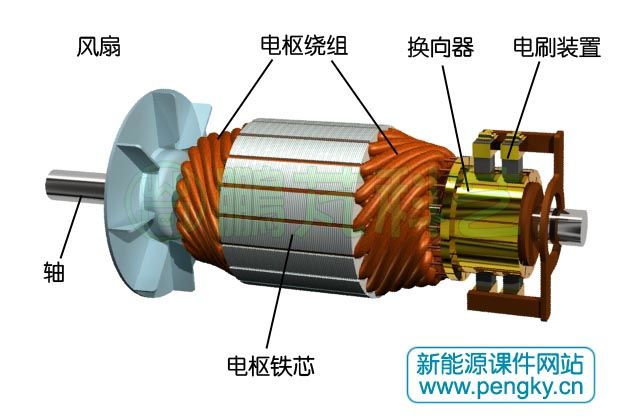

為散去電機發出的熱量，還要在電樞轉軸上安裝風扇。 |
圖8 有風扇的直流電動機電樞 |

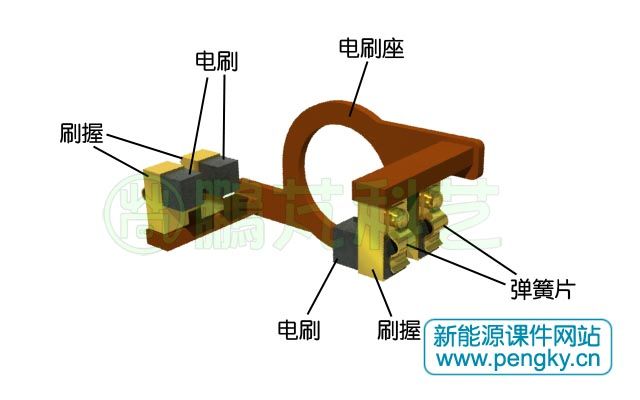

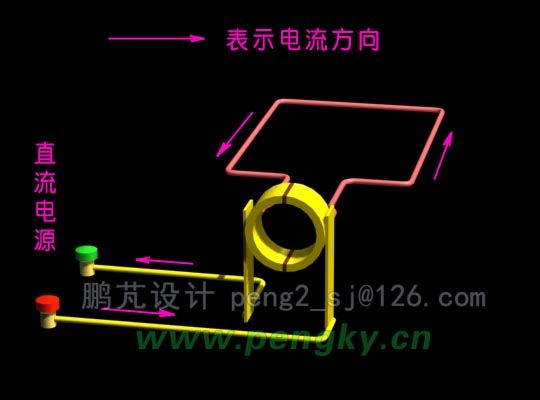

電樞繞組通過電刷供電，電刷的主要成份是石墨，導電良好又潤滑。電刷固定在刷握內，由彈簧片壓向換向器。
本模型有兩個主磁極，故有兩個電刷組，每個電刷組由兩個電刷構成。電刷組固定在電刷座上，構成電刷裝置。 |
圖9 電刷裝置 |

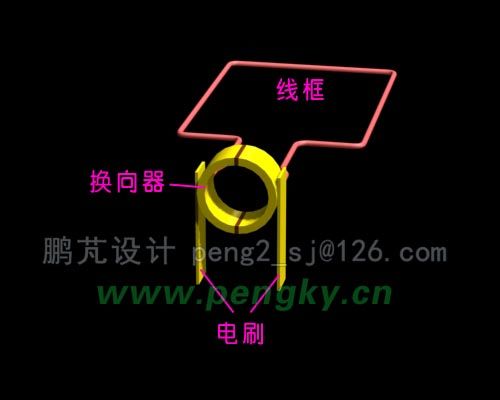

| 電刷裝置與換向器的位置關系見圖10，根據電樞繞組的常用繞法的線端頭與換向器焊接位置，當磁極在上下方時兩個電刷組分布在換向器上下兩側。 |
圖10 電刷裝置與電樞換向器 |

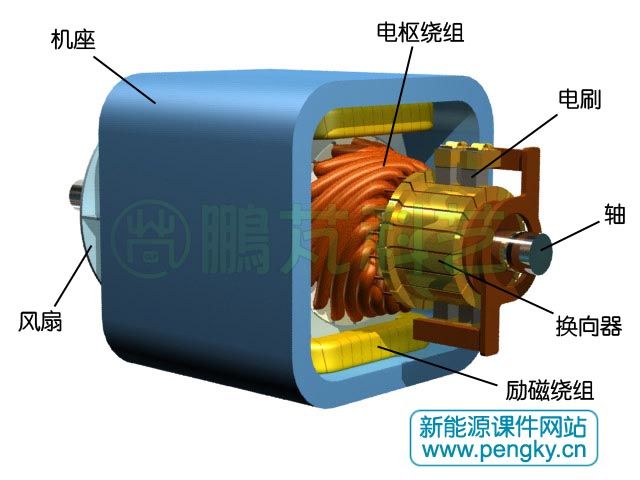

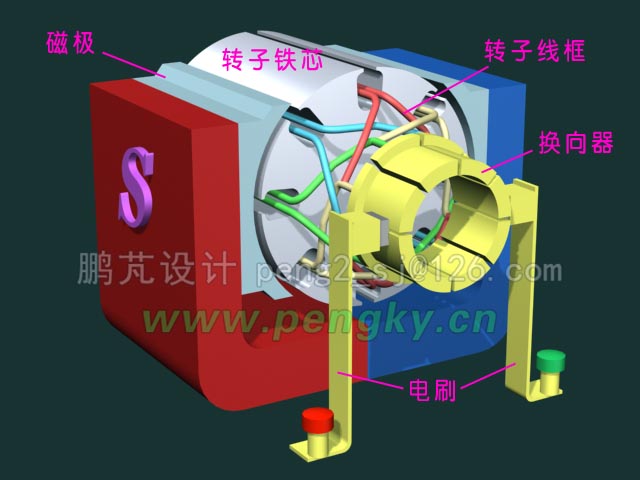

把電樞插入定子主磁極之間，見圖11 |
圖11 定子與電樞 |

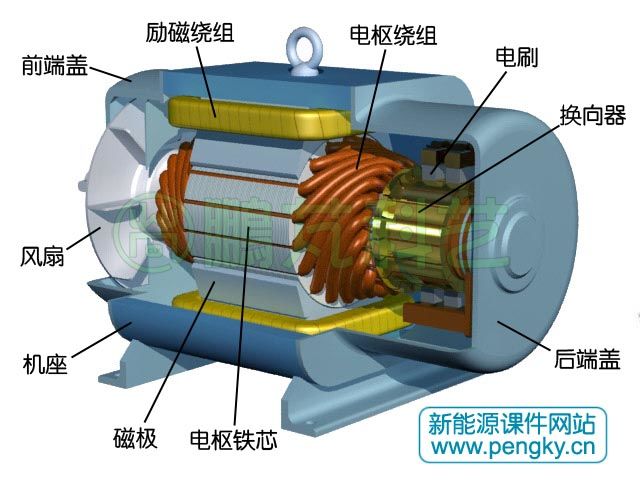

在電機前后兩側裝上端蓋（剖面），端蓋上有軸承，支持電樞的旋轉。電刷裝置也固定在端蓋上。 見圖12 |
圖12 直流電動機剖面 |

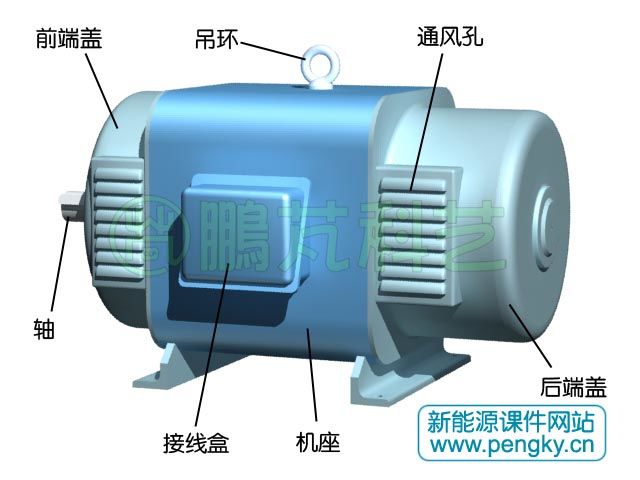

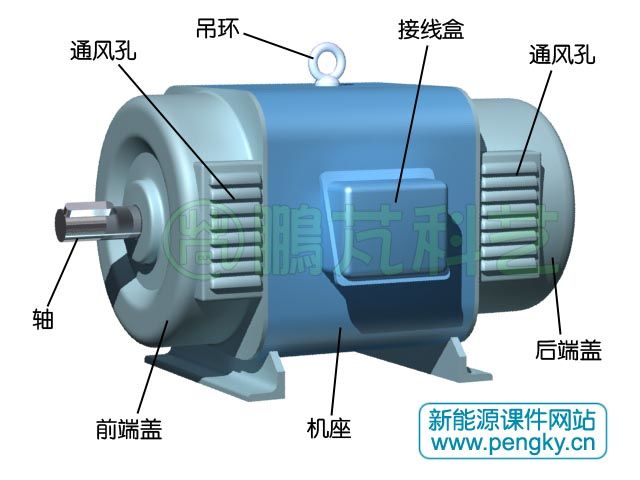

在電機端蓋上有散熱通風孔，在機座上有出線盒。 |
圖13 直流電動機外觀-1
|
從另一角度看直流電動機 |
圖14 直流電動機外觀-2 |
