永磁電動機原理

近些年永磁同步電動機得到較快發展，其特點是功率因數高、效率高，在許多場合開始逐步取代最常用的交流異步電機，其中異步起動永磁同步電動機的性能優越，是一種很有前途的節能電機。

在本網“電動機系列”欄目中“同步電動機原理”一節中已講到有永久磁鐵轉子的同步電動機原理模型，本節將進一步介紹永磁同步電動機的原理與結構。

永磁同步電動機的定子結構與工作原理與交流異步電動機一樣，多為4極形式，三相繞組按3相4極布置，通電產生4極旋轉磁場。下圖是有線圈繞組的定子示意圖。

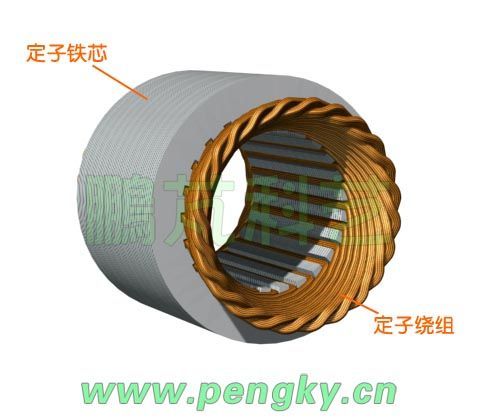

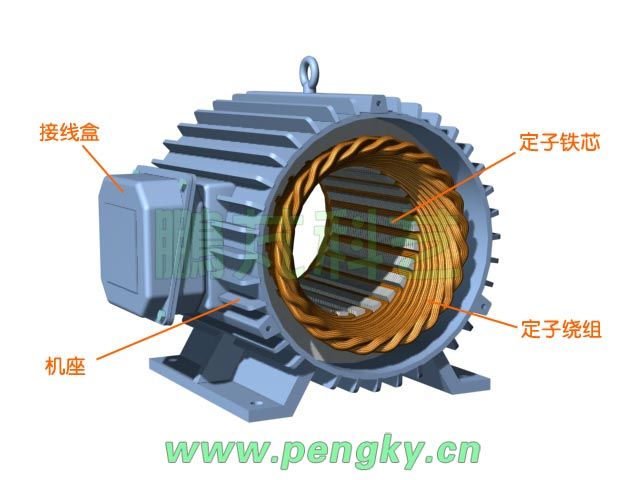

定子鐵芯與繞組

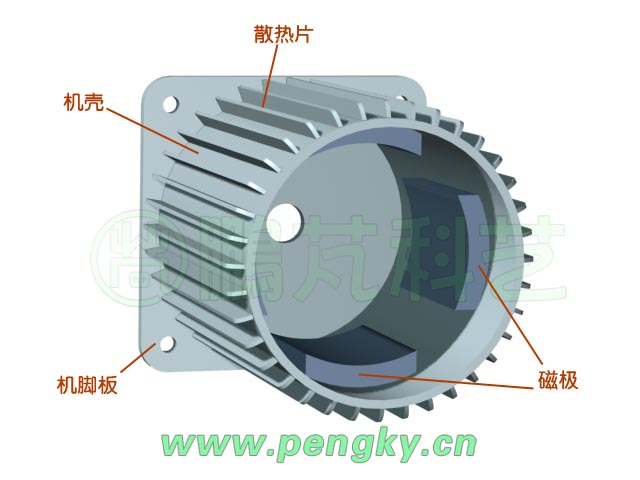

機座與定子

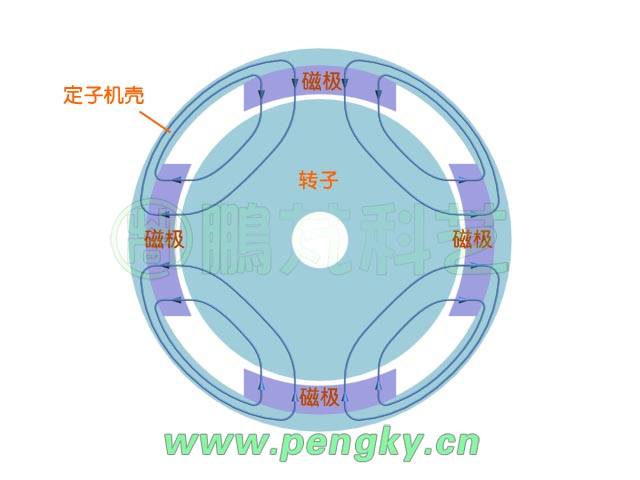

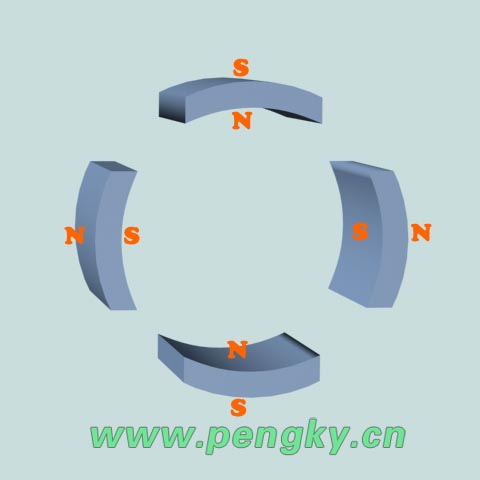

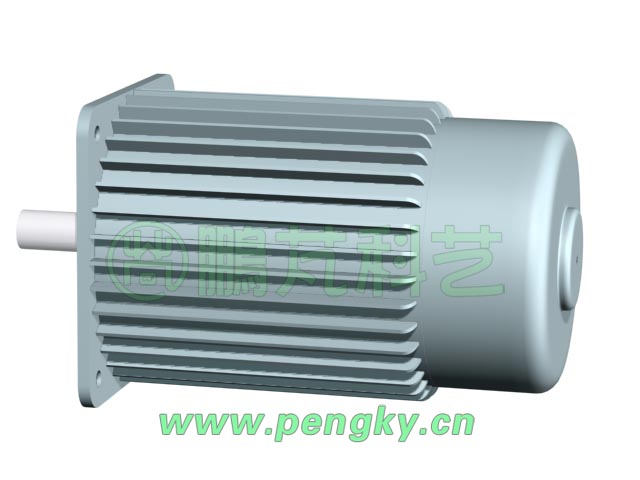

凸裝式永磁轉子

根據磁阻最小原理，也就是磁通總是沿磁阻最小的路徑閉合，利用磁引力拉動轉子旋轉，于是永磁轉子就會跟隨定子產生的旋轉磁場同步旋轉。

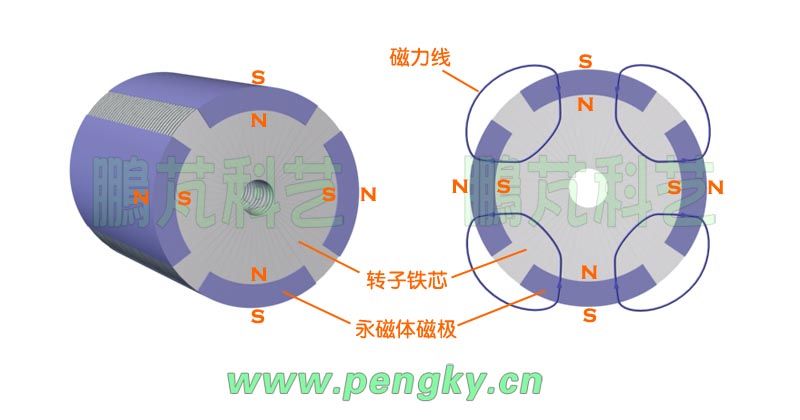

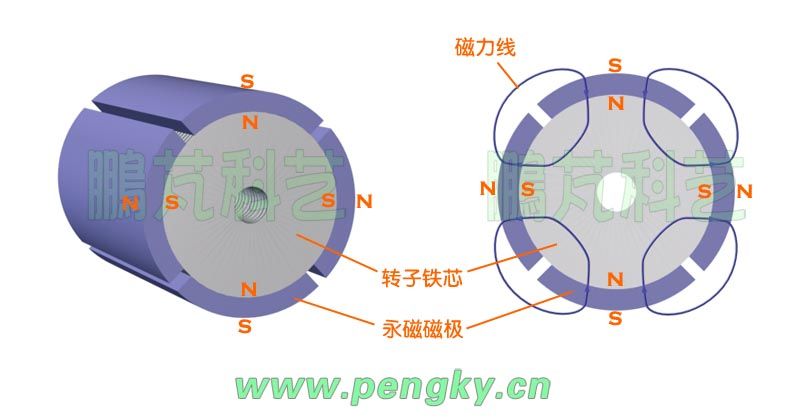

下左圖是另一種安裝有永磁體磁極的轉子，永磁體磁極嵌裝在轉子鐵芯表面，稱為嵌入式永磁轉子。磁極的極性與磁通走向見下右圖，這也是一個4極轉子。

嵌入式永磁轉子鐵芯

嵌入式永磁轉子鐵芯-2

嵌入式永磁轉子

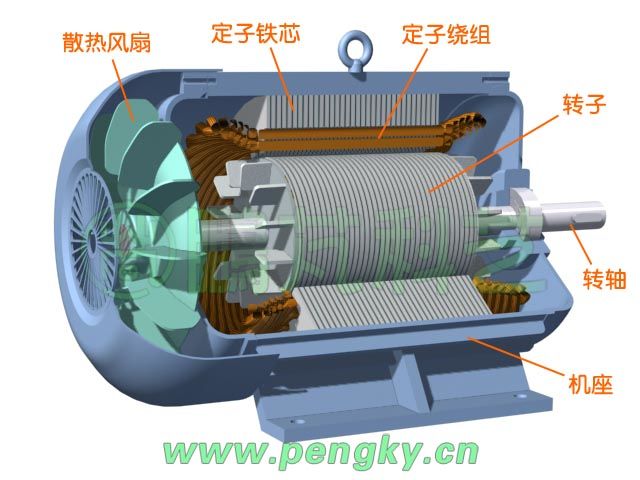

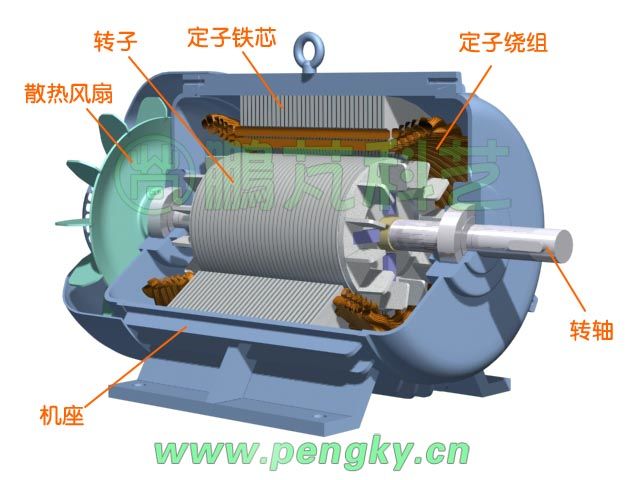

永磁同步電動機剖面圖

這種永磁同步電動機不能直接通三相交流的起動，因轉子慣量大，磁場旋轉太快，靜止的轉子根本無法跟隨磁場旋轉。這種永磁同步電動機多用在變頻調速場合，啟動時變頻器輸出頻率從0開始上升到工作頻率，電機則跟隨變頻器輸出頻率同步旋轉，是一種很好的變頻調速電動機。

通過在永磁轉子上加裝籠型繞組，接通電源旋轉磁場一建立，就會在籠型繞組感生電流，轉子就會像交流異步電動機一樣起動旋轉。這就是異步起動永磁同步電動機，是近些年開始普及的節能電機。

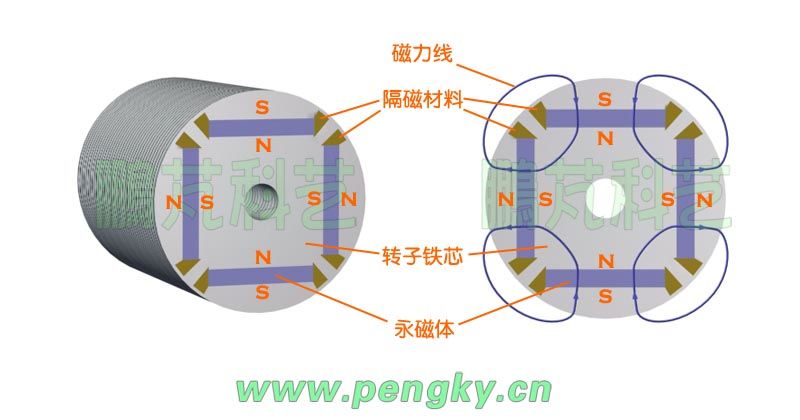

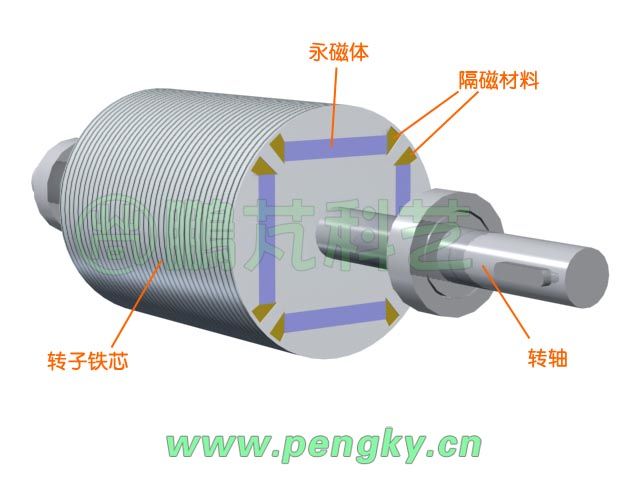

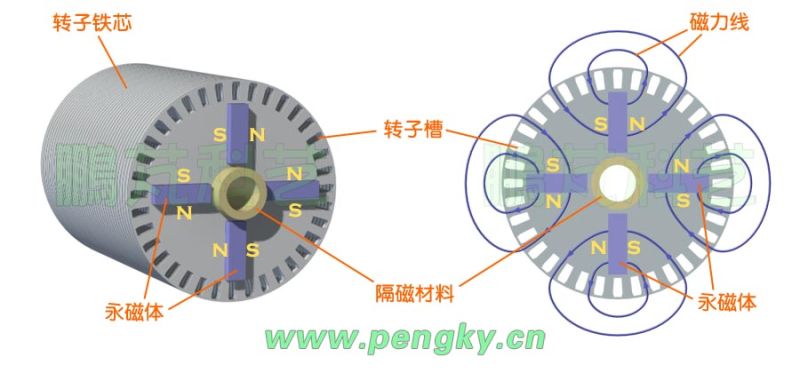

為了安裝籠型繞組，在轉子鐵芯疊片圓周上沖有許多安裝導電條的槽，在轉子鐵芯內部嵌裝永磁體，永磁體安裝方式有多種，也可以按前面介紹的形式安裝。這里的安裝方式見下圖，這也是一個4極轉子，為了防止永磁體的磁通通過轉軸短路，在轉軸與轉子鐵芯間加裝有隔磁材料，轉子的磁通走向見下圖左。

籠型繞組永磁轉子鐵芯

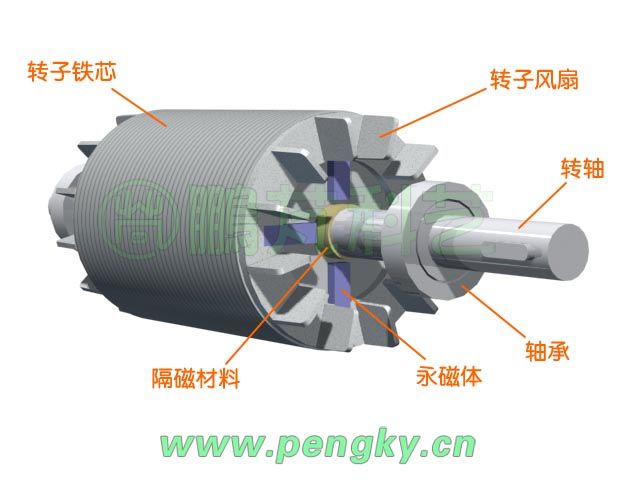

籠型繞組永磁轉子

籠型繞組永磁同步電動機剖面圖
