29.6MHz業余調頻無線對講機制作

[復制鏈接]
跳轉到指定樓層
樓主
ID:128229 發表于 2016-6-30 00:56 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式

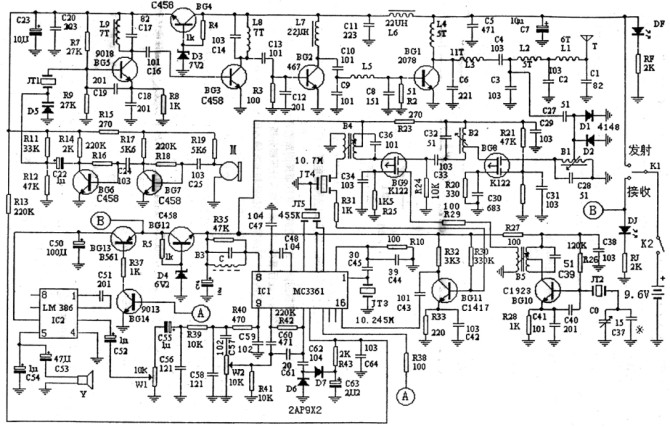

電路原理圖


       工作頻率為29.6MHz,單一頻點,發射部分采用分立元件,4級推動,額定發射功率3W。接收使用兩只場效應管做高放,MC3361做中放,二次變頻,靈敏度約1μV,具有靜噪功能。使用8節5號電池,橡膠天線,通話距離1~3公里,白天運氣好經過電離層反射可以和美國人通話。散件配有詳細裝調說明書及使用說明書。本制作難度稍高,需要有較高的裝配技能經驗,需要使用示波器、頻率計、場強儀等。

面板中的數字按鍵和頂部的頻道轉換開關是裝飾用的,并無實際應用。

拍下本套件免費贈送場強儀套件。

 制作步驟

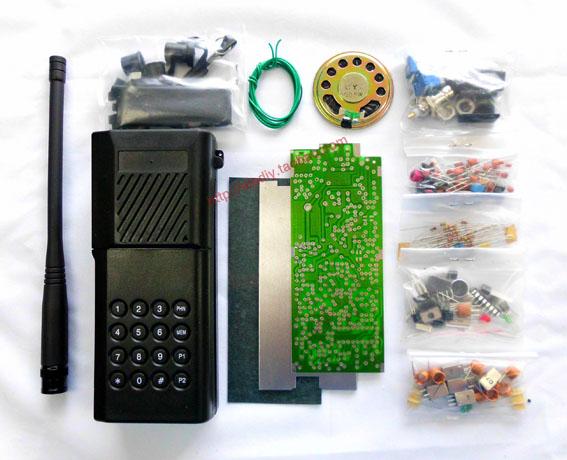

零配件一共分成了6個小袋包裝,分別是電阻元件袋、電容元件袋、電感元件袋、二三極管集成電路等元件袋、電位器插座件袋,以及塑料旋鈕與螺絲附件袋。在拿到套件后,可對比附帶的元件清單,清點一下元件的數量。確認無誤后就可以開始裝配了。


1.焊接元件
比照原理圖,按照“先低后高”的原則,焊接各元件。其中短跨接線可用剪下的二極管引腳來代用,共有4根,位置分別在印制板上標有⑤-⑤、⑥-⑥、⑧-⑧以及C15的上面。長跨接線有5根,按照印制板上的連線焊裝。電解電容位置上印有白色實心半圓的一側是負極。駐極話筒需要事先焊好引腳,然后再裝在印制板上。注意:與駐極話筒外殼相接的一端是負極,不要裝反。


套件中變?nèi)荻䴓O管VD4是由三極管B561代用,裝配時B561中間引腳C極不用,B極與JT1相接,E極與地相接。電阻RF、RJ、LED、場效應管暫不裝。

2.安裝電位器和天線插座
將機殼上蓋面板與屏蔽框上部靠在一起,并將天線插座、帶開關的音量電位器、靜噪電位器、耳機座分別安裝在上蓋上,并注意調整好位置,再全部擰緊螺母固定。
3.印制板與屏蔽框組合
收發轉換開關,把中間引腳稍微掰彎一點,以利于稍后的裝配。焊接前可用刀片把3個焊片上的氧化層刮一下,并上錫。

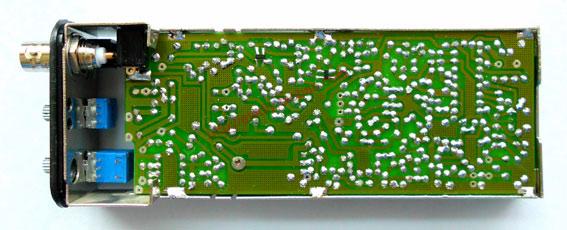

印制板是通過外圍預留的6個長方型焊盤與屏蔽框焊在一起的。先把印制板放入屏蔽框中比一下,擺好位置,把屏蔽框上對應需要焊接的位置用刀片刮一下,以清除氧化層,然后上錫,必要的話可以加入一些松香等助焊劑。
接下來將印制板和收發轉換開關再次放入屏蔽框中,其中收發轉換開關是垂直安裝,置于印制板的上端缺口處。如圖8所示。擺好位置后將印制板和屏蔽框焊好,并將收發開關焊牢。
之后焊裝兩只貼片封裝的場效應管。建議在焊接這兩只管子的時候,將電烙鐵斷電,用余熱焊接,以免電烙鐵的感應電將場效應管擊穿而導致?lián)p壞。焊接時要注意分辨引腳順序,左上角的引腳較大,而印制板上場效應管的4個引腳焊盤中,也有一個較大的,一一對應就可以使引腳定位。4.焊接導線
參照印制板上文字標注,將帶開關的音量電位器、靜噪電位器、天線插座、喇叭分別用引線與印制板相接,再將收、發LED指示(原理圖編號為DF、DJ)插入屏蔽框頂部的預留位置,并把限流電阻RF、RJ的一端直接與DF、DJ的正極引腳焊在一起,RF的另一端與收、發開關中間引腳焊在一起,RJ的另一端與收、發開關上端焊盤焊在一起,該焊盤還需用剪下的元件引腳,與印制板上的接收電路相接。
由于套件所配的耳機插座還是早期的φ2.5mm單聲道的產品,耳機插座的引線可以省略不裝。



至此,對講機的元器件裝配部分暫告一個段落,接下來就可以開始調試步驟了。
調試
1.發射機的調試

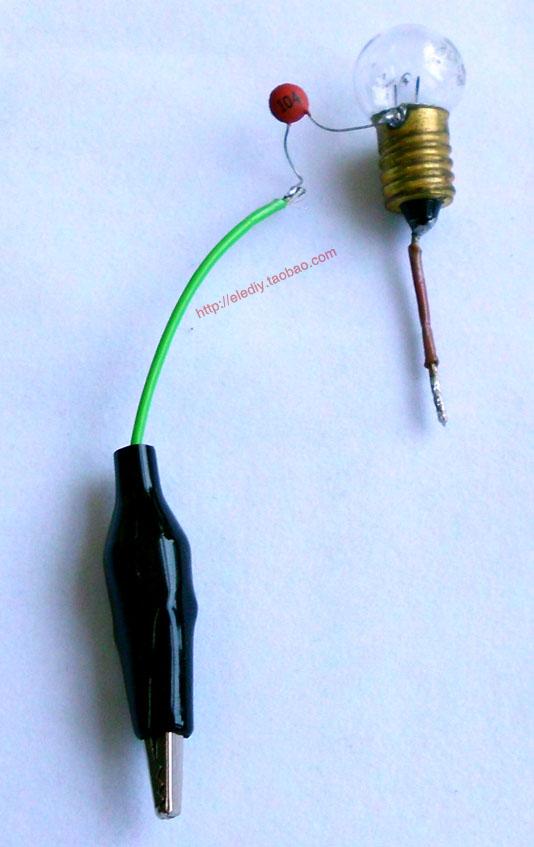

按圖13所示,將1只104(0.1μ)瓷片電容和1只6.3V/0.5A的小燈泡串聯起來,接在發射天線上。

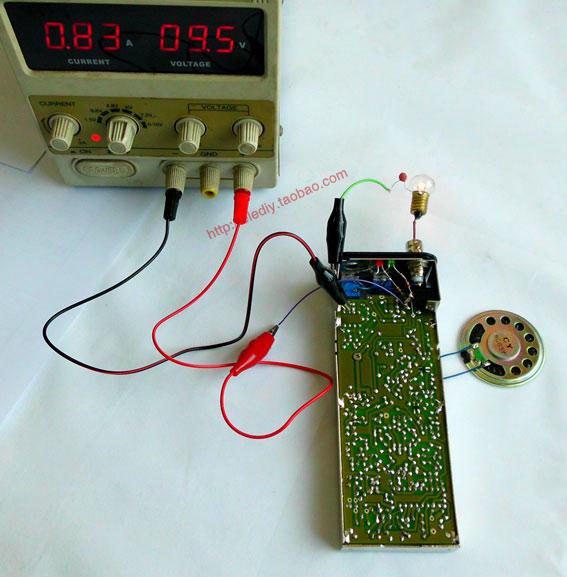

將發射機接入9.6V穩壓電源,同時監測總電流,從前往后依次輕微調整各空芯線圈,最終使總電流在1A以內,且燈泡發光亮度最大。


如果存在總電流過大或過小,燈泡亮度太亮或太暗,那么都表明電路還存在一些問題,解決的主要途徑還是檢查焊裝質量,是否存在元件錯焊、損壞、焊點短路、連線斷路的情形。
2.接收機的調試

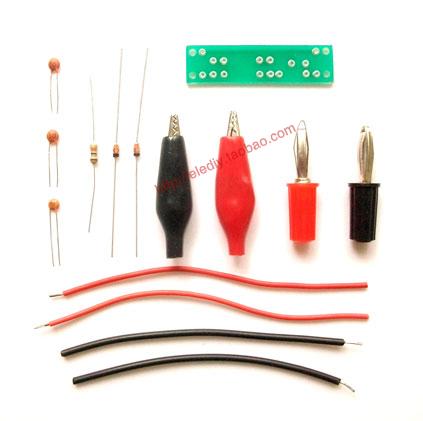

自制一個簡易場強儀,本套件贈送的場強儀套件元件見下圖,它可以配合數字萬用表直流電壓檔來使用,可以用來測試本振的工作狀態。對照原理圖將板上元件焊好后,其信號輸入端通過引線接2只紅、黑鱷魚夾,用于測試電路板。輸出端通過引線接2只紅、黑香蕉插頭,便于直接插入數字萬用表的插座上。各引線的長度盡量短些為好,以避免引入不必要的干擾信號。

將接收機通電后,將紅色鱷魚夾夾在⑺測試點上,黑色鱷魚夾接地(夾在屏蔽框上即可),數字萬用表選用直流電壓檔的較低檔位,調整B5磁芯,觀察數字萬用表上的電壓指示,在磁芯靠近中周底部區域時使數字萬用表上顯示的數值為最大,就可以認定一本振已經能夠正常工作了。 再將紅色鱷魚夾夾在⑻測試點上,觀察數字萬用表的顯示,有一個明顯的電壓值就可以初步認定二本振已經起振了。
在上述兩部測試中,只觀察數字萬用表是否有明顯的數值顯示,以此來作為參考,具體數值并無實際對應關系。有數值就表明振蕩電路已經起振,數值大表明振蕩的幅值也較高。如果沒有測試數值,就表明振蕩電路沒起振,需要檢查電路,排除故障。

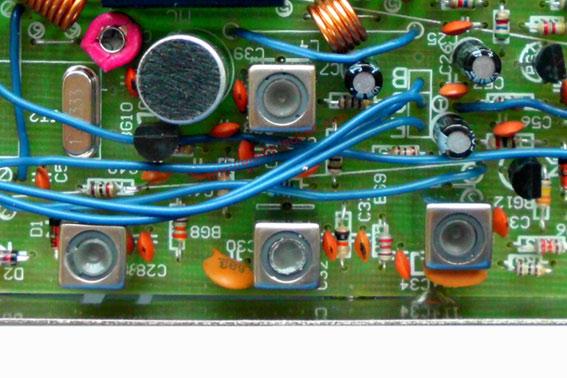

兩級本振都正常后,就可以以先前調好的發射機作為信號源,來調試接收機。在發射機的天線插座上小燈泡,間斷通電工作,并給話筒送話。接收機在天線插座上接一段5~10cm長的電線作為臨時天線,將靜噪電位器旋至不靜噪位置,音量電位器旋至適中,與發射機拉開5m左右距離,從前往后依次調整B1、B2、B4,同時兼顧調整B3監頻中周,使接收機喇叭收到的信號音量最大最清晰。
調整時需注意
①接收機應使用電池做為電源,如果使用外接電源,則電源導線可能會成為天線,導入過多的發射機信號,從而引起調試出現偏差。
②發射機工作時亦可通過降低電源電壓來實現降低發射功率,達到減小發射信號強度的目的,以利于接收機的調試。例如將電源電壓降低到7V時,發射機不僅發射功率明顯下降,發射管發熱量也顯著下降,從而可以連續通電工作,方便接收機的調試。
③從前往后依次調整一遍B1、B2、B4后,各中周還需要再次微調,以改善接收效果。之后,再拉開一段距離,再次微調各中周,以求達到最佳接收效果。
④必要時可以將正式天線接上,拉開距離實測,以驗證調試效果。
單方向調整好后,將兩機對調,重復上述步驟,完成另一方向的調整。
調整時都要注意,中周的磁芯需要用無感改錐調整,如果沒有專用無感改錐也可以用優質竹牙簽削制。或者用鐘表改錐代用,每次調整后金屬改錐需遠離中周,再確定調整效果。磁芯的一字槽比較小,旋轉調整時用力要輕,不要用蠻力,磁芯的一字槽一旦碎裂也很難處理,只能拆下中周才能更換磁芯,比較麻煩。
各中周一旦調整好后,最好用高頻石蠟封固。業余條件下用優質蠟燭也可以,點燃蠟燭后將蠟滴入磁芯中。


整機裝配
1.裝屏蔽板

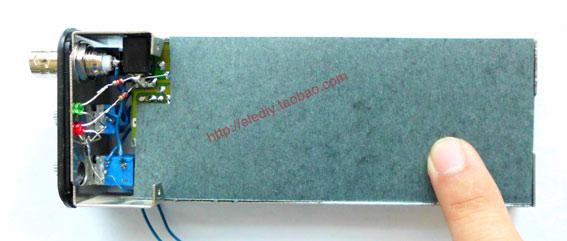

將絕緣紙放置在印板的走線面。該絕緣紙與收發開關有一定重合,需要剪掉一小塊。

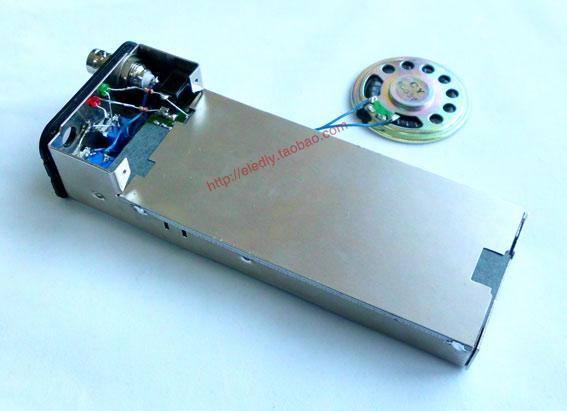

將屏蔽板扣在絕緣紙上,四角與屏蔽框焊接在一起,焊接前,用刀將焊接處刮干凈,并上錫,再焊接。焊點要扁平,不要凸出,以免裝入機殼時受阻。
2.裝機殼后蓋

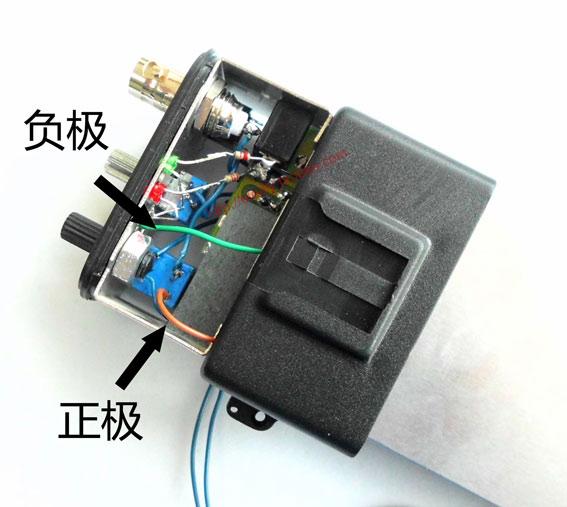

后蓋有兩根電源引線,左邊是正極,與音量電位器上的開關相接,右邊是負極,與屏蔽框接在一起。同時把模擬的塑料頻道轉換開關裝上,底部用1只M6螺母固定在屏蔽框上。

用2顆M2×4螺絲將后蓋與屏蔽框固定。

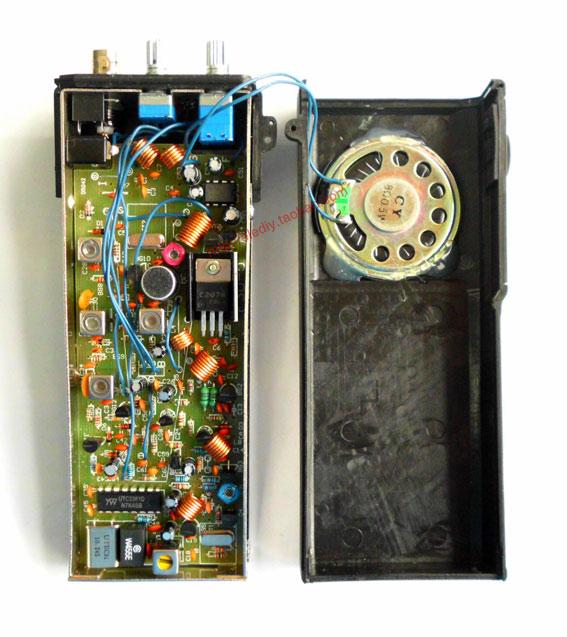

用熱溶膠或者膠水將喇叭固定在機殼前蓋的喇叭槽中。


將屏蔽框裝入機殼的前蓋中,并在前蓋底部用2顆M2×4螺絲固定。用一顆M1.6×6自攻螺絲將機殼后蓋與前蓋緊固。

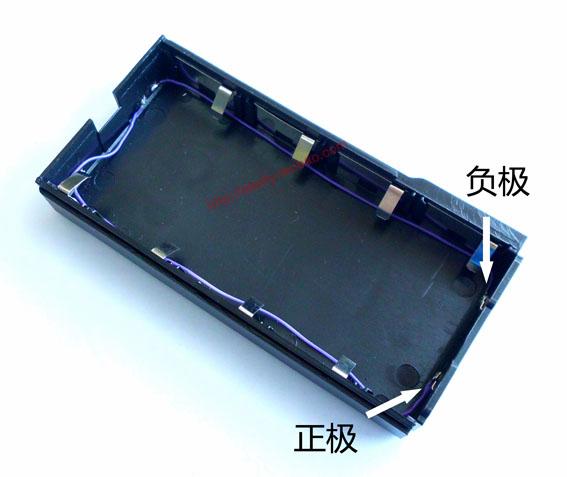

用導線將電池槽內的電池簧片與接觸電極連接起來。電池槽上端的接觸電極是與機殼后蓋上的電極相接觸,為對講機供電之用。下端的接觸電極是與專用充電器相接的,如果沒有專用充電器,下端接觸電極可不焊接引線。導線的焊接點要扁平,如有凸出將影響電池裝入。要區分好接觸片的正、負極。。


將電量充足的8節5號電池,最好是充電電池裝入電池槽中。
將電池槽的蓋板扣上,把電池盒推入機器中,同時將腰帶卡子從上往下推入機殼后蓋預留的槽中,把提繩裝在側面的孔中。

至此,F(xiàn)30-5調頻無線對講機全部組裝調試完畢,裝好天線,就可以試驗通信了。
