高壓板原理圖-很多年沒手畫電路圖了

[復制鏈接]
跳轉到指定樓層
樓主
ID:137504 發表于 2016-8-24 17:07 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式

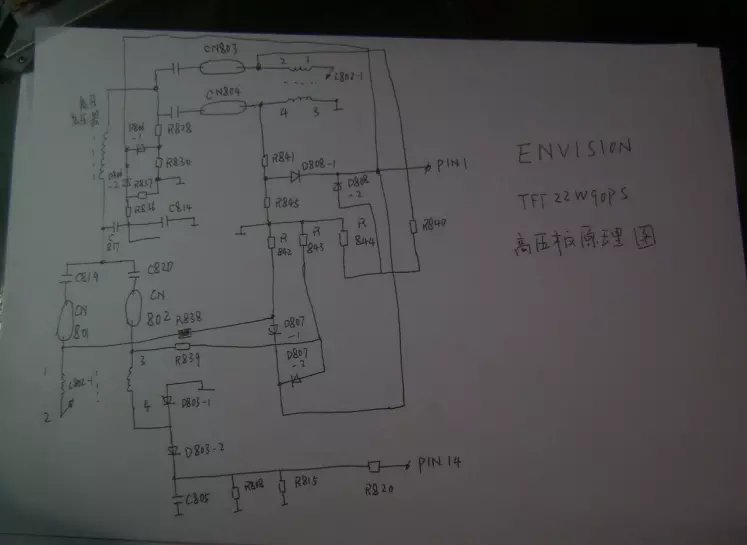

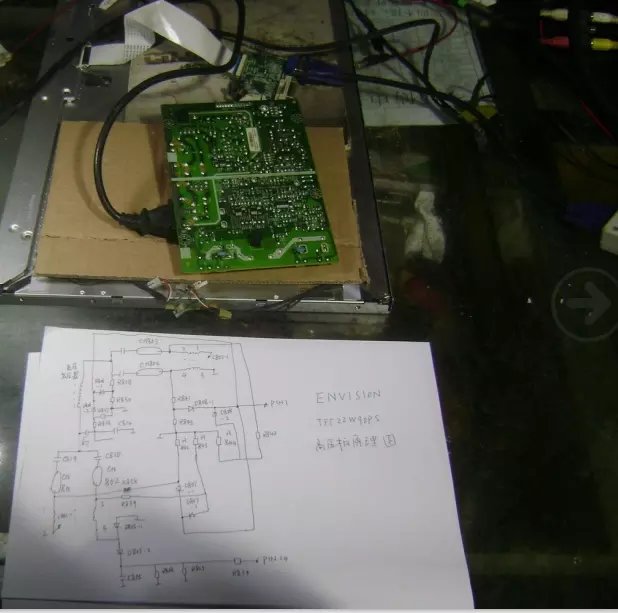

     今天一個客戶拿了臺顯示器來修,也是一個非常好的兄弟拿來的,故障現象為開機亮幾秒就黑屏,由于這段時間是比較特殊,準備過年,貨運,快遞都放假了,沒辦法發貨,故只能想辦法修原來的電路,可是手頭又沒資料,很難下手.于是乎就動手描繪出原機的高壓電路,畫好后分析才找到了原因,是R845開路,這才交了差.下面上圖:
