繼電器知多少-分類和符號

ID:140343 · 發表于 2016-9-24 19:37

本帖最后由 51hei小林于 2016-9-24 19:38 編輯

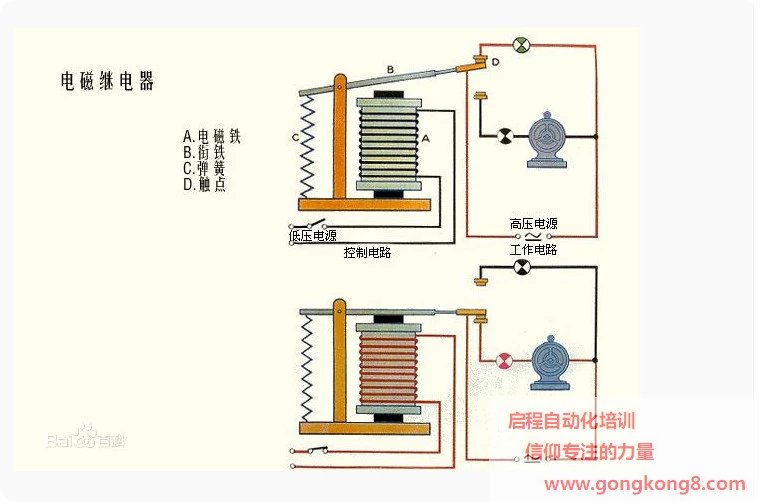

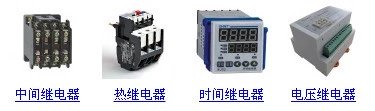

1．按繼電器的工作原理或結構特征分類1）電磁繼電器：利用輸入電路內電路在電磁鐵鐵芯與銜鐵間產生的吸力作用而工作的一種電氣繼電器。
2）固體繼電器：指電子元件履行其功能而無機械運動構件的，輸入和輸出隔離的一種繼電器。
3）溫度繼電器：當外界溫度達到給定值時而動作的繼電器。
4）舌簧繼電器：利用密封在管內，具有觸電簧片和銜鐵磁路雙重作用的舌簧動作來開，閉或轉換線路的繼電器
5）時間繼電器：當加上或除去輸入信號時，輸出部分需延時或限時到規定時間才閉合或斷開其被控線路繼電器。
6）高頻繼電器：用于切換高頻，射頻線路而具有最小損耗的繼電器。
7）極化繼電器：有極化磁場與控制電流通過控制線圈所產生的磁場綜合作用而動作的繼電器。繼電器的動作方向取決于控制線圈中流過的的電流方向。
8）其他類型的繼電器：如光繼電器，聲繼電器，熱繼電器，儀表式繼電器，霍爾效應繼電器，差動繼電器等。

2、按繼電器的外形尺寸分類
1）微型繼電器
2）超小型微型繼電器
3）小型微型繼電器
注：對于密封或封閉式繼電器，外形尺寸為繼電器本體三個相互垂直方向的最大尺寸，不包括安裝件，引出端，壓筋，壓邊，翻邊和密封焊點的尺寸。

3、按繼電器的負載分類
1）微功率繼電器
2）弱功率繼電器
3）中功率繼電器
4）大功率繼電器

4、按繼電器的防護特征分類
1）密封繼電器
2）封閉式繼電器
3）敞開式繼電器

5、按繼電器按照動作原理可分類
1）電磁型
2）感應型
3）整流型
4）電子型
5）數字型等

6、按照反應的物理量可分類
1）電流繼電器
2）電壓繼電器
3）功率方向繼電器
4）阻抗繼電器
5）頻率繼電器
6）氣體（瓦斯）繼電器

7、按照繼電器在保護回路中所起的作用可分類
1）啟動繼電器
2）量度繼電器
3）時間繼電器
4）中間繼電器
5）信號繼電器
6）出口繼電器

繼電器（英文名稱：relay）是一種電控制器件，是當輸入量（激勵量）的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路）之間的互動關系。通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

因為繼電器是由線圈和觸點組兩部分組成的，所以繼電器在電路圖中的圖形符號也包括兩部分：
一個長方框表示線圈；一組觸點符號表示觸點組合。當觸點不多電路比較簡單時，往往把觸點組直接畫在線圈框的一側，這種畫法叫集中表示法。

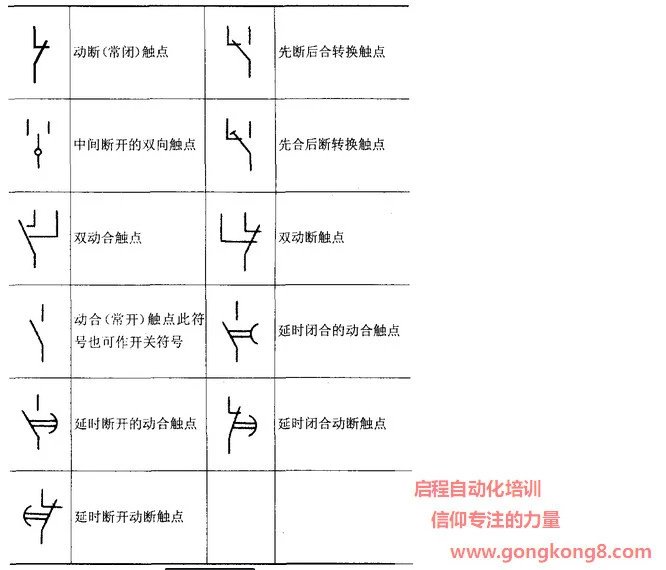

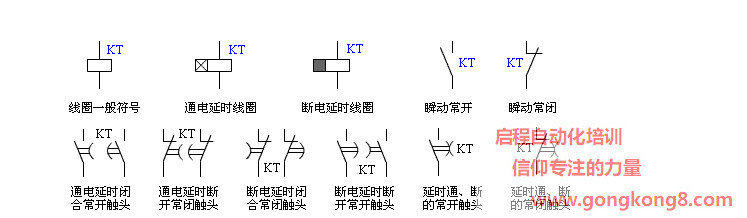

電符號和觸點形式：
繼電器線圈在電路中用一個長方框符號表示，如果繼電器有兩個線圈，就畫兩個并列的長方框。同時在長方框內或長方框旁標上繼電器的文字符號“J”。繼電器的觸點有兩種表示方法：一種是把它們直接畫在長方框一側，這種表示法較為直觀。另一種是按照電路連接的需要，把各個觸點分別畫到各自的控制電路中，通常在同一繼電器的觸點與線圈旁分別標注上相同的文字符號，并將觸點組編上號碼，以示區別。繼電器的觸點有三種基本形式：
1、動合型（常開）（H型）線圈不通電時兩觸點是斷開的，通電后，兩個觸點就閉合。以合字的拼音字頭“H”表示。
2、動斷型（常閉）（D型）線圈不通電時兩觸點是閉合的，通電后兩個觸點就斷開。用斷字的拼音字頭“D”表示。
3、轉換型（Z型）這是觸點組型。這種觸點組共有三個觸點，即中間是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使原來斷開的成閉合，原來閉合的成斷開狀態，達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“z”表示。
