DRIVE-CLiQ電纜的接口與針腳定義

ID:140343 · 發表于 2016-9-24 21:05

DRIVE-CLiQ是用于SINAMICS S120系列變頻器內部組件之間通訊專用的協議，它的工作原理與PROFINET有類似之處，使用的電纜與PROFINET網絡類似，但又有不同。
DRIVE-CLiQ通訊電纜有兩種：
1.不帶24VDC電源的電纜，比如用于CU與Line Module、Motor Module、SMC等之間
2.帶24VDC電源的電纜，比如用于SMC與編碼器之間數據交換，SMC需要為編碼器提供工作電源

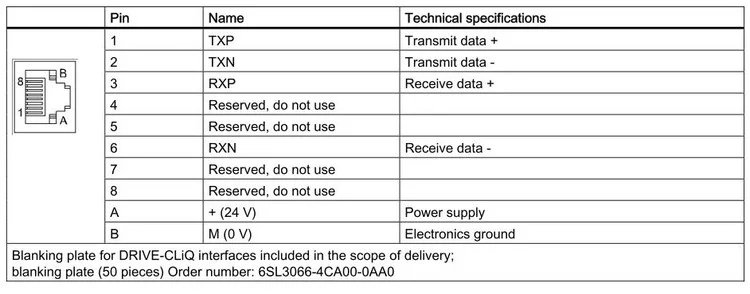

DRIVE-CLiQ電纜的插頭看上去是RJ45的，但要注意它使用了POE技術。圖中的A、B即是供電用的。
POE (Power Over Ethernet)指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。POE技術能在確�，F(xiàn)有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。

另外需要注意：
DRIVE-CLiQ電纜是專網專用電纜，原則不允許自行制作通訊電纜。自己做的電纜也許能用于S120通訊，但是在抗干擾、機械強度、防護等級等方面都遠不及西門子原廠定制電纜，是設備穩定運行的隱患！出了問題就只有哭了！
