樓主
ID:140343 發表于 2016-9-25 11:56 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式

咳咳,今天調3846的12V100A開關電源各種抽,糾結一天最后發現是驅動部分的問題,明天繼續坑。。。
借著郁悶的時間順便把1個月前做的無橋APFC方案給大家看看。
無橋PFC取消了整流橋所以能降低一些損耗,尤其是在低壓輸入情況下,不過這種拓?fù)鋾?huì)帶來難以解決的EMI問題。

窩經過思考又計劃制作另一款PFC(拓?fù)涿麍D騰柱PFC),采用2個IGBT和1個工頻整流橋也能實現相同的功能,而且成本更低,EMI問題更小,已經在設計階段,圖紙過段時間發出來給大家看,下面先介紹窩已經成功了的第一版無橋PFC。

本人為剛大二的學生水平有限,各位高手輕噴啊

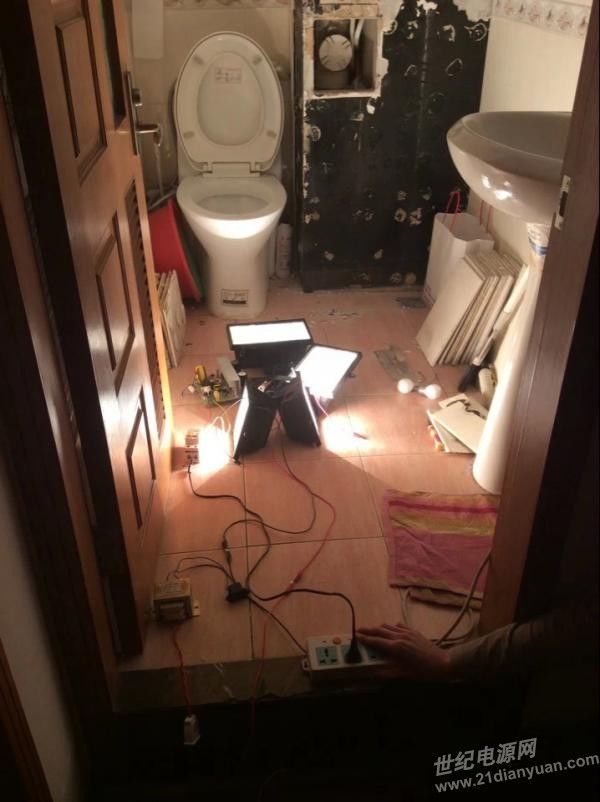

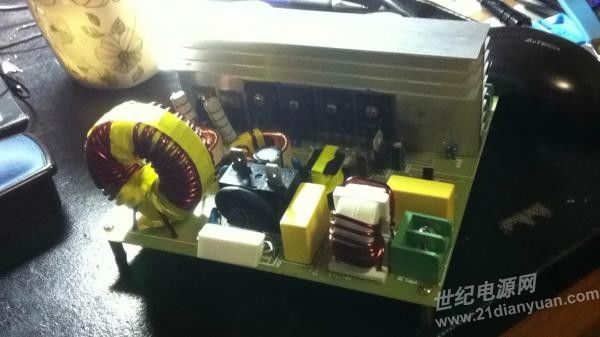

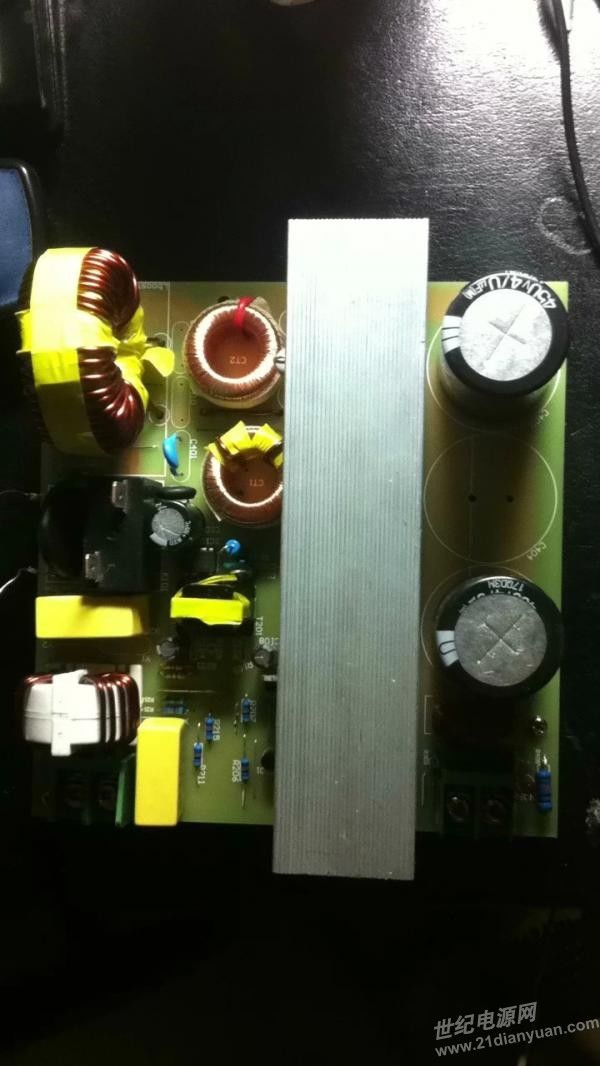

實物圖和帶2.4kw負載的圖片:



帶800w載輸入234VAC時 PF有0.997
帶60w載輸入236VAC時 PF有0.863

設計指標輸入85-265VAC,輸出400VDC,最大輸出功率1.5kw,在85V輸入時也達到1.5kw

窩選擇UCC28019作為核心控制芯片,這是一款單周期平均電流控制的PFC芯片,單周期控制技術只需要采樣輸入電流和輸出電壓即可完成PFC功能,傳統的CCM模式的PFC芯片需要額外采樣輸入電壓的瞬時值和有效值,這倆在無橋PFC中很難直接采樣。因此單周期控制方案成為了首選。

UCC28019的開關頻率為固定的65KHz,對于這個1.5kw級別的應用正好,是在電感體積和開關損耗之間的一個不錯的平衡
芯片帶有超壓保護、開環保護、輸入電壓過低保護、過流保護、過熱保護等功能

比較難攻克的地方就是電流采樣,幸運的是ST公司的一片應用文檔已經給出了不錯的解決方案,在這里感謝他們!

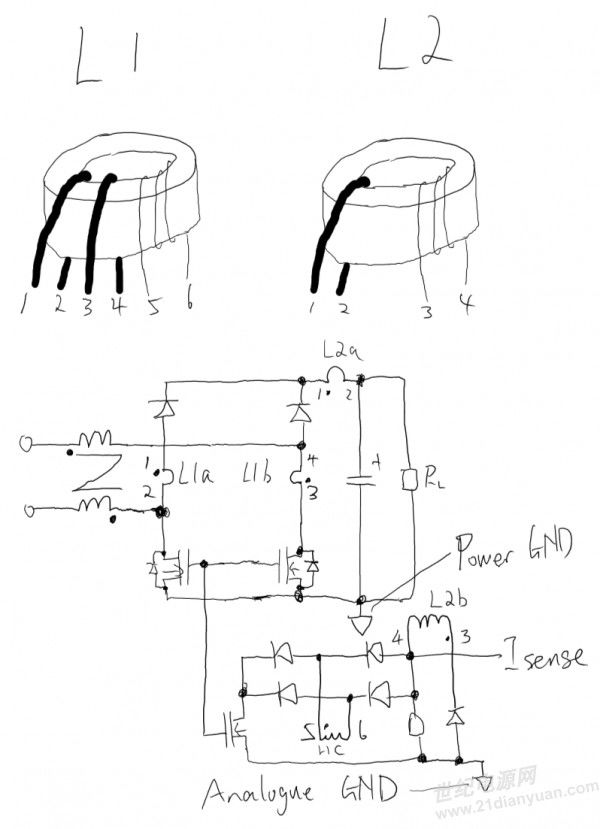

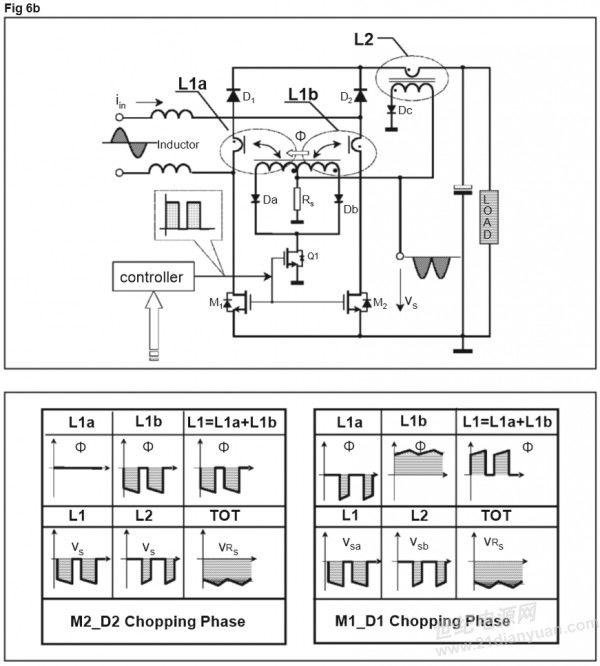

圖來自ST公司的AN1606文檔


這里有L1和L2兩個電感,L1對功率管電流進行采樣,L2對二極管電流采樣,合成之后便是含有高頻成分的電感電流波形。
當AC上正下負的時候,當M2開啟時L1b和次級傳感了M2的電流,M2關閉之后L2則傳感了二極管波形
當AC上負下正的時候,當M1開啟時L1b和次級傳感了M1的電流,M2關閉之后 L1a和L1b產生了相反的磁通,互相抵消,此時L2傳感了二極管的電流波形
Q1的作用是為了防止L1的磁芯通過次級的二極管進行磁復位,防止輸出的信號含有復位電流成分
由了這個檢測方法,就可以準確的反應出電感電流的波形,從而提供給芯片進行功率因數校正

窩計算得到的電流采樣電阻為0.018歐,因此互感器就采用1:260的,而次級的負載電阻為4.7歐,較高的互感器初次級比有助于抵消二極管的非線性影響。兩個電流互感器用0.2的漆包線繞260圈,然后穿過粗漆包線制成,結構如下:



采用互感器之后,功率回路和信號回路更獨立,因此得到的電流信號更純凈

主功率電感和UCC28019的反饋和補償回路的設計與傳統的有橋PFC完全一致,因此可以方便的采用TI公司提供的excel表格進行快速計算。

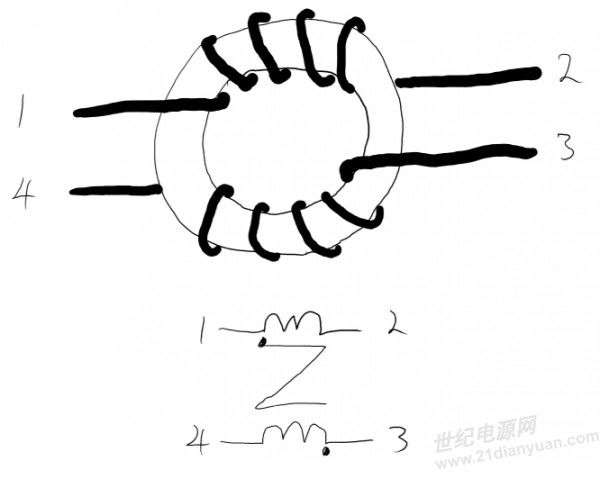

為了降低EMC問題,輸出電感采用雙繞組耦合工藝,圈數和傳統PFC所需的一樣,只不過分成兩部分來繞:


窩的電感采用了1.8mm的漆包線繞制,因?yàn)槭荂CM的,所以高頻電流成分很少,基本能按照工頻標準選擇線徑
磁環采用90導磁率的77442

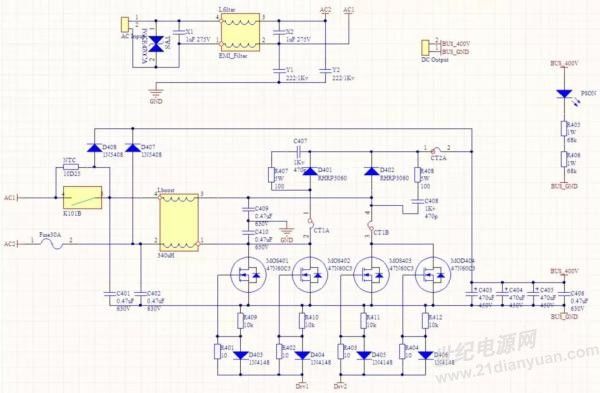

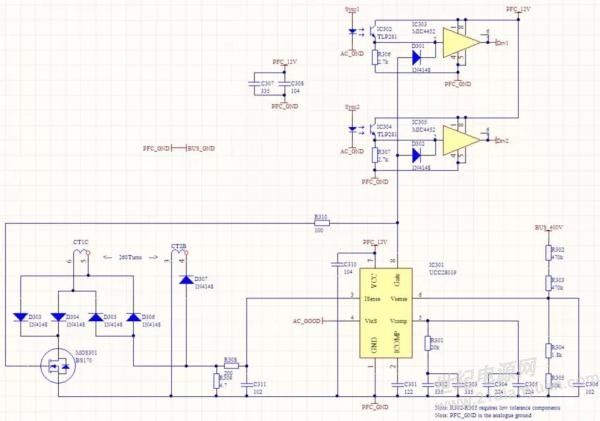

控制部分和功率部分的參數如下:


C401和C402用于提供高頻回路并降低EMC問題
D407和D408用于在啟動的時候給高壓電容充電,防止電流沖擊電感
繼電器用于在PFC正常工作之后短路啟動限流的NTC電阻,降低損耗

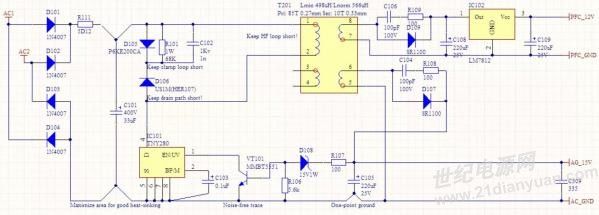

這是給控制電路供電的開關電源電路,AG_15V用于給軟起動電路、同步整流控制電路和低壓保護電路供電,電路采用了無光藕的形式,保證了AG_15V那路的輸出穩定,反激變換器有交叉調整問題,為了保證PFC芯片得到穩定供電,IC102充當了穩壓的作用。



下面介紹其他的一些控制電路
首先是低壓保護功能,防止在電網電壓過低時PFC輸入過大電流而燒毀

這部分電路利用NE555的鎖存和比較功能實現,需要結合NE555內部原理分析。輸入的AC經過整流濾波后進行檢測,當6腳電壓大于5腳電壓時輸出變?yōu)榈碗娖,光藕得電工作,AC_GOOD信號傳遞給PFC芯片使之開始工作,當IC201A的5腳小于5.2V之后,2腳電壓變低,3腳輸出高電平關閉光藕,此時PFC芯片被禁止工作以達到保護目的。

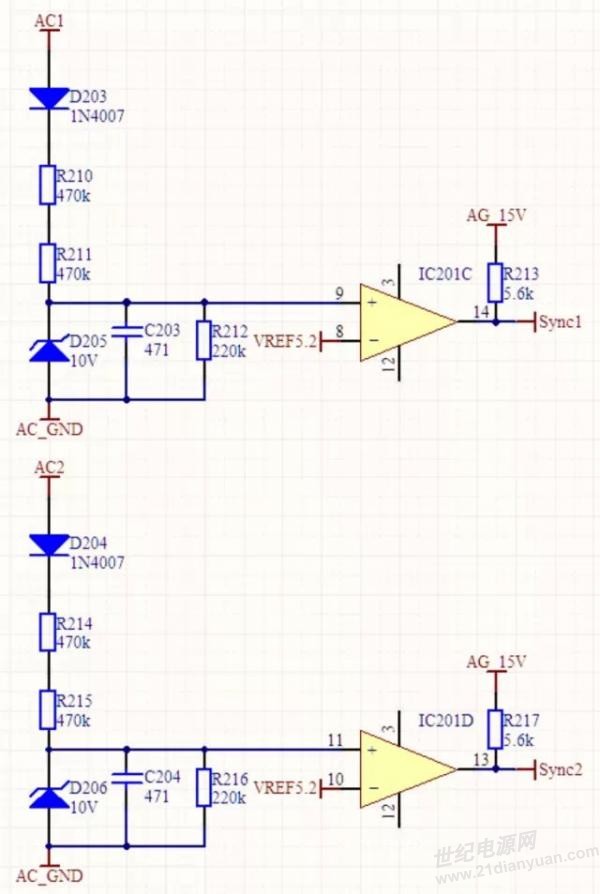

然后是同步整流控制電路


穩壓管用于保護比較器,電容用于濾波。之所以用輸入AC分壓后和一個非零電壓比較是為了在Sync1和Sync2之間產生一定死區時間避免同時長時間導通引起炸雞

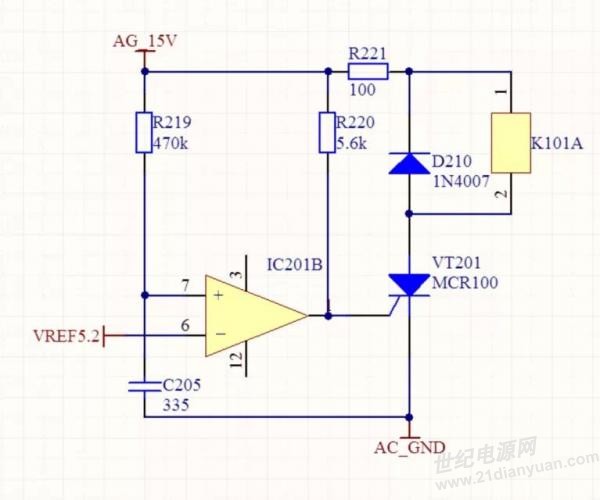

最后是軟起動電路

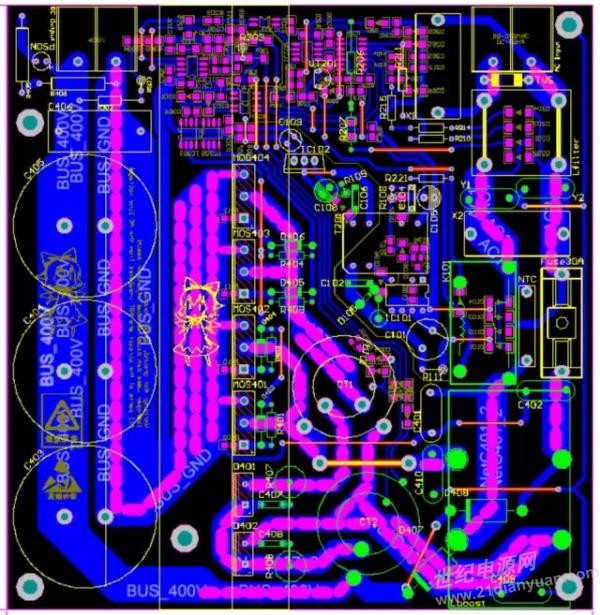

最終的PCB:




電路圖和PCB: 1.5Kw無橋PFC.zip (648.52 KB, 下載次數: 92)
最上面提到的圖騰柱PFC將采用和這個類似的控制電路進行控制,如LM339周邊,輔助電源還有UCC28019...





分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:249545 發表于 2018-8-25 10:48 | 只看該作者
作品不錯,是老師你的原創吧?我買過這塊PCBA.2塊成品板花了我500大洋,現在家吃灰ing
回復

使用道具 舉報

板凳
ID:251992 發表于 2020-1-3 21:30 | 只看該作者
樓主你好, 400v的距離只有1.7mm, 不夠吧?
