基于1602的ds1302驅動 這個地方的IO為什么要這么操作，誰能解釋一下

[復制鏈接]
跳轉到指定樓層
樓主
ID:103094 發表于 2016-10-16 14:38 | 只看該作者 |只看大圖 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
#include<reg52.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int


sbit lcden=P2^7;
sbit lcdrw=P2^5;
sbit lcdrs=P2^6;
sbit T_CLK=P3^6;
sbit T_IO=P3^4;
sbit T_RST=P3^5;
uchar bdata datbyte;
sbit datbyte0=datbyte^0;
sbit datbyte7=datbyte^7;

uchar code table1[]={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};                         //讀地址命令
uchar code table2[]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c};                        //寫地址命令
uchar  time[7]={0,0,0x08,0x01,0x10,0x06,0x16};
char week[21]={'M','o','n','T','u','e','W','e','d','T','u','e','F','r','i','S','a','t','S','u','n'};

void delayms(uint xms)
{
        uint i,j;
        for(i=xms;i>0;i--)
                for(j=110;j>0;j--);
}


void writeorder(uchar order)                   //1602寫命令函數
{
        lcdrs=0;
        P0=order;
        delayms(5);
        lcden=1;
        delayms(5);
        lcden=0;
}


void writedate(uchar date)                          //1602寫數據函數
{
        lcdrs=1;
        P0=date;
        delayms(5);
        lcden=1;
        delayms(5);
        lcden=0;
}


void lcdinit()                                                  //1602初始化函數
{
        lcdrw=0;
        writeorder(0x38);
        writeorder(0x0c);
        writeorder(0x06);
        writeorder(0x01);
}
/*************1302寫入一個字節*/
void w_1302byte(uchar date)
{
        uchar i;
        datbyte=date;
        for(i=0;i<8;i++)
        {
                T_CLK=0;  _nop_();
                T_IO=datbyte0;
                T_CLK=1;  _nop_();
                datbyte>>=1;
        }
}
  /************1302讀取一個字節********/
uchar r_1302byte(void)
{
        uchar i;
        datbyte=0;
        for(i=0;i<8;i++)
        {
                T_CLK=1;        _nop_();
                datbyte7=T_IO;
                _nop_();
                T_CLK=0; _nop_();
                datbyte>>=1;
        }
        return(datbyte);
}
/**********1302寫數據**********/
void write_1302(uchar addr,uchar date)
{
        T_RST=0;
        _nop_();
        T_CLK=0; _nop_();
        T_RST=1;_nop_();
        w_1302byte(addr);
        w_1302byte(date);
        T_CLK=1;  _nop_();
        T_RST=0;  _nop_();
}

/******1302讀取一個字節*******/
uchar read_1302(uchar addr)
{
        uchar dat1,dat2,temp;
        T_RST=0; _nop_();
        T_CLK=0; _nop_(); ///sclk為低時rst才能拉高
        T_RST=1;_nop_();
        w_1302byte(addr);
        temp=r_1302byte();
        T_RST=0;        _nop_();
        T_CLK=1;   _nop_();
        T_IO=0;
        _nop_();
        T_IO=1;
        _nop_();
        //dat1=temp/16;
        //dat2=temp%16;
        //temp=dat1*10+dat2;
        return(temp);
}


/***********1302初始化********/
void init_1302(void)
{
        uchar i;
        uchar addr=0x80;
        write_1302(0x8e,0x00);
        for(i=0;i<7;i++)
    {
                write_1302(addr,time);
                addr+=2;
        }
        write_1302(0x8e,0x80);
}

        /*******1302的八個數據讀取*******/
void get_1302(void)
{
        uchar i,addr=0x81;
        for(i=0;i<7;i++)
        {
                time=read_1302(addr);
                addr+=2;
        }
}



void display()
{
        int n;
        writeorder(0x80+0X40);
        writedate('0'+time[2]/16);
        writedate('0'+(time[2]&0x0f));
        writedate('-');
        writedate('0'+time[1]/16);
        writedate('0'+(time[1]&0x0f));
        writedate('-');
        writedate('0'+time[0]/16);
        writedate('0'+(time[0]&0x0f));

        writeorder(0x80);
        writedate('2');
        writedate('0');
        writedate('0'+time[6]/16);
        writedate('0'+(time[6]&0x0f));
        writedate('-');
        writedate('0'+time[4]/16);
        writedate('0'+(time[4]&0x0f));
        writedate('-');
        writedate('0'+time[3]/16);
        writedate('0'+(time[3]&0x0f));
        writeorder(0x8c);
        for(n=0;n<3;n++)                                                   //星期顯示函數
        {
        writedate(week[(3*(time[5]&0x07)-3)+n]);
        }
}

void main()
{
        lcdinit();
         init_1302();
        while(1)
        {
                //readtime();
                get_1302();
                display();
        }
}

評分

參與人數 1黑幣 +80 收起 理由
admin + 80 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:103094 發表于 2016-10-16 14:41 | 只看該作者
本帖最后由 45555mkkl 于 2016-10-16 14:42 編輯

/******1302讀取一個字節*******/
uchar read_1302(uchar addr)
{
        uchar dat1,dat2,temp;
        T_RST=0; _nop_();
        T_CLK=0; _nop_(); ///sclk為低時rst才能拉高
        T_RST=1;_nop_();
        w_1302byte(addr);
        temp=r_1302byte();
        T_RST=0;        _nop_();
        T_CLK=1;   _nop_();
        T_IO=0;
        _nop_();
        T_IO=1;
        _nop_();/////這個地方的IO為什么要這么操作，誰能解釋一下
        //dat1=temp/16;
        //dat2=temp%16;
        //temp=dat1*10+dat2;
        return(temp);
}
回復

使用道具 舉報

板凳
ID:79544 發表于 2016-10-16 17:32 | 只看該作者
一個跳變沿，低電平變?yōu)楦唠娖健?302的時序
回復

使用道具 舉報

地板
ID:111634 發表于 2016-10-16 20:52 | 只看該作者
本帖最后由 zl2168 于 2016-10-16 20:53 編輯

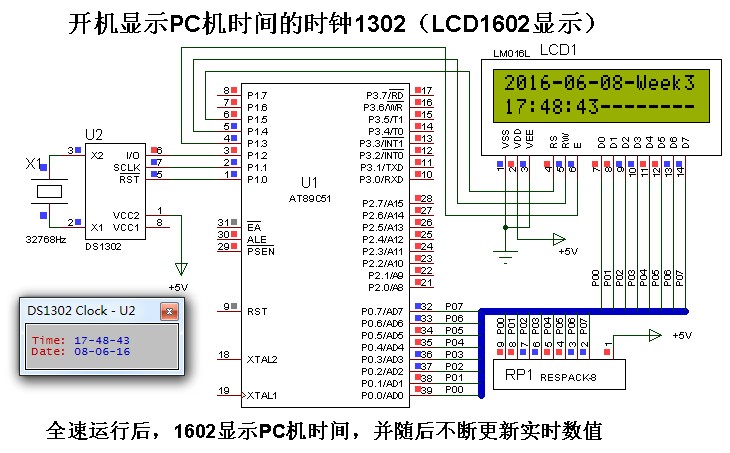

實例90  開機顯示PC機時間的時鐘1302（LCD1602顯示）


先Proteus仿真一下，確認有效。
實例90 開機顯示PC機時間的時鐘1302（LCD1602顯示）.rar (50.36 KB, 下載次數: 6)



摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版


書中電路和程序設計有詳細說明，程序語句條條有注解。


回復

使用道具 舉報

5#
ID:111634 發表于 2016-10-16 20:54 | 只看該作者
本帖最后由 zl2168 于 2016-10-16 21:01 編輯

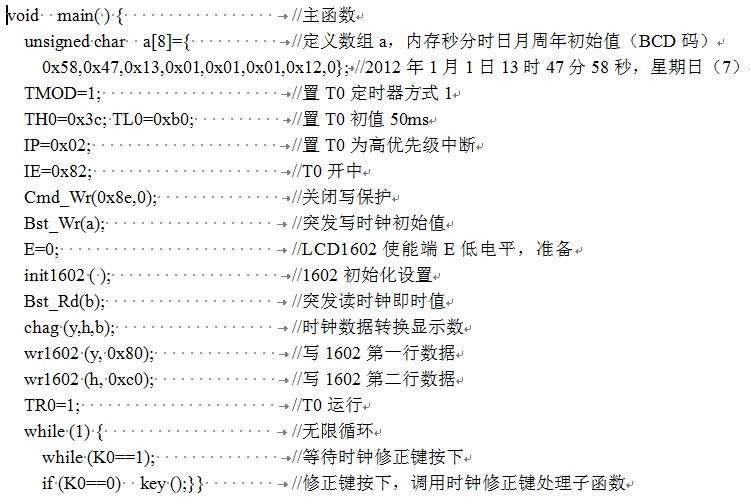

實例91  具有校正功能的時鐘1302（LCD1602顯示）


⒈ 電路設計

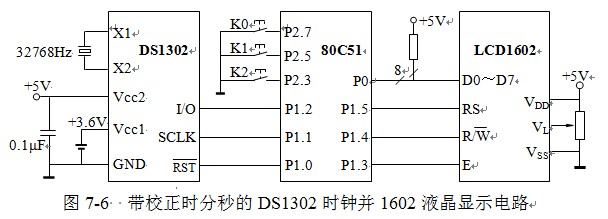

在上例時鐘電路的基礎上，加入3個時鐘修正按鍵：K0（修正）、K1（移位）和K2（加1），分別與80C51P2.7、P2.5和P2.3連接，如圖7-6所示。



⒉ 程序設計

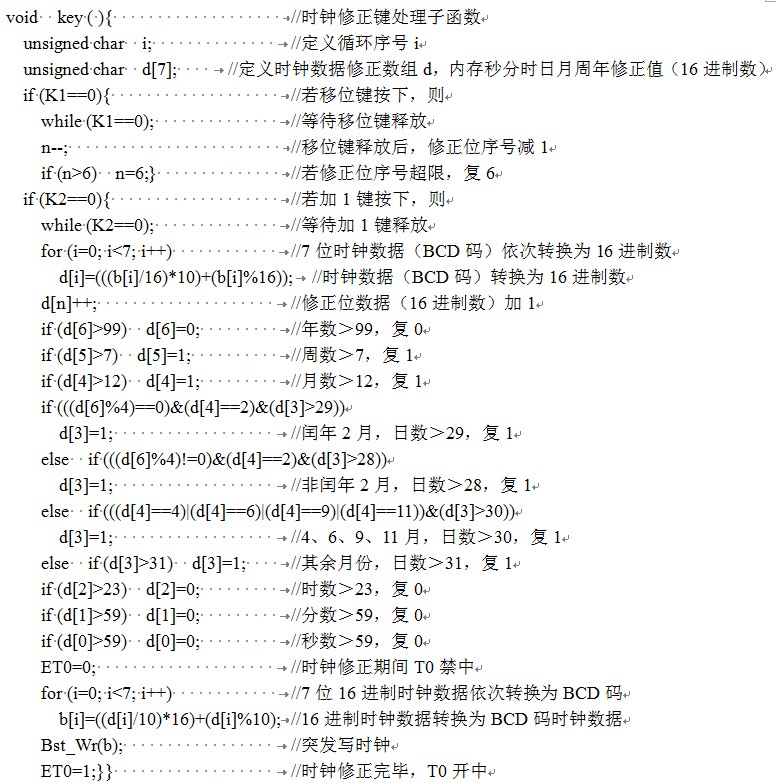

按圖7-6電路，要求開機顯示2012年1月1日13時47分58秒，星期日（7），且要求K0、K1和K2具有時鐘校正功能，其控制過程為：按下K0（帶鎖），進入時鐘修正；首先年數據（12）快速閃爍，表示可被修正；按一次K1（不帶鎖），被修正位（快速閃爍）按年、周、月、日、時、分、秒次序循環往復；按一次K2（不帶鎖），被修正位加1（最大值不超過時鐘規定值，超過復0）；時鐘修正期間，計時繼續運行；釋放K0，退出時鐘修正。

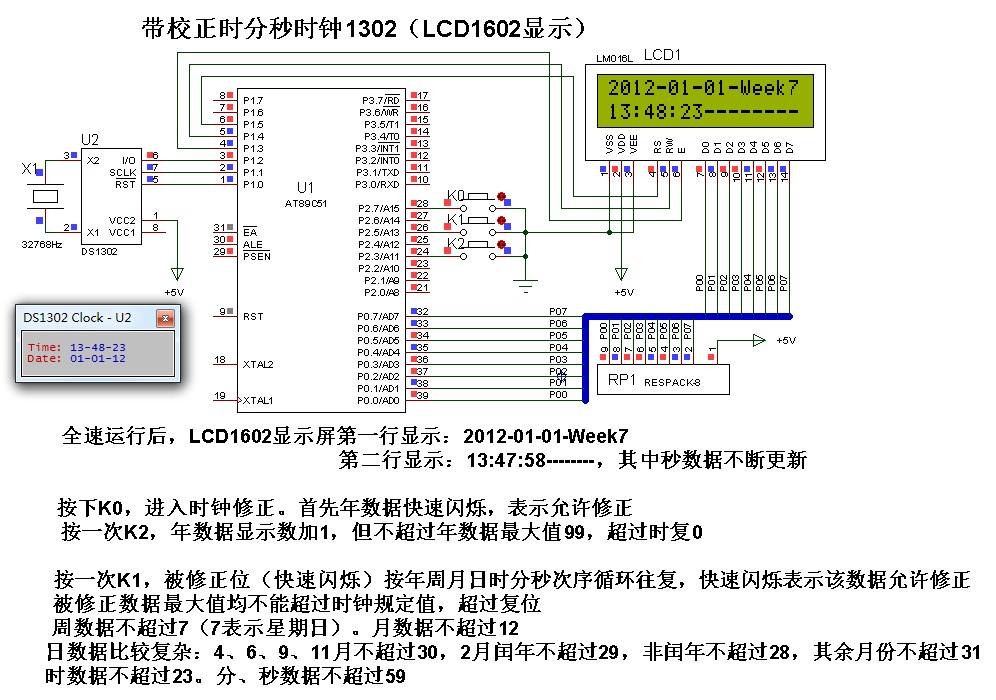

先Proteus仿真
摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版


實例91 帶校正時鐘1302（LCD1602顯示）.rar (52.74 KB, 下載次數: 6)




回復

使用道具 舉報

6#
ID:123289 發表于 2016-10-17 13:27 | 只看該作者
T_IO=0                      ;P3.4輸出0
_nop_()                       ;讓低電平保持一下
T_IO=1                       ;P3.4輸出1
_nop_()                      ;讓高電平保持一下

其實：就是讓P3.4產生一個上升沿
回復

使用道具 舉報

7#
ID:103094 發表于 2016-10-17 18:33 | 只看該作者
騰飛的龍 發表于 2016-10-16 17:32
一個跳變沿，低電平變?yōu)楦唠娖健?302的時序

時序上面沒有數據口的這個操作吧？我記得只是需要對sclk和e進行操作
回復

使用道具 舉報

8#
ID:137078 發表于 2016-10-17 20:17 | 只看該作者
1302的復位穩定時間，不可以少的。
回復

使用道具 舉報

9#
ID:137078 發表于 2016-10-17 20:21 | 只看該作者
并不是SCLK的低電平變高電平的轉換時的寫入操作，而是為了1302復位，有個穩定時間。
回復

使用道具 舉報

10#
ID:103094 發表于 2016-10-17 21:32 | 只看該作者
柳鐵鋼 發表于 2016-10-17 20:17
1302的復位穩定時間，不可以少的。

嗯，明白了，多謝
回復

使用道具 舉報
