最初接到李老師的邀請要寫一篇晶體管使用心得的時候,內心著實惶恐了一陣,畢竟才疏學淺,至今還徘徊在模擬電路的大門外。但又轉過頭一想,是晶體管的使用心得,而不是《晶體管電路設計》上冊當中講到的那些內容。例如基本的共射極電路、共集電極電路、共基極電路的電路分析,又或者引起晶體管頻率特性變化的密勒效應,再比如基于晶體管的負反饋、差分放大電路的設計。這些內容如果認真的去看《晶體管電路設計》,同時結合李老師的電路板進行實際的電路搭建和測試分析,相信每一個位用心的同學都會有或多或少的收獲。
還是回到這篇文章的主題,晶體管的使用心得。由于本人所從事行業的限制,基本沒有機會像《晶體管電路設計》書中那樣深入的使用晶體管來搭建電路,而更多的是使用晶體管來實現功率負載的控制,還有配合運放或者其它集成電路來實現一些常見的功能,如擴流、恒流、穩壓等。本文也就正是基于這方面,和大家分享一下晶體管的使用心得,希望能對初學者有一定的幫助,老司機可以直接忽略在下的班門弄斧了。
首先來看一個負載控制的實例,電路中以“{RL}”來替代負載。通過單片機的I/O來方便的控制負載通斷電,圖1所示的電路簡單明了,使用一個NPN晶體管,高電壓平通,低電平斷。但再仔細想想,好像沒有表面上的那么簡單,至少需要考慮到以下幾個因素:
- 流入晶體管基極電流的大小,取決于負載電流和hFE( DC Current Gain);
- 晶體管的電大允許通過電流,取決于IC( Collector Current - Continuous);
- 晶體管集電極的電大耐壓值,取決于VCEO(Collector-Emitter Voltage);
- 晶體管能承受的最大功耗,取決于PD(Total Device Dissipation)。

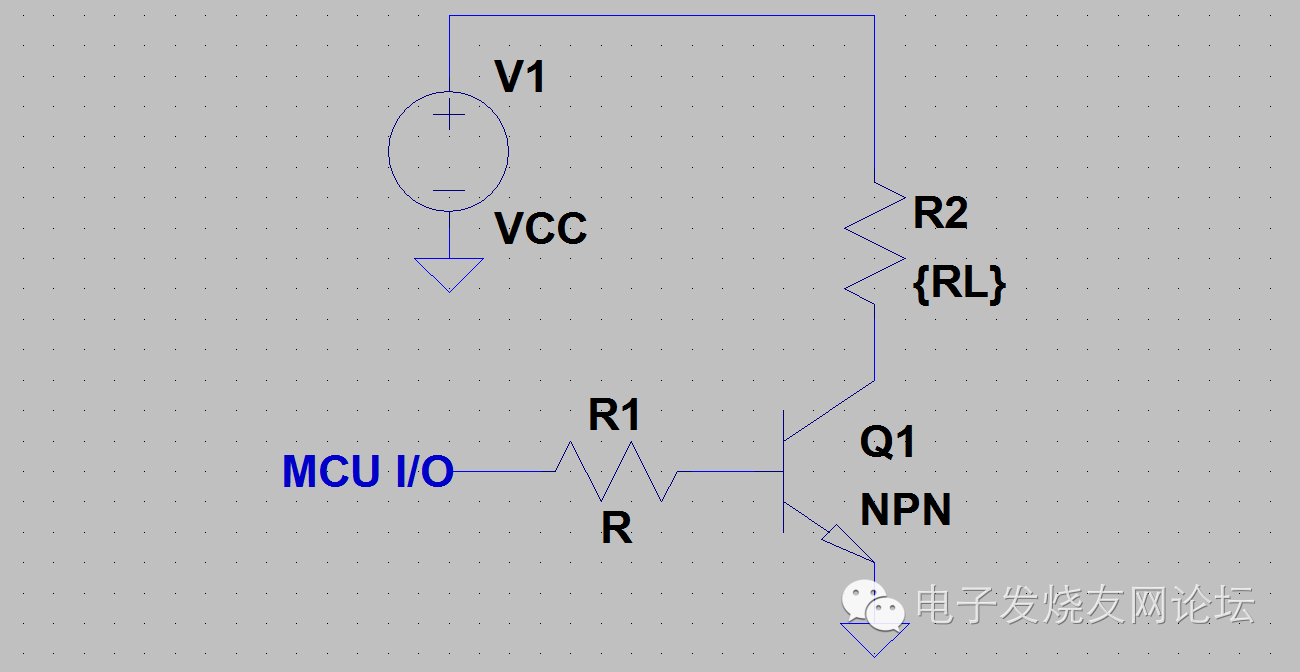

圖1一個NPN控制負載 僅針對上面提到的四個因素,其中任何一個不合適,都會導致電路不能正常的運行,甚至燒毀晶體管。因此很多時候是我們把復雜的事情簡單化,或是疏忽,或者沒有足夠的能力看清它,而只有當它“東窗事發”的時候才會引起我們足夠的重視。
上面的實現方式是用一個NPN來實現的,如果現在要求換成是用一個PNP呢?還能這么“簡單”的實現嗎?答案是否定的,因?yàn)楹芏鄷r(shí)候負載的供電電壓要明顯高于單片機的供電電壓,即使是在負載5V供電,單片機3.3V供電的時候,只用一個PNP也會出現不能關斷負載的問題(Why?)。那這時候常見的解決辦法是再加入一個NPN晶體管,如圖2所示。圖1和圖2也就夠成了常見的低壓側、高壓側的開關控制電路。有了前面的這些基礎,下面再加入一個新的電路需求,用晶體管實現過流保護電路。感興趣的同學可以先不要往下看,自己在腦海中想一想,看看有沒有火花迸出來。

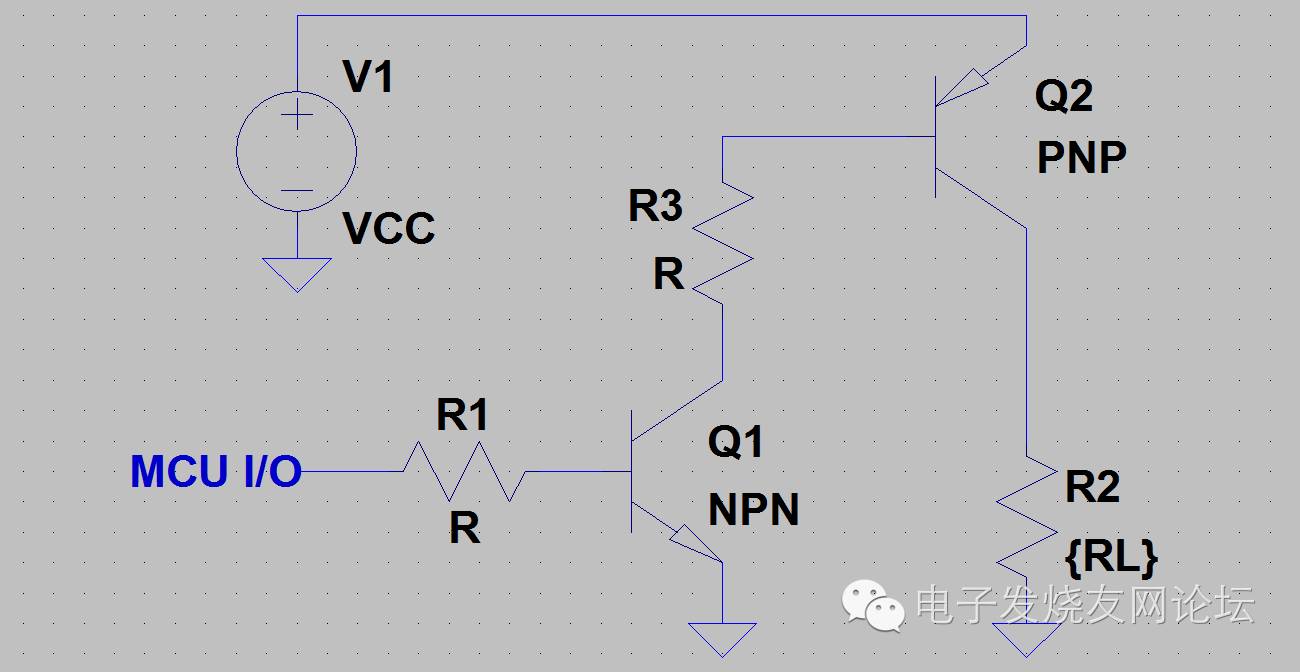

圖2一個PNP、NPN控制負載

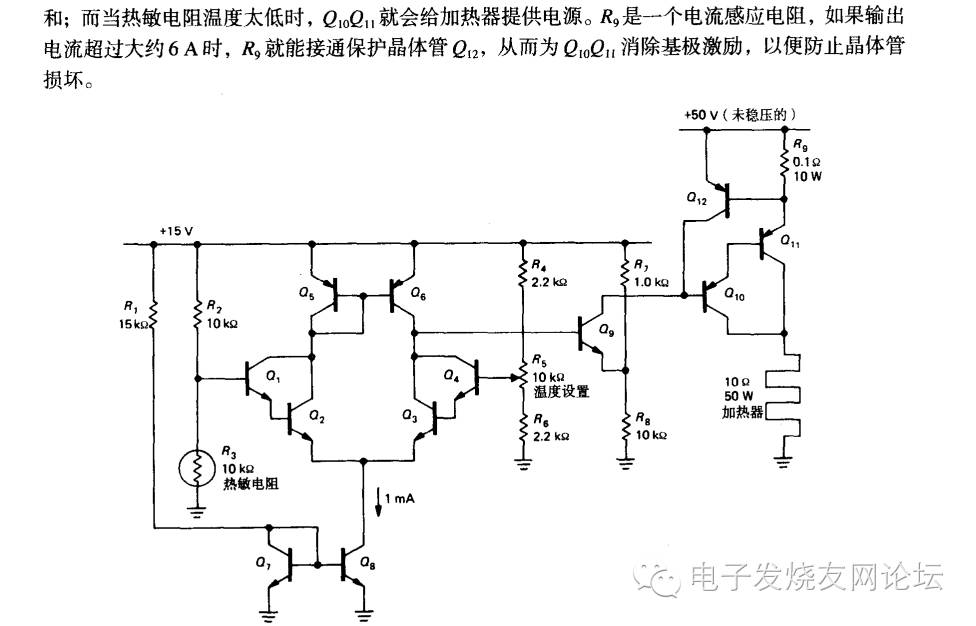

圖3《電子學》2.5.2溫度控制器 三年前看《電子學》的時候,里面有一個溫度控制器涉及到“過流”保護(當時認為是過流保護),如圖3所示,書中給出的解釋比較簡單,但似乎也有道理。那時還把這部分電路進行了仿真,但沒有得到想要的結果,最后不了了之,F(xiàn)在再把這個輸出部分的電路單獨拿出來分析一下,看看到底是不是如書中解釋的那樣。由于圖中的電路是用于進行線性放大控制,而這里只需要開關通斷控制,因此也對電路進行了一些調整,如圖4所示。
為了方便仿真,控制端直接接到了負載電源24V的電壓上,也就是一上電壓負載就應該導通。圖中使用的晶體管只是LTspice仿真模型庫當中現成的模型,沒有什么特殊的型號要求,并用一個PNP晶體管替代了圖3中的兩個PNP管構成的Darlington管!.tran 1ms”是用來執行上電以后1ms時間內的瞬態分析,“.step param RL list 10 100”是用來仿真當負載電阻分別10和100歐姆時的電路工作情況。
下面來簡單的分析一下這個電路的工作過程,由于Q3的加入,當R4的電壓壓降超過0.6V的時候,Q3會導通,Q3的集電極會被拉高,也就是《電子學》當中的“消除基極激勵”效果。這個消除基極激勵,是指完全消除Q2的基極激勵?Q3導通,其集電極電壓接近24V,使得Q2截止?還是只能消除Q2的集電極電流達到使Q3導通的電流以后,繼續進一步增大的基極激勵?有些拗口,但值得仔細想想。

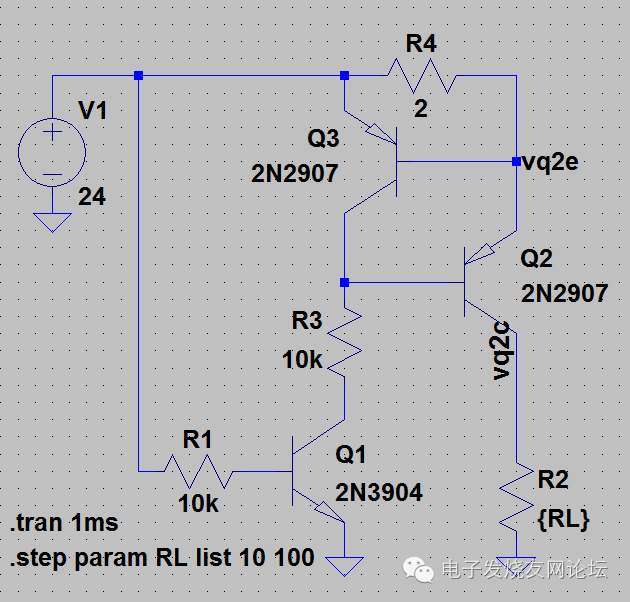

圖4簡單的“過流”保護電路 公布答案,仿真結果如圖5所示,藍色的負載電流的仿真結果對應負載為100歐姆的情況,電流大概為230ma,R4上的壓降為0.46V,Q3沒有導通。綠色的負載電流的仿真結果對應負載為10歐姆的情況,電流大概為310ma,R4上的壓降為0.62V,此時Q3已經導通,并起到了一定的“過流”保護作用。此時即使負載電阻進一步減小,流過負載的電流也不會明顯增大,基本維持在310ma左右,其實是晶體管的基極和發射極之間的導通電壓維持在0.6V左右。Q3的導通真的消除了Q2的基極激勵了嗎?好像并沒有,對不對?!
這個“過流”保護電路的關鍵就是晶體管的基極和發射極之間的導通電壓,為了簡單分析通常取0.6V進行計算。正是這個0.6V對晶體管電路的分析和設計起到了很重要的作用,因此要牢記在心并達到靈活應用。
再來看一下如果沒有Q3,當電路中的負載為1歐姆近似于短路的時候,電路中流過的電流肯定要遠遠大于310ma。雖然Q3的加入起到了“過流”保護的作用,但實際使用圖4所示電路的時候是沒有任何實際意義的。因?yàn)楫?dāng)負載因短路或其它原因引起過小時,Q2的發射極和集電極之間的電壓會很大,如圖5仿真結果曲線“V(vq2e)-V(vq2c)”所示,此時Q2上的功耗會很容易超過其允許隨承受的最大功耗,并導致其燒毀。因此圖4不是真正意義上的過流保護電路,即在超過一定的電流以后自動關斷電路或者進入打嗝模式,而將其稱之為限流保護電路則更為合適。

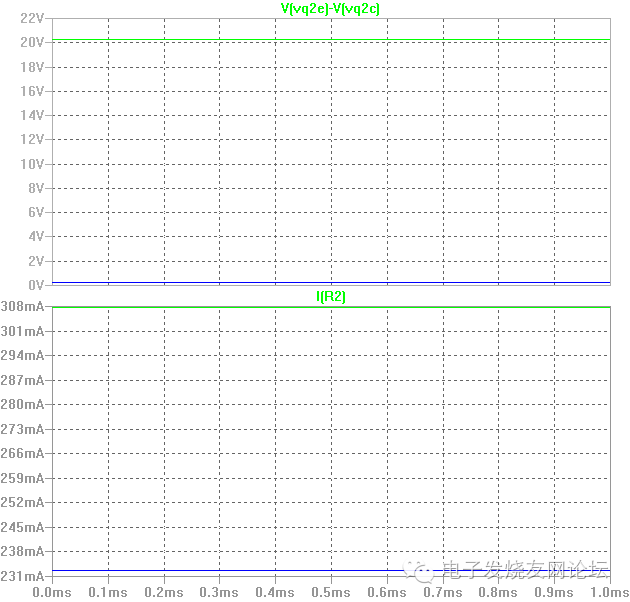

圖5簡單的過流保護電路仿真結果 那能不能在圖4的基礎上,靠加入NPN或者PNP來實現真正意義上的過流保護電路呢?這個問題留給感興趣的同學思考,這里不再深入展開。
至此,隨著前面三個簡單電路的分析,引出了在使用晶體管的過程中基本需要注意的幾個主要因素:
- hFE( DC Current Gain);
- IC( Collector Current - Continuous);
- VCEO(Collector-Emitter Voltage);
- PD(Total Device Dissipation);
- VBE(Base-Emitter Voltage)。
在分析或者設計需要用到晶體管電路的時候,多問問自己晶體管的集電極電流有多大,基極電流需要多大,它的最大功耗是多少,基極-發射極的電壓是多大,晶體管什么是導通的,什么時候是截止的,隨著前級輸入信號的變化晶體管是趨向于飽和還是截止,然后又給后級電路帶來哪些影響,也許會收到事半功倍的效果。
|
