變頻器芯片級維修

ID:144370 · 發表于 2016-10-26 10:49

安邦信30KW變頻器啟動，電機發出"咚咚"聲，轉子不轉。屬變頻輸出不正常，經檢查為~W相輸出正常，U相.V相無上臂電壓輸出。首先診斷故障范圍。此機有三塊驅動板，

在確定輸出模塊正常的情況下，互換驅動板，故障依舊。說明故障在驅動板前級電路，

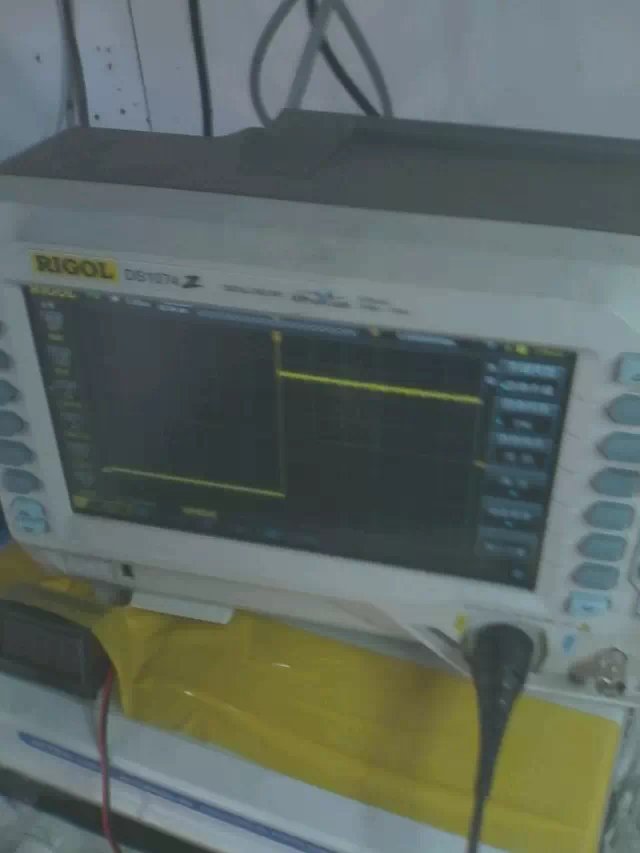

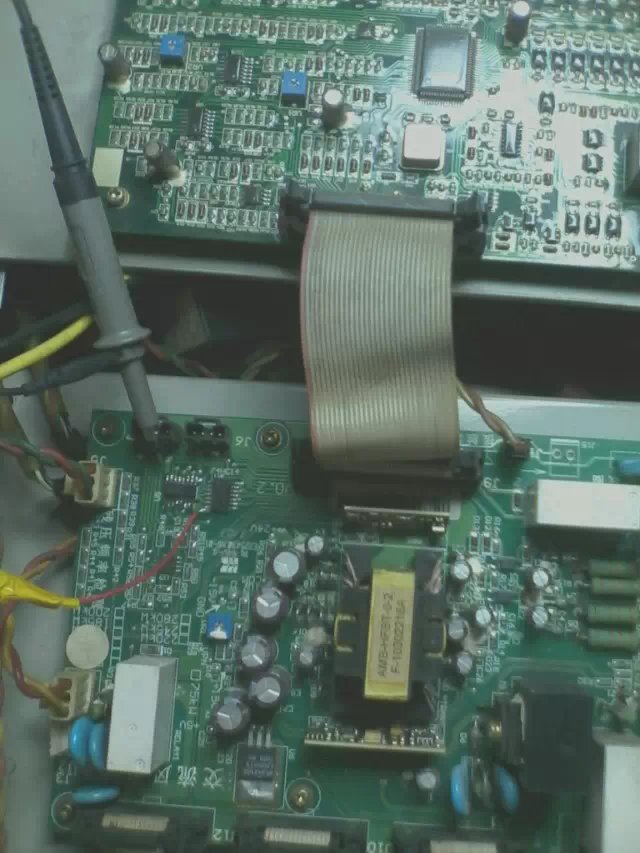

主板DSP發出的六路驅動信號經一根排線到電源板上IC六路反向器74HC14，再經IC六路電平轉換器MC14504B（TTL>COMS），輸出的驅動信號同時進入上臂驅動A316的1腳和下臂驅動A316的2腳，作上下臂互鎖。用示波器檢測4504輸出的二路信號波形沒變化。圖2中表筆所指的IC。裝上新的4504波形如圖3

試機，一切OK

其它的一些細節略。小結:示波器是芯片級維修的必要工具，能幫助快速找到故障點。

ID:144370 · 發表于 2016-10-26 10:49

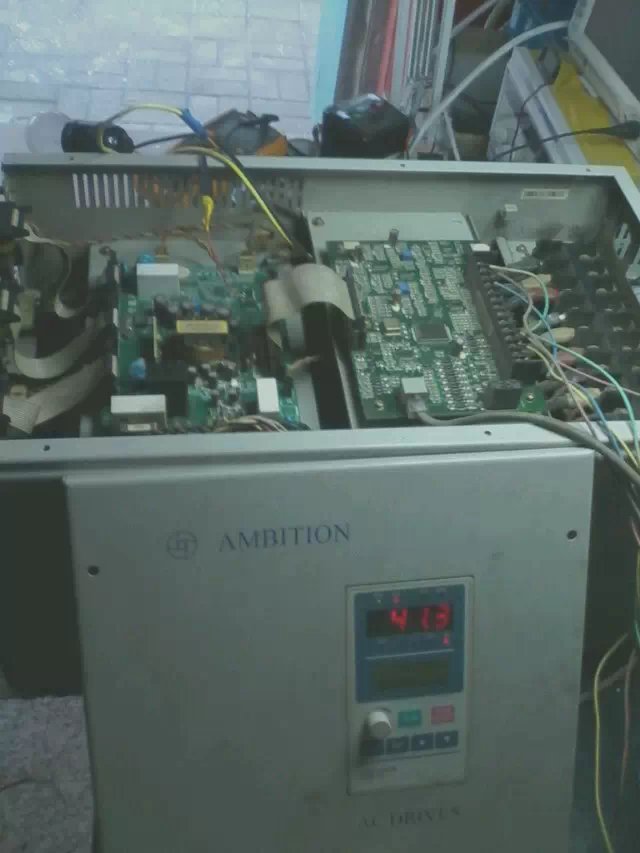

右邊的五根線，三根調速電位器線，二根啟動開關線。中間的二根是代替保險絲的二個串聯燈泡，限流保護
-----------------------------------

Mr.Right @陶工工控維修呃，原來另有玄機啊，是接控制

試機的線貌似有點小，注意安全啊
