某品牌變頻器上專為風扇供電的開關電源板維修一塊小板讓我大動干戈

ID:144370 · 發表于 2016-10-31 20:15

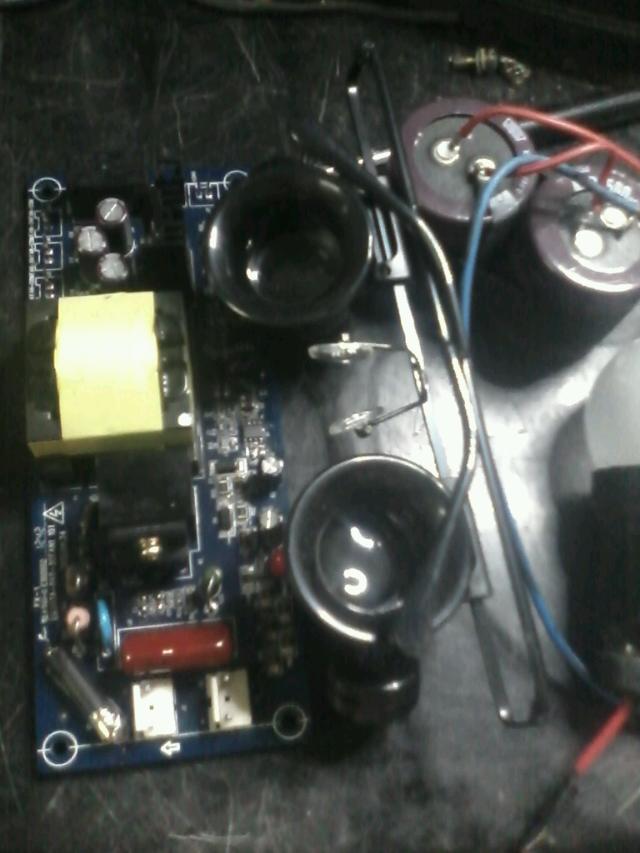

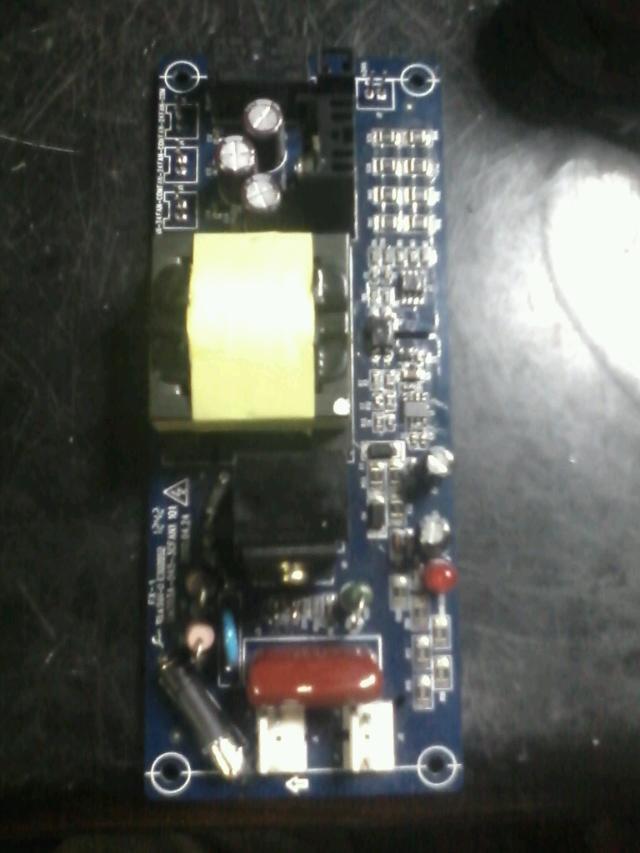

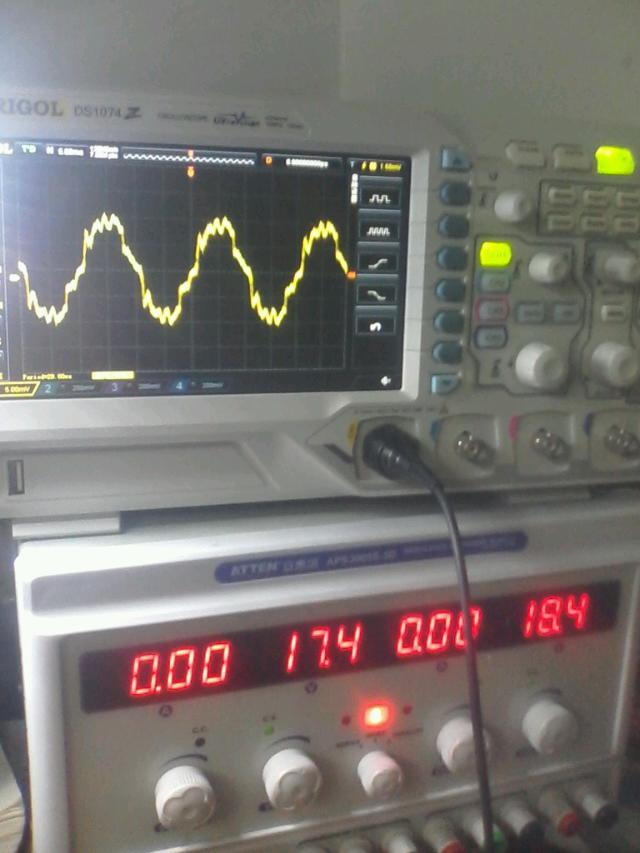

昨天，朋友送來一塊電路板讓我?guī)兔π扌蓿f是某品牌變頻器上專為風扇供電的開關電源板，沒修好轉到我處。板上主要元器件:開關變壓器EM303A，開關管3N150，電源振蕩芯片2842，次級24v監測Z431B，反饋光耦817。因前維修人員沒能修復，故重視一下，維修方法我的空間說說有詳細介紹。用維修電源17v，示波器監測振蕩芯片6腳(矩形波28KHz)，接上主電源500v，沒動靜~開關變壓器無一點聲響，用表量發現6腳0.6v，2腳0v，立即斷電，用萬用表測2腳與5腳的電阻–0歐姆，感覺不對，剛才網上一位朋友問到3844的1.2腳電阻，提得好，平時也不大去測電阻。在放大鏡臺燈和鐘表修理眼罩的幫助下，查遍電路～2842的2腳確實接地，電源電壓負反饋是靠817將2842的8腳電位直接拉低到地。2842的6腳是0.6v也是對的，因?yàn)闆]有接負載，開關電源一工作，次級電壓無處釋放，強大的負反饋使2842的6腳輸出占空比極小的PWM脈沖，變壓器無動靜也正常~變壓器質量ok，寫到這里也該結束了。此板損壞元件:保險絲，開關管，柵柵保護穩壓二極管，振蕩芯片。此板輸出5組24v直流電源，以后碰到要注意噢？別忘了贊我噢！

ID:144370 · 發表于 2016-10-31 20:16

問：正弦的變頻器吧
-------------------------------
答：
主人@旭日東升不知是什么牌子，好像55kw的，我給他
