海利普15KW變頻器維修全過程保險絲斷路 U相輸出模塊SKM75GB128DE的3腳與1腳(上臂)通

ID:144370 · 發表于 2016-10-31 20:18

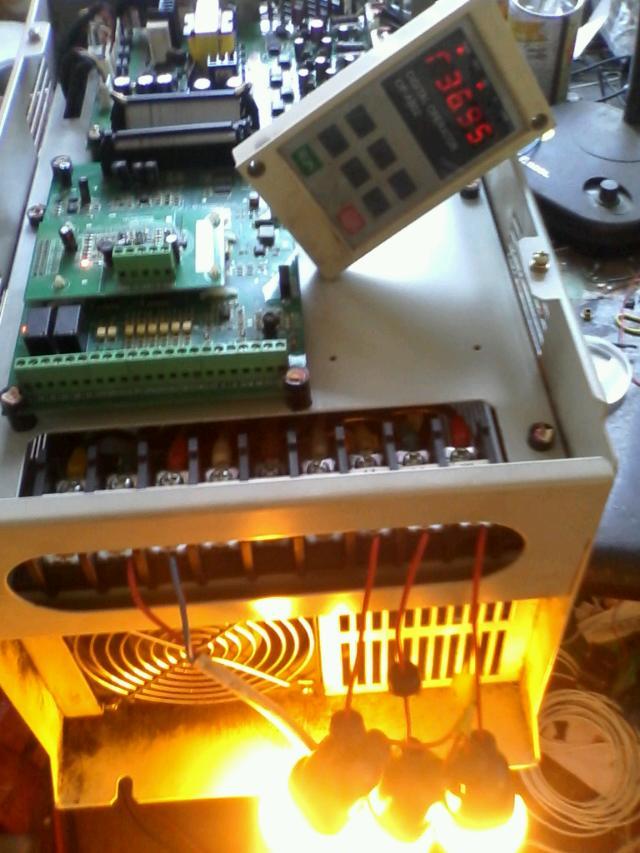

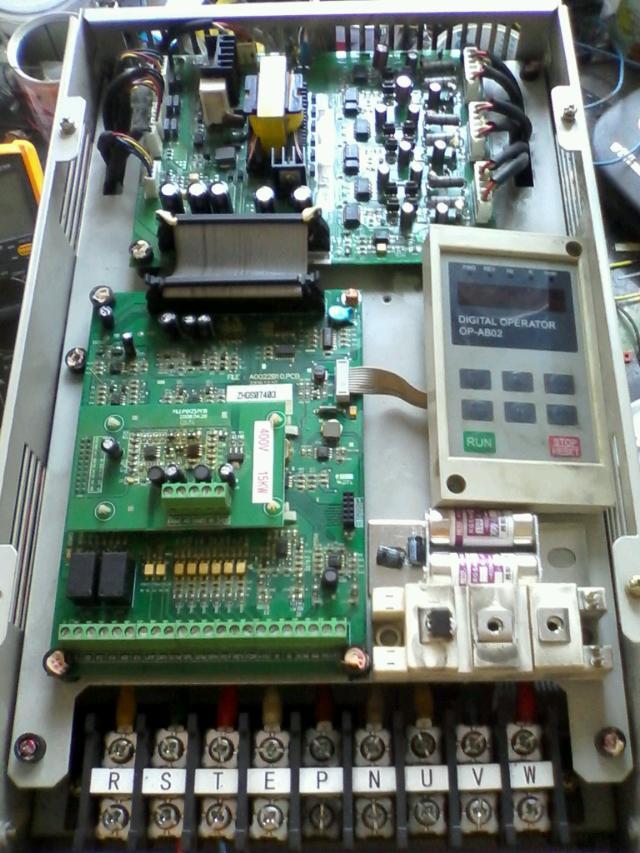

清理后檢測發現保險絲RGS44-150A斷路，U相輸出模塊SKM75GB128DE的3腳與1腳(上臂)通，其它無明顯故障癥狀，取下保險絲和U相模塊，用維修電源給變頻器上電，自檢完成，充電繼電器吸合，顯示正常，用指針式萬用表測6路驅動輸出電壓GS(柵源)–8.5v正常，啟動變頻器檢測GS電壓發現U相上臂沒變–8.5v，說明U相上臂驅動電路有問題，查找結果為上臂驅動IC–PC923損壞，如果不善長用表檢測的初學者，我教你個簡單的好方法~變頻啟動后用紅外線溫度檢測器對923的表面測量，幾秒鐘你會發現故障923的溫度比正常923的溫度高5度以上。換923后發現驅動電壓變?yōu)?v，而其它5路為2.8v，說明驅動能力差，像這種情況一般是驅動供電不足，檢測為24v，而其它5組為27v多一點，將驅動供電電源的電容47uf/50v換100uf/50v后一切正常。接下來是加載試驗，用3只25w/220v的燈泡串聯代替保險絲接入電路(限流~保護模塊)，啟動變頻，檢測輸出UVW電壓跟隨頻率的變化而變化。換一種方式，用萬用表檢測UVW對PN的直流電壓，應為交流值的一半。試機十幾分鐘正常后關掉變頻器，將保險絲接入電路，帶電機試機一切正常！如果你覺得好，別忘了贊我噢？？

ID:144370 · 發表于 2016-10-31 20:20

問：多一點這樣得分享，學習學習！燈泡負載太小，有時輕載可以，重載不行，或電機抖動。一般不用測帶載能力嗎？
-----------------------------------
答：
大變頻使用小電機，只要監視變頻電流就行

ID:144370 · 發表于 2016-10-31 20:21

問:44.6測的是什么？
-----------------------------------
答：
44是保險絲的規格代碼，6應讀G，是絕緣柵雙極型晶體管IGBT的柵極！記住噢！

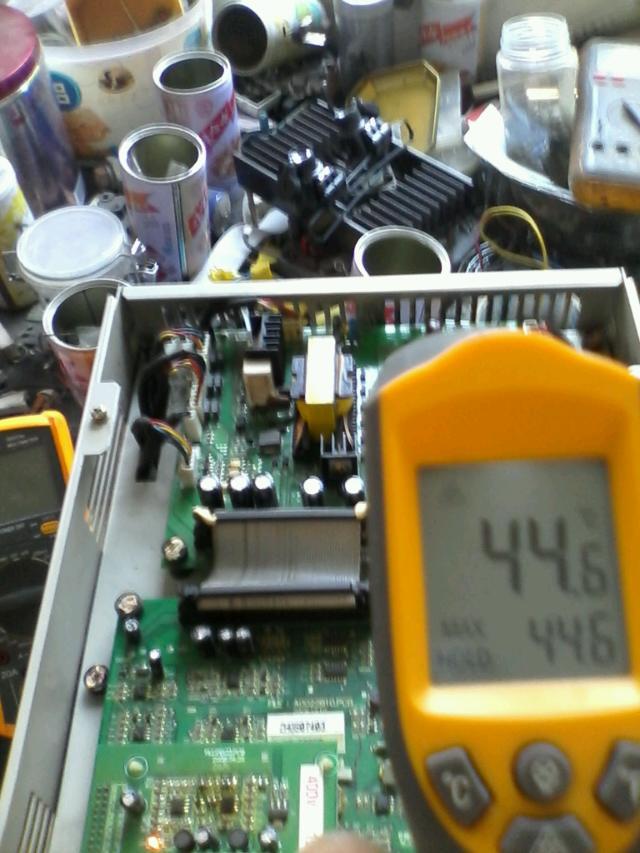

44.6是光耦Pc923表面的溫度。損壞的923比正常的923溫度高

ID:144370 · 發表于 2016-10-31 20:22

問:可以上電不運行的時候，直接測試一下，P和UVW之間電壓以及N和UVW之間電壓【交流檔和直流檔都測試一下】
-----------------------------------
答：
久菱變頻器不上電作靜態檢測對機器的傷害少。維修風險也小。
