，如何用T1的方式2實現流水燈，時間1秒，每次三個 新手求教

ID:145415 · 發表于 2016-11-3 22:03

51單片機，如何用T1的方式2實現流水燈，時間1秒，每次三個。時間我知道如何設置，我不太清楚的是方式2怎樣操作

ID:111634 · 發表于 2016-11-3 22:21

本帖最后由 zl2168 于 2016-11-3 22:24 編輯

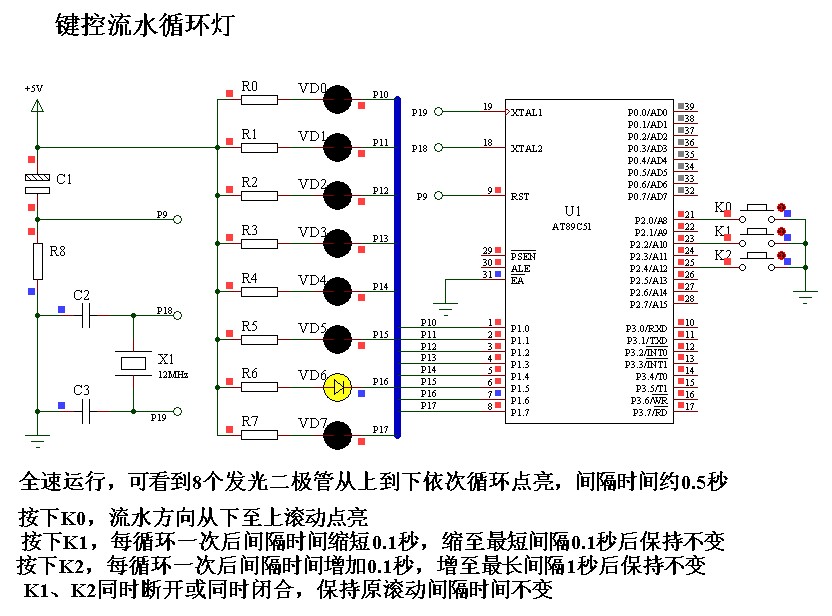

實例7 鍵控流水循環燈

⒈ 電路設計 …

⒉ 程序設計 …

① 8個發光二極管從上到下（K0斷開）依次循環點亮，每次點亮?xí)r間約為0.5秒。

② 按下K0，流水方向從下至上滾動點亮。

③ 按下K1（K2斷開），每循環一次后間隔時間縮短0.1秒，直至最短間隔0.1秒后保持不變。

④ 按下K2（K1斷開），每循環一次后間隔時間增加0.1秒，直至最長間隔1秒后保持不變。

⑤ K1、K2同時斷開或同時閉合，保持原滾動間隔時間不變。

⒊ Keil調試 …

⒋ Proteus仿真 …

先Proteus仿真一下，確認有效。

以上摘自張志良編著《80C51單片機Proteus仿真設計實例教程》清華大學出版社ISBN 978-7-302-41682-1

書中電路和程序設計有詳細說明，程序語句條條有注解。
