RDA5820做的76.35MHz發射臺

ID:146949 · 發表于 2017-2-1 17:30

本帖最后由 wosiyabo 于 2017-2-2 00:29 編輯

在淘寶上RDA5820有分QFN20腳與QFN24腳，20腳的比24腳的平宜差不多一半，本以為一樣的所以就買了平宜的。
到了調試時發現軟件不通，后來在百度文庫里看了datasheet才知道有些寄存器功能不一樣。
不過還是調出來了，想做發射臺的可以參考一下我的制作。測試時收音有點失真，還有發送音頻信號比24腳的模塊要低一點。
用2SC3356+2SC3357做放PA，直線距離有500多米。

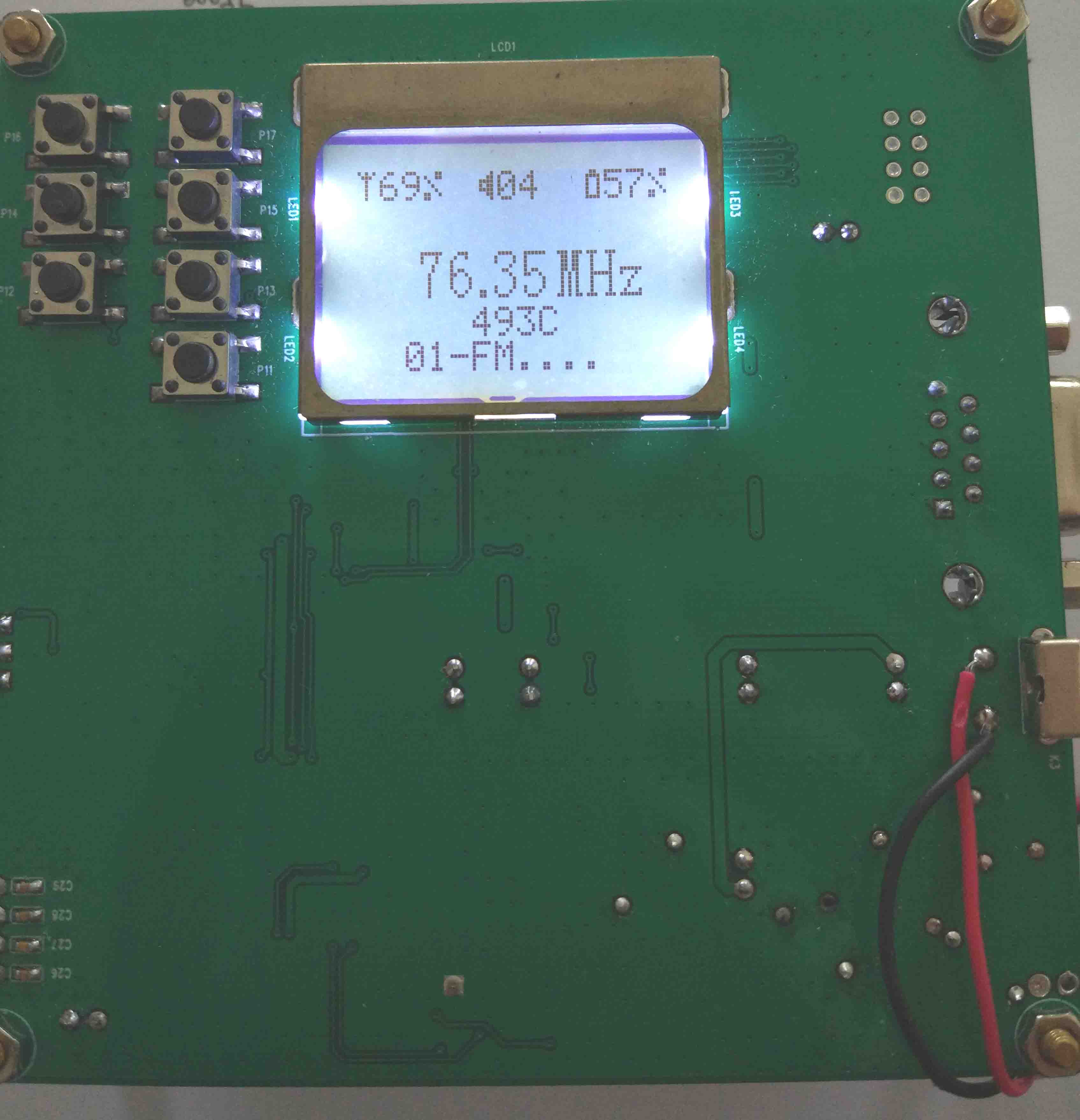

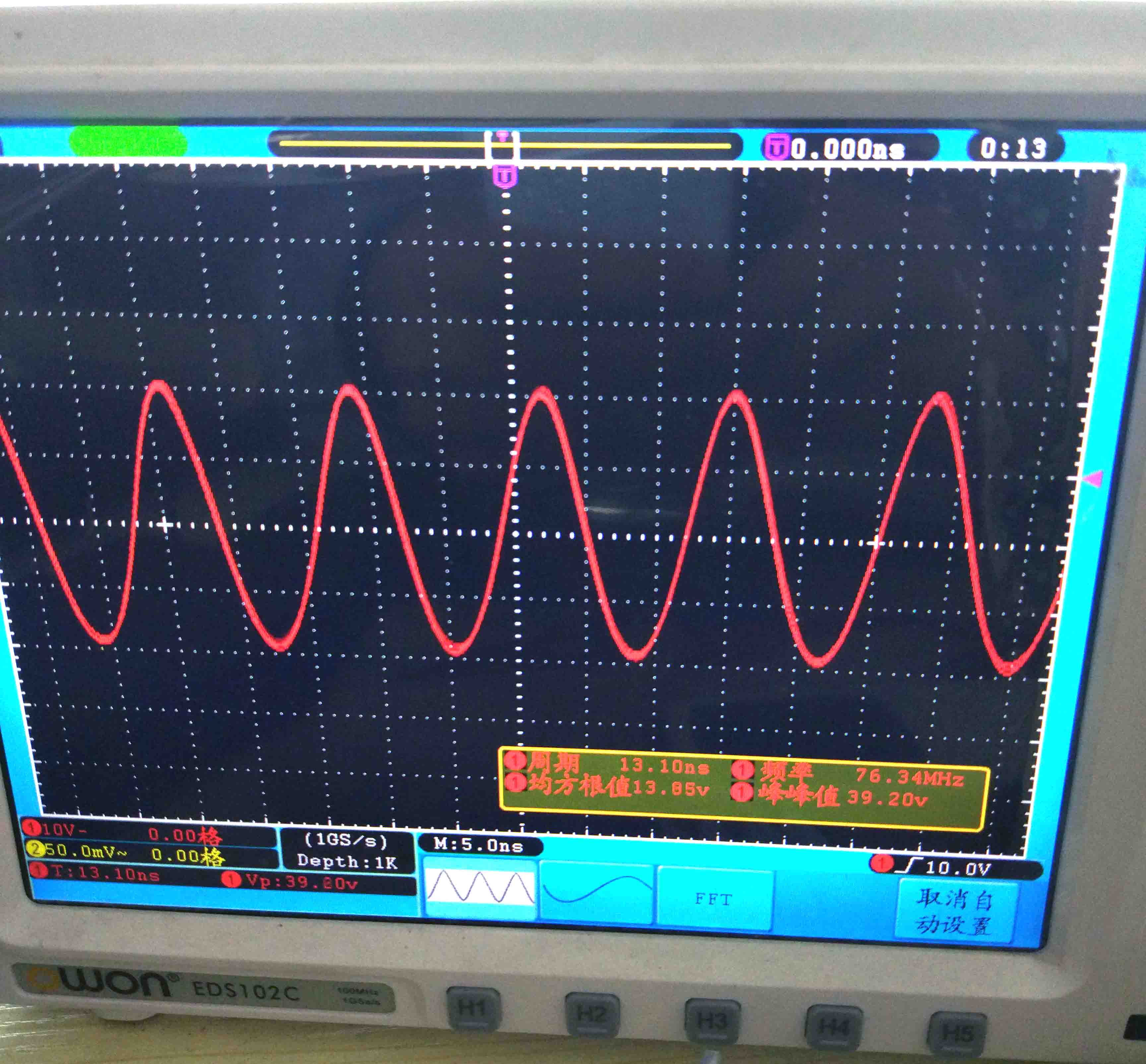

天線用示波器量峰峰值電壓39V多，我也不知道有多少毫W。

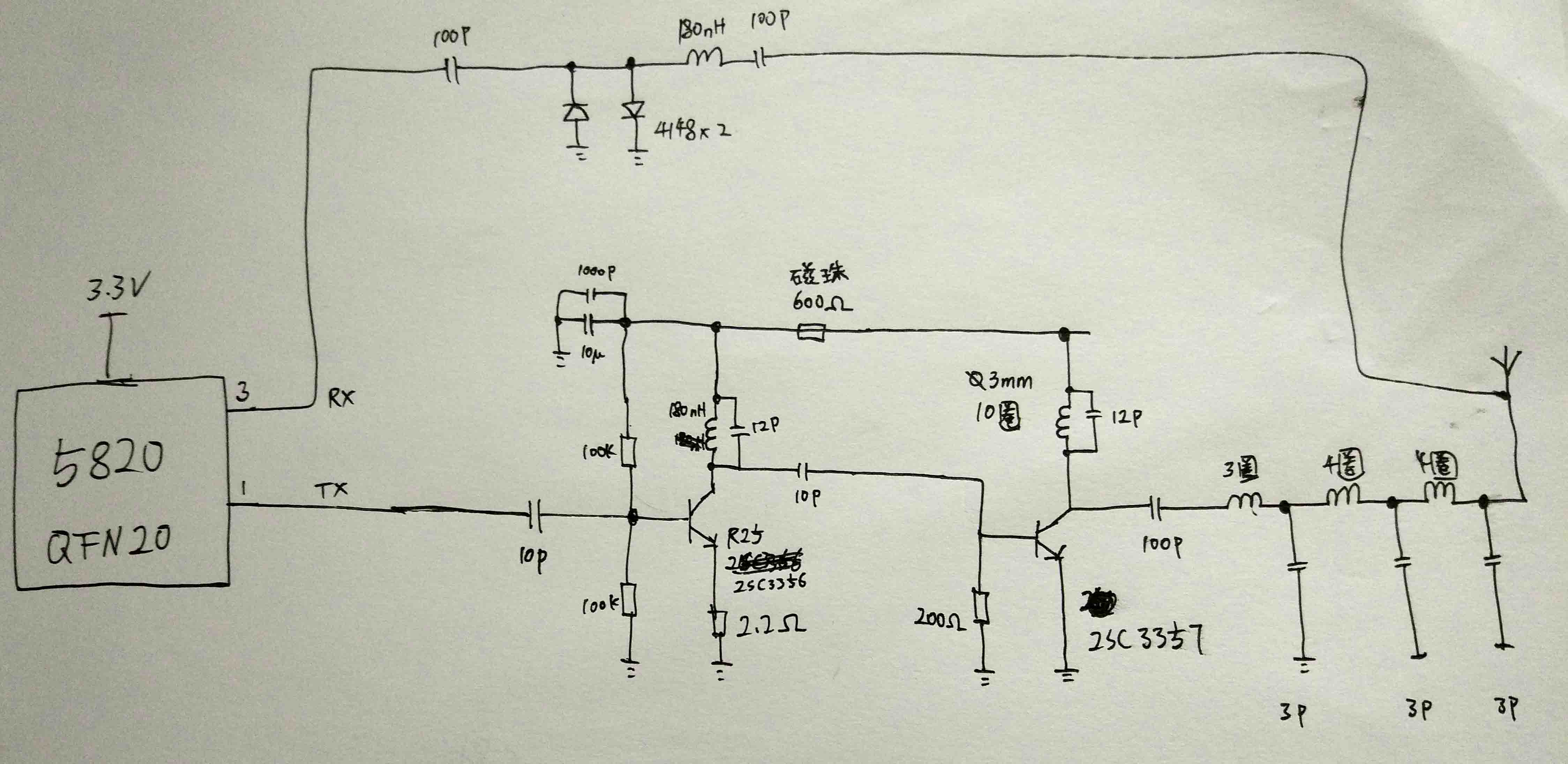

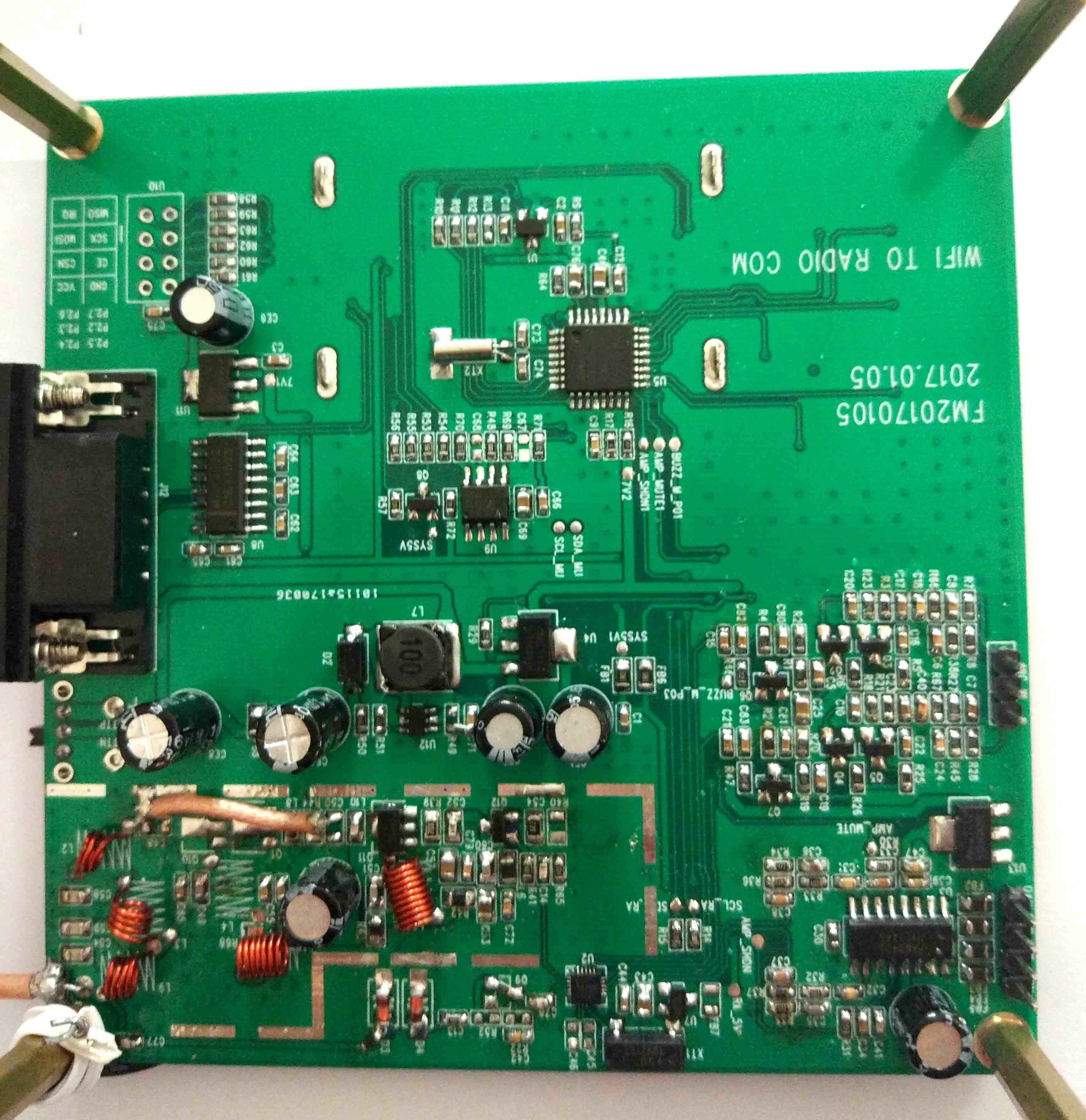

電路板是PADS9.5畫的，注意已修改參數，請按下面手畫的PA圖紙為準。

測試板.rar (417.83 KB, 下載次數: 179)

FM20170105.pdf (58.5 KB, 下載次數: 186)

FM20170105.rar (7.71 KB, 下載次數: 172)
