液晶顯示模塊技術手冊
HJ1602A
一、概述
HJ1602A是一種工業字符型液晶，能夠同時顯示16x02即32個字符。（16列2行）
二 .模塊尺寸（如圖）
三．引腳接口說明表
第2腳：VDD接5V正電源。
第3腳：VL為液晶顯示器對比度調整端，接正電源時對比度最弱，接地時對比度最高，對比度過高時會產生“鬼影”，使用時可以通過一個10K的電位器調整對比度。
第4腳：RS為寄存器選擇，高電平時選擇數據寄存器、低電平時選擇指令寄存器。
第5腳：R/W為讀寫信號線，高電平時進行讀操作，低電平時進行寫操作。當RS和R/W共同為低電平時可以寫入指令或者顯示地址，當RS為低電平R/W為高電平時可以讀忙信號，當RS為高電平R/W為低電平時可以寫入數據。
下載附件
2021-11-19 19:48 上傳
第6腳：E端為使能端，當E端由高電平跳變成低電平時，液晶模塊執行命令。 第7～14腳：D0～D7為8位雙向數據線。 第15腳：背光源正極。 第16腳：背光源負極。
四．1602LCD的指令說明及時序

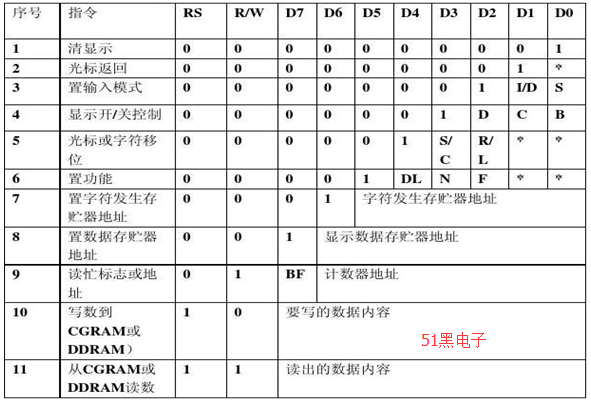

14：控制命令表
1602液晶模塊的讀寫操作、屏幕和光標的操作都是通過指令編程來實現的。（說明：1為高電平、0為低電平）
指令1：清顯示，指令碼01H,光標復位到地址00H位置。 指令2：光標復位，光標返回到地址00H。
指令3：光標和顯示模式設置 I/D：光標移動方向，高電平右移，低電平左移 S:屏幕上所有文字是否左移或者右移。高電平表示有效，低電平則無效。
指令4：顯示開關控制。 D：控制整體顯示的開與關，高電平表示開顯示，低電平表示關顯示 C：控制光標的開與關，高電平表示有光標，低電平表示無光標 B：控制光標是否閃爍，高電平閃爍，低電平不閃爍。
指令5：光標或顯示移位 S/C：高電平時移動顯示的文字，低電平時移動光標。
指令6：功能設置命令 DL：高電平時為4位總線，低電平時為8位總線 N：低電平時為單行顯示，高電平時雙行顯示 F: 低電平時顯示5x7的點陣字符，高電平時顯示5x10的點陣字符。 指令7：字符發生器RAM地址設置。 指令8：DDRAM地址設置。
指令9：讀忙信號和光標地址 BF：為忙標志位，高電平表示忙，此時模塊不能接收命令或者數據，如果為低電平表示不忙。
指令10：寫數據。
指令11：讀數據。
五．基本操作時序表
讀寫操作時序如圖所示：
圖：
讀操作時序
圖：
寫操作時序
1602LCD的RAM地址映射及標準字庫表
液晶顯示模塊是一個慢顯示器件，所以在執行每條指令之前一定要確認模塊的忙標志為低電平，表示不忙，否則此指令失效。要顯示字符時要先輸入顯示字符地址，也就是告訴模塊在哪里顯示字符。

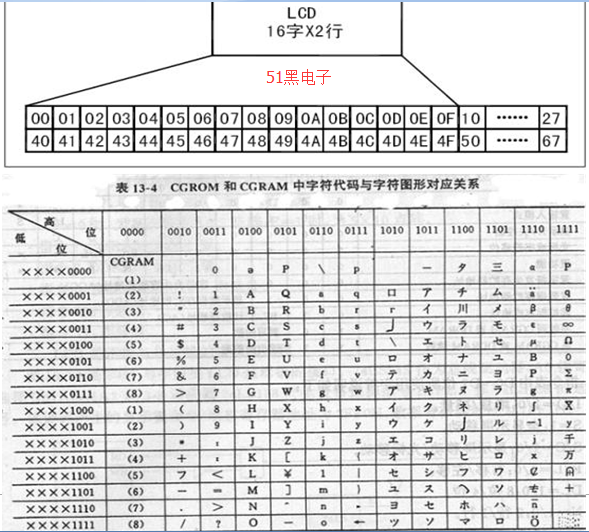

六．1602內部顯示地址（如圖）
下載附件
2021-11-19 19:49 上傳
例如第二行第一個字符的地址是40H，那么是否直接寫入40H就可以將光標定位在第二行第一個字符的位置呢？這樣不行，因?yàn)閷懭腼@示地址時要求最高位D7恒定為高電平1所以實際寫入的數據應該是01000000B（40H）+10000000B(80H)=11000000B(C0H)。
在對液晶模塊的初始化中要先設置其顯示模式，在液晶模塊顯示字符時光標是自動右移的，無需人工干預。每次輸入指令前都要判斷液晶模塊是否處于忙的狀態。
1602液晶模塊內部的字符發生存儲器（CGROM）已經存儲了160個不同的點陣字符圖形，如圖10-58所示，這些字符有：阿拉伯?dāng)?shù)字、英文字母的大小寫、常用的符號、和日文假名等，每一個字符都有一個固定的代碼，比如大寫的英文字母“A”的代碼是01000001B（41H），顯示時模塊把地址41H中的點陣字符圖形顯示出來，我們就能看到字母“A”
dedededede
1602LCD的一般初始化（復位）過程 dedededededed
延時15mS
寫指令38H（不檢測忙信號）de
延時5mS de
以后每次寫指令、讀/寫數據操作均需要檢測忙信號de
寫指令38H：顯示模式設置 de 寫指令08H：顯示關閉 de 寫指令01H：顯示清屏de
寫指令06H：顯示光標移動設置 de 寫指令0CH：顯示開及光標設置de
|
|
