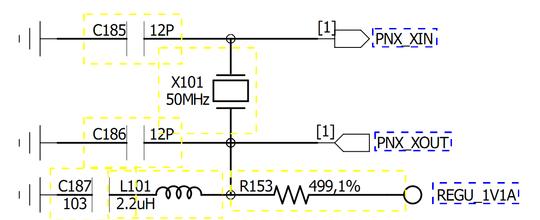

超高性能差分振蕩器SIT9121的性能和原理圖

ID:79827 · 發表于 2017-2-23 16:56

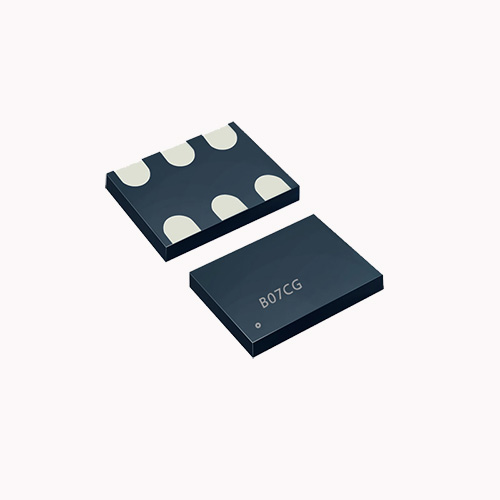

SiT9121是一種高度靈活、超高性能、可編程差分振蕩器，支持LVPECL和LVDS輸出信號類型。該差分振蕩器覆蓋1至220MHz之間的任何頻率，具有0.6 ps的最佳RMS相位抖動。與基于石英或SAW的傳統振蕩器不同，SiT9121可提供電壓（2.5V至3.3V），頻率穩定性（±10，±20，±25和±50 PPM）和封裝（3225、5032、7050）選項。

SiT9121作為SiTime推出的超高性能差分振蕩器，其頻率穩定度達10ppm、僅500飛秒RMS相位抖動（12khz至20mhz），滿足SONET等應用的苛刻要求。SIT9121支持LVPECL和LVDS輸出信號類型�？删幊填l率精度達小數點后六位，確保發揮系統最高性能。經過50000G抗沖擊及70G抗振測試，MTBF（平均無故障時間）達5億小時，高穩度應用首選。

SiT9121和SiT9122系列MEMS振蕩器定位于高性能電信、存儲和網絡應用，如核心和邊緣路由器，SATA、SAS、光纖通道主機總線適配器，云存儲、服務器、無線基站和10G以太網交換機等。可完全根據客戶規格需求量身定制。此外，每款產品都支持業界標準管腳配置，不需修改設計或布板方式即可替換現有石英差分振蕩器。

0.6 ps積分RMS相位抖動（12 kHz至20 MHz）
對于最嚴格的應用如SONET，具有出色的抖動容限
出色的頻率穩定性，低至±10 PPM
更好的時序裕度，增強系統穩定性和魯棒性
廣泛的可編程性
頻率從1到220 MHz
LVPECL和LVDS輸出信號類型
電源電壓為2.5V和3.3V
頻率穩定度從±10 PPM到±50 PPM
針對最佳系統性能的定制規格
在操作范圍內容易獲得任何設備規格
100％代替石英，SAW和諧波振蕩器，沒有任何設計變化
