單片機開關量輸入輸出顯示系統原理圖 一個單片機試驗箱的原理圖分享

[復制鏈接]
ID:176999 發表于 2017-3-21 15:31 | 顯示全部樓層 |閱讀模式

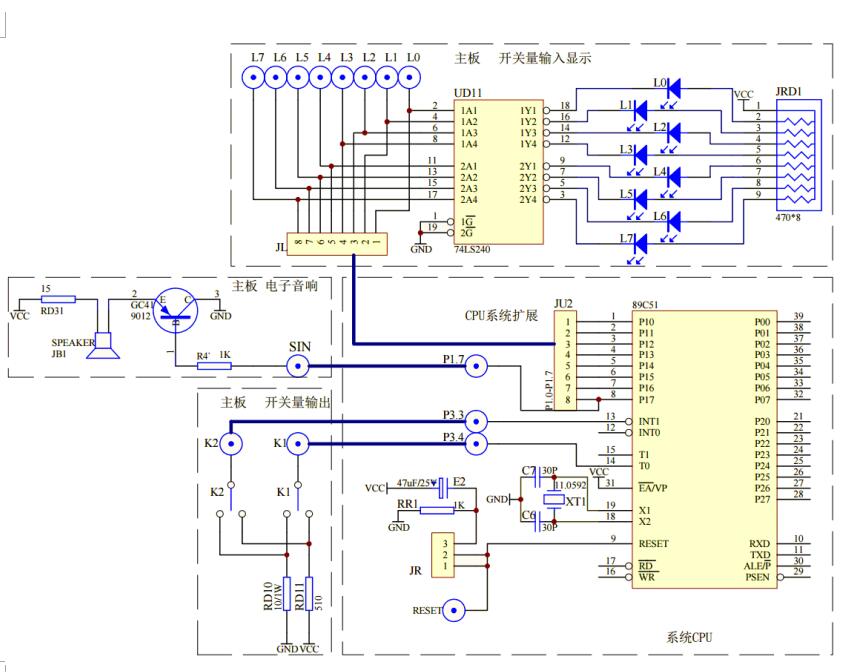

單片機開關量輸入輸出顯示系統原理圖如下：



完整的原理圖下載：
單片機實驗箱原理圖.doc (2.97 MB, 下載次數: 9)
