proteus中RST引腳是灰色的，為什么？

ID:186534 · 發表于 2017-4-8 16:27

請問程序運行后RST引腳為什么會是灰色的？
我知道灰色是不確定的意思，但為什么是灰色的，我P0口也接了上拉電阻了
不知道什么原因？

ID:187479 · 發表于 2017-4-8 16:55

阻值有問題？

ID:186534 · 發表于 2017-4-8 19:12

R1和R2是1k，排阻是10K，應該都是正確的

ID:186534 · 發表于 2017-4-8 19:14

哪位同仁在幫忙看看，接線沒有問題的

ID:186510 · 發表于 2017-4-8 22:54

RST是復位電路，proteus中自己默認帶著復位電路，不需要管他，接上復位電路是可以用的

ID:186534 · 發表于 2017-4-9 08:47

小潤龍發表于 2017-4-8 22:54
RST是復位電路，proteus中自己默認帶著復位電路，不需要管他，接上復位電路是可以用的

就是用不了啊，我用I/O口接出一個LED燈，寫了測試程序進去，燈亮不了的
我在另外的仿真圖中可以用的，就是這個用不了，很奇怪

ID:186534 · 發表于 2017-4-9 08:55

問題已經解決，謝謝回復的朋友

ID:179958 · 發表于 2017-4-9 10:02

接線還真有問題呢，

，你這沒有上拉，下拉了，R1串聯按鍵，相當于斷開了，對RST沒有起到上拉作用，反到是R2，直接和RST串接，R2接地，在實際電路中是下拉了。
另外，上、下接電阻最好4.7K或10K，1K有點小了。

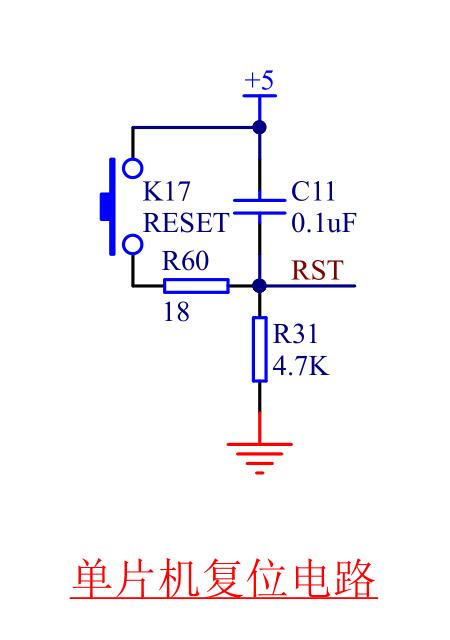

附上一張標準的復位電路：

ID:187674 · 發表于 2017-4-9 13:03

你這樣接R1和R2那要那個開關有什么用呢？不管是關閉還是打開開關，好像沒什么影響。

ID:175687 · 發表于 2017-4-9 16:08

復位電路電阻設置為510R，復位電路就可以正常工作

ID:149451 · 發表于 2017-4-10 10:03

18091056476 發表于 2017-4-9 08:55
問題已經解決，謝謝回復的朋友

什么原因引起的呢？我再使用proteus是有時也遇到類似問題�？锤魑坏幕貜�(fù)都不得要領，想知道原因

ID:187614 · 發表于 2017-4-11 13:09

w1179benp 發表于 2017-4-10 10:03
什么原因引起的呢？我再使用proteus是有時也遇到類似問題�？锤魑坏幕貜�(fù)都不得要領，想知道原因

這應該是下拉電阻太大，Protues中電平格式除VH(紅)和VL(藍)外還有其他類型，用電壓探針連上去，仿真時會顯示相應格式。

ID:187614 · 發表于 2017-4-11 21:59

查了一下資料（表示狀態）：
狀態類型關鍵字說明
電源高態 PHI    電源高邏輯
強電高態 SHI    主動輸出高邏輯
弱電高態 WHI 被動輸出高邏輯
懸空態    FLT    懸空輸出-高阻
未定義態 WUD 與模擬電壓混聯
競爭態    CON 與數字電壓沖突
弱電低態 WLO 被動輸出低邏輯
強電低態 SLO    主動輸出低邏輯
電源低態 PLO    電源低邏輯
灰色時若能運行時不影響，不能運行時，進行電氣規則檢查。僅供參考。
