購買單片機實驗板請聯系我們：QQ：125739409 EMAIL: hkccd@163.com 手機：158,8668,4881

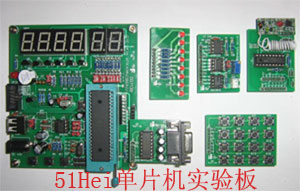

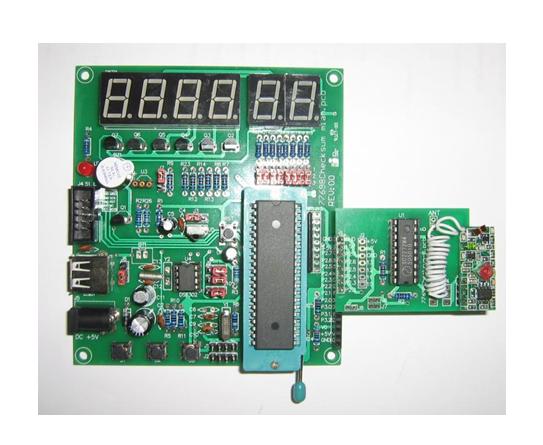

51hei出品的單片機實驗板點擊看大圖

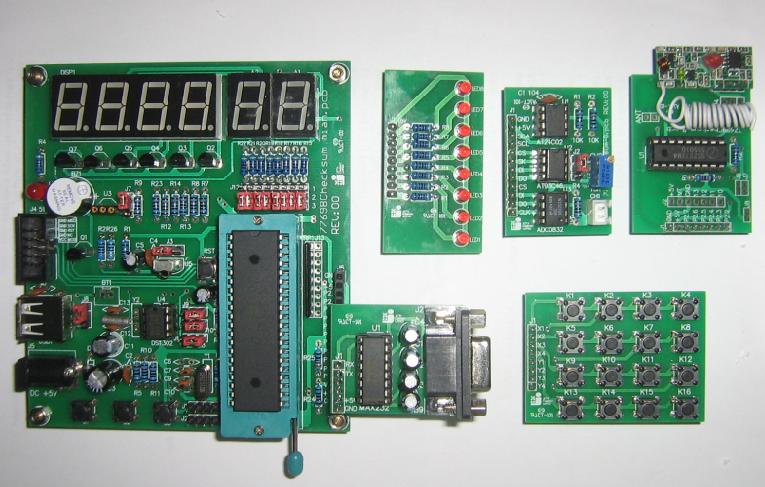

一. 51Hei150B - 實驗板功能模塊介紹
1. 6 個數碼管 (可做記數器、遙控碼顯示、頻率計、電子鐘等各種顯示實驗);
2. 3位獨立按鍵 (可做按鍵掃描，中斷，計數器);
3. 一體化紅外接收頭 (家電遙控器接收，解碼);
4. 蜂鳴器聲音輸出(可以讓單片機發聲、唱歌，讓單片機變成電子琴);
5. 1-Wire串行溫度傳感器（DS18B20）;
6. SPI串行實時時鐘電路（DS1302）；

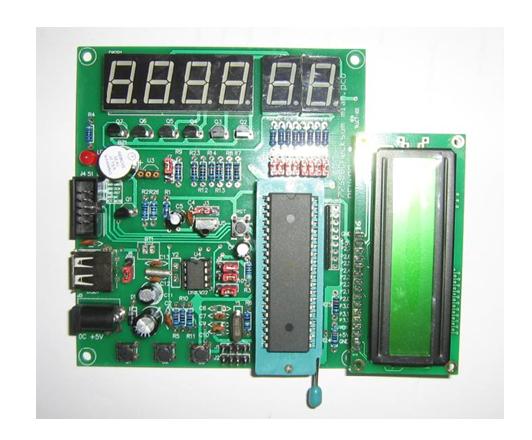

7. 16*2字符型液晶接口(1602液晶顯示模塊);
8. 并行51 ISP下載接口(ISP在線下載程序方便實用,不需要昂貴的編程器);
9. DG-LED插板--8個LED(可做閃燈，走馬燈，各式花樣燈);
10. 板上采用零拔插緊鎖座;
11.板上有鍍金座晶振可自由更換頻率，適合各種需要
12.多種電源引入，外接5V電源有防接反功能，USB電源引入

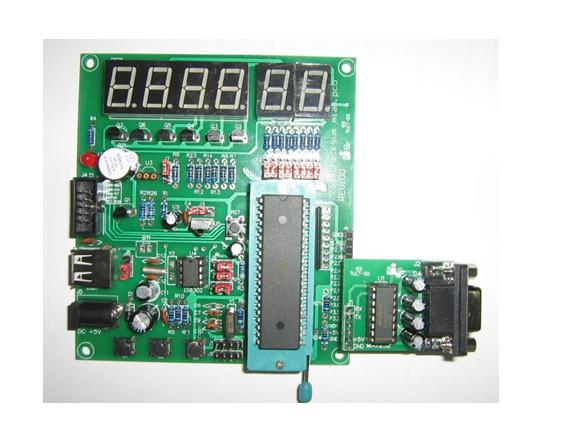

13. DG-232插板--MAX232串口(串行RS232 和電腦通迅實驗)

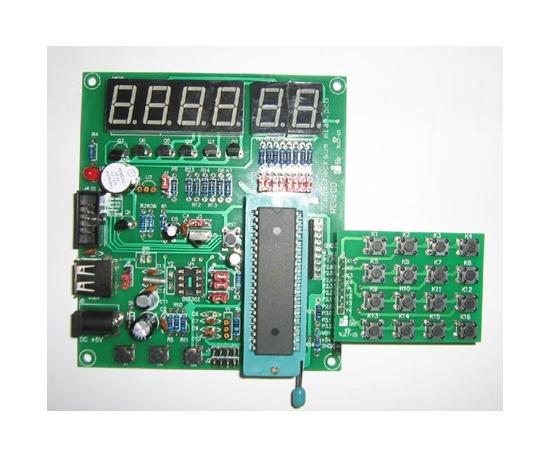

14. 4*4行列鍵盤 (四乘四矩陣鍵盤，完全獨立分開)
15. RF315-SC2272接收頭(可做無線遙控開關控制) 需加 DG-2272 插板

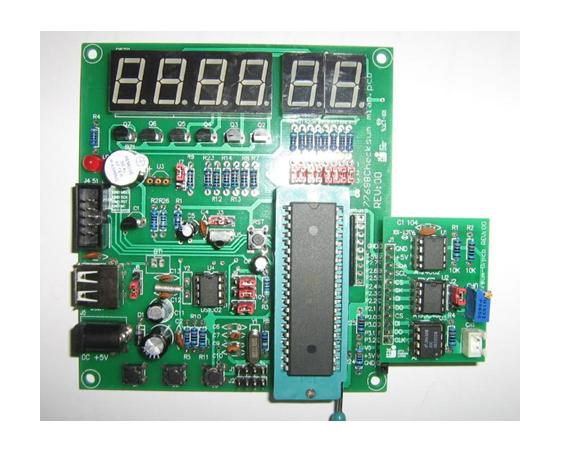

16. 24C02 93C46 ADC0832-兩路8位A/D轉換 需加DG-24C02/93C46/0832 插板
17. 外加一個仿真監控芯片SST89E516RD就可在KEIL軟件下在線硬件仿真，實現單步執行、斷點執行、執 行到光標行……等等仿真功能,不需要昂貴的仿真器。
KEIL 51仿真環境。
☆ 支持匯編、C語言混合調試。
☆ 可單步、斷點、全速運行調試程序；可參考變量、RAM變量。
☆ 32K（或64K） 程序仿真空間。
☆ 完全仿真 P0、P2 口。
☆ 仿真頻率 6-40MHz 晶振可選，系統配置 11.0592 MHz 。
☆ 可以仿真標準的 89C51 ， 89C52 ，89C54，89C58等51內核的單片機。
☆ 仿真器占用T2定時器、UART口，用于執行仿真程序，用戶不能使用

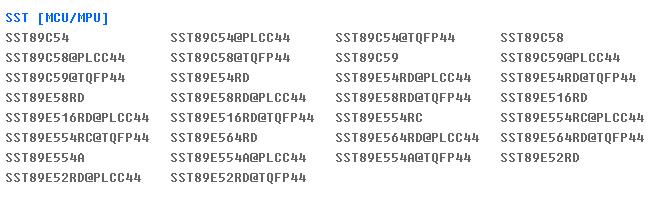

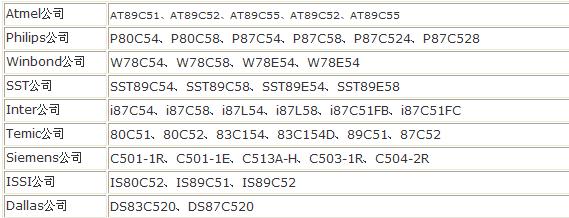

仿真器支持的器件列表如下：

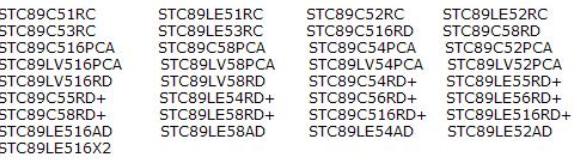

18.可燒錄STC89全系列單片機 . 40Pin 強抗干擾51兼容型（AD）
二. 標準配置價格：160元/套（不含郵費），標準配置如下：
（1） 主機一臺；
（2） USB取電線一條；
（3） 串口線一條；
（4） DS1302時鐘芯片1個；
（5） 11.0592M 晶振1個；
（6） STC89C52
（7） DG-LED插板；
（8） DG-232插板；
（9） DG-KEY插板；
（10） 銅柱4個（已經安裝到板子上或者沒有安裝）；
（11） 配套光盤一張(包括了本站所有配套匯編和C語言學習示例程序、內含下載軟件、使用說明、開發板電路原理圖、全套電路圖、配套編軟件、配套匯編和C語言編譯軟件、電子書教程、KeivuV2視頻教程)；
三. 可選附件：
（1） DG-2272插板--RF315-SC2272接收頭(可做無線遙控開關控制)--30元；
（2） DG-24C02/93C46/0832 插板 (24C02-I2C 總線接口 93C46-串行EEPROM ADC0832-兩路8位串行A/D轉換)；--35元；
（3） 1602字符液晶顯示模塊： 25元/個；
（4） 4鍵無線搖控器: 18元/個；
（5） DS18B20溫度檢測芯片: 12元/個；
（6） 74HC164串口顯示實驗板: 35元/個
（7） 杜邦頭連接線25CM 10PCS: 4元/包
（8） DC 5V開關電源: 15元/個
（9） 仿真監控芯片SST89E516RD: 30元/個
（10）51編程器(可燒錄AT89C51/52/55單片機,串口燒錄,燒寫速度快,提供燒錄軟件): 40元/個
（11） USB轉串口線-(PL2303HX+SP213雙芯片)(支持STC單片機USB的程序下載): 65元/個
（12） USB ISP在線下載+編程器(可下載和燒錄51/AVR/SST/WINBOND單片機) : 130元/個

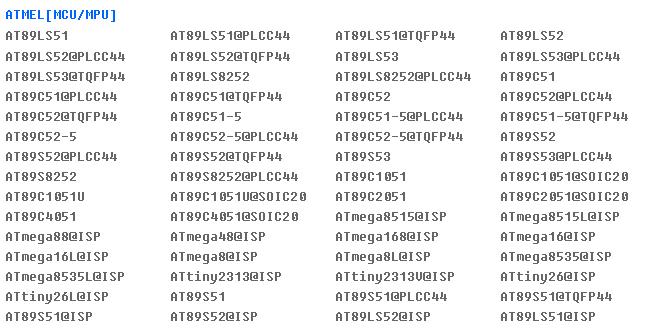

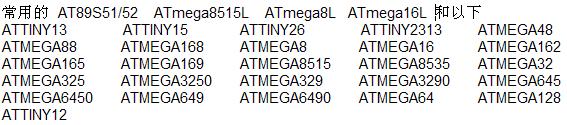

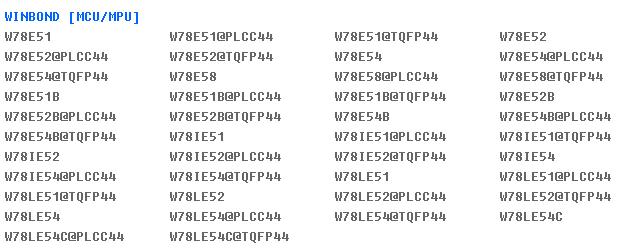

以下為支持下載和燒錄的單片機型號列表
尾綴含“@ISP”表示ISP方式支持的器件型號
四.51Hei150B-51開發板主要元器件清單
|
標號 |
名稱 |
功能說明 |
|
J1 |
電源 +5V 短接針 |
|
|
J2 |
電源GND 短接針 |
|
|
J3 |
搖控接收頭信號口短接針 |
|
|
J4 |
51 ISP 下載線接口 |
51 ISP 下載線接口 |
|
J5 |
5V電源座 |
DC5V 電源輸入端 |
|
J6 |
LCD 1602 接口插座 |
LCD 1602 座 |
|
J7 |
18B20溫度檢測口短接針 |
18B20溫度檢測口接 P3.0通過杜邦連接線可任意接哪個I/O口 |
|
J8 |
電源短接開關 |
開關5V電源 |
|
J9 |
DS1302 SCLK 口選擇跳線 |
DS1302 SCLK 接 P3.0 |
|
J10 |
DS1302 I/ O 口選擇跳線 |
DS1302 I /O 接 P3.1 |
|
J11 |
DS1302 RS T 口選擇跳線 |
DS1302 RS T 接 P3.2 |
|
J12 |
LED數碼管段位選擇跳線 |
6個共陽LED數碼管段位接P0，位選接P1.0—P1.4和P3.6 |
|
J13 |
P0口短接針 |
通過杜邦連接線可任意接到其他電路中 |
|
|
|
|
|
U1 |
AT89S51/52 |
51單片機 |
|
U2 |
PIC1803 |
一體化紅外接收頭 |
|
U3 |
DS18B20 |
1-Wire串行溫度傳感器 |
|
U4 |
DS1302 |
SPI串行實時時鐘電路 |
|
|
|
|
|
USB1 |
USB 取電座 |
取電腦上的+5V電源 |
|
DISP1
A1
A2 |
LED數碼管 |
6個共陽LED數碼管段位接P0，位選接P1.0—P1.4和P3.6 (可做記數器、遙控碼顯示、頻率計、電子鐘等各種顯示實驗) |
|
BZ1 |
蜂鳴器 |
BZ1接P3.7 (蜂鳴器聲音輸出(可以讓單片機發聲、唱歌，讓單片機變成電子琴) |
|
S1—S3 |
獨立按鍵 |
S1接P3.3 S2接P3.4 S3接P3.5 (可做按鍵掃描，中斷，計數器) |
|
RST |
復位按鍵 |
單片機手動復位 |
常見問答：
1、還需要另外買編程器嗎？
答：不需要另外購買編程器。不需另外購買編程板、燒錄器，因?yàn)楸景逡耘溆蠭SP下載線完成了這些功能。本套已經配有一張光盤，串口線，USB線，10根雙頭連接線，不需要另外再購任何產品就可以學習、開發、實驗單片機產品了。
2、能不能仿真？
答：這是初學者最關注的問題。因?yàn)槌鯇W(xué)者不懂，仿真實際上就是模擬運行，也相當于是做實驗。仿真還分為軟件仿真和硬件仿真，軟件仿真這是每一家都有的，由于ATMEL芯片的10萬次超長壽命和使用方便性，可以隨時看到軟件執行結果，因些硬件仿真的意義已經變得不大了.需要的朋友購買本板時再加30元，本站可以贈送一個含仿真監控程序的SST89E516RD,本板不作任何更改，就可以直接實現硬件仿真，實現單步執行、斷點執行、執行到光標行……等等仿真功能，效果和別站百元以上的仿真完全相同
3、有沒有DS18B20數字測溫度接口？
答：這是非�？尚τ挚蓺獾膯�(wèn)題，當然有了，并且好多個。這實際上就是一個串行通信的應用，利用單片機的IO口和溫度測試器件通信傳輸數據而已。本板上IO口也是可以獨立用插座線連接的，當然可以接DS18B20了，不過，DS18B20基本上都是需要另外買的，要不然的話，買本板時加多12元，本站就可以賺送一只DS18B20。
4、有沒有英文、漢字、點陣液晶顯示模塊接口？
答：這個問題和上面的問題有點相同，當然也有。接口是用來信號連接交換數據的，本板的插針是可以全部開放的，大家想要怎么連，就怎么連，這跟別站的某些高端的實驗套件的某些功能是一模一樣的，不存在別人能連接顯示出特定的字符，本站的連接了就不顯示。不過，液晶模塊是需要大家另外買的，這些都屬于標準配件，規格很多，價格十幾元、幾十元不等，次品往往只要幾元錢以下，大家可以在任意地方購買。
5、有沒有步進電機？
答：步進電機的確很多應用，但本板沒有。不過，如果大家有這方面的需要，大家可以另外用萬能板組裝一個步進電機驅動板，然后用雙頭連接線和本板連接進行控制。另告訴大家一個最便宜的步進電機來源：報廢的電腦軟驅中就有一個步進電機。
6、學單片機難不難？ 答：又難又容易。難就是難入門，單片機對于不入門的人來說，是另一個天地。單片機實際上很簡單，不論是測溫度、還是電子鐘、還是串行通信、還是液晶顯示、還是步進電機等等，都是對數據（或者命令）的傳輸、處理。學會了單片機后，與其說單片機很難，例不如說培養一個人的邏輯思維能力難，用編程語言實現想象的功能難，而這些是最花時間最花精力的。
7、擔心不發貨？
答：憑我們51hei.com網站在單片機界的影響力和信譽絕對不可能發生,我們做網上生意講的是一個誠信也不會為了一時的小利而不發貨,我們網站還開通了論壇和10多個QQ技術群,如給了錢而不發貨我們網站早就不能開下去了.
8、擔心我們騙人？
答本站公布的產品和功能肯定是能真實的，如果不是無意的描述錯誤，或者出現明顯的不符合的情況，我們是可以無條件接受退貨。
購買實驗板請聯系我們：QQ：125739409 EMAIL: hkccd@163.com 手機：158,8668,4881

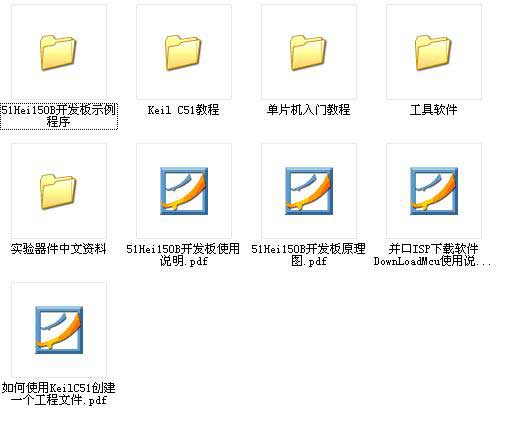

配套技術光盤資料:
配套光盤開發板示例程序:

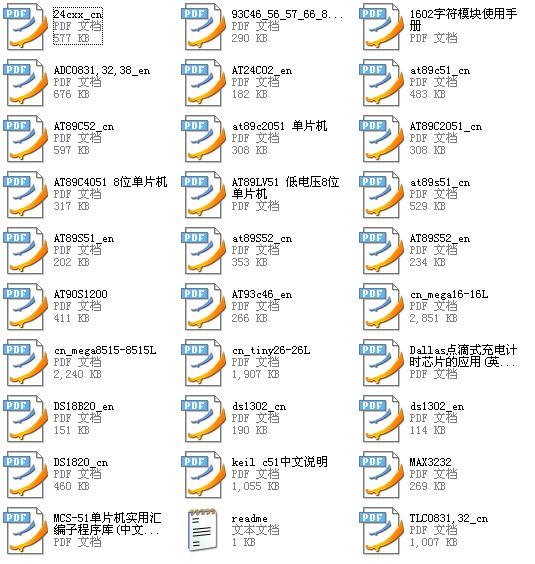

配套光盤實驗器件中文資料:

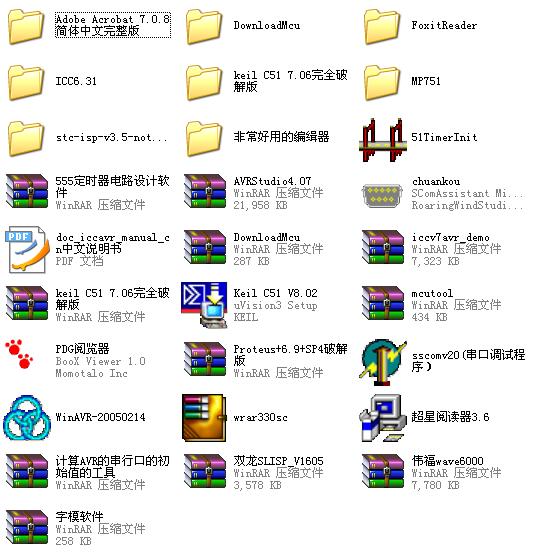

配套光盤工具軟件:

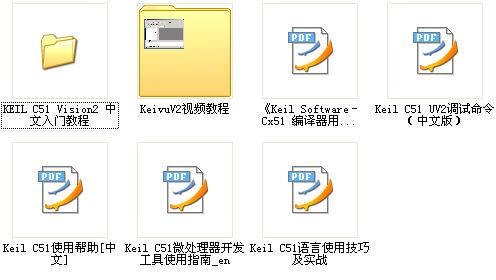

配套光盤Keil C51教程:

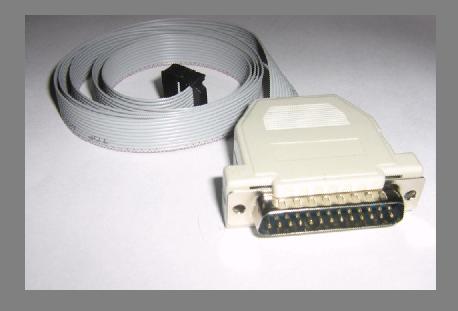

此并口ISP下載器可在SL ISP_V1.6.0.5(雙龍 ISP下載軟件)軟件下,下載程序.
使用HC244芯片，帶5V1過壓保護，帶防止誤插到JTAG座時的目標板電源保護�！ �
并口ISP有三種工作模式。正常情況下，大家不用作任何調整。我們?cè)O(shè)計時已經考慮好。
不過，如果你想做測試，可以打開外殼，作以下的調整：
J2 、J3同時短路時，為 Value Added Pack Dongle 工作模式（出廠缺省值）。
J2短路，J3斷開時，為 STK300 或 AVR ISP Dongle 工作模式。
J2斷開，JP3短路時，為 STK200 或舊版本的 Kanda ISP Dongle 工作模式。
本下載線缺省的工作模式為：Value Added Pack Dongle 。
購買實驗板請聯系我們：QQ：125739409 EMAIL: hkccd@163.com 手機：158,8668,4881
