LM317的PWM調壓問題

  [復制鏈接]
ID:149278 發表于 2017-4-21 17:00 | 顯示全部樓層 |閱讀模式
請問大神這個電路怎么理解,看不懂
回復

使用道具 舉報

ID:111634 發表于 2017-4-21 20:17 | 顯示全部樓層
電路不完整或者有誤


LM317輸出電壓可調集成穩壓器

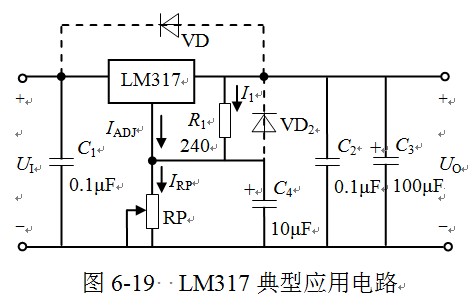

LM117/217/317輸出電壓可調集成穩壓器除工作溫度范圍參數不同(117:-55℃~+150℃;217:-25℃~+150℃;3170℃~+125℃)外,其余電路參數均相同。TO220封裝外形正視圖同圖6-15。引腳1、23依次為調整端(Adjust)、輸出端和輸入端。圖6-19LM317典型應用電路。


LM317有二個特點:一是輸出端與Adj端之間有一個穩定的帶隙基準電壓UREF =1.25V;二是IADJ 50μA。因此按圖6-19,輸出電壓:


UO=I1R1+(I1+IADJ)RpI1(R1+Rp)= 1.gif (R1+Rp)=(1+ 2.gif )UREF             6-11


上式表明,輸出電壓UO與取決于RPR1的比值,調節RP即能調節輸出電壓UO 。電路說明如下:


R1的取值范圍應適當,一般取120240Ω,I1= UREF / R1=105mA,滿足I1 3.gif IADJ,IADJ可忽略不計,R1越小,輸出電壓精度及穩壓性能越好;但R1過小,功耗過大,熱穩定性變差,一般可選用RJX/0.25W電阻(金屬膜)。


⑵ 調節RP即可調節輸出電壓,RP可選用線性線繞電位器或多圈電位器。其最大阻值視輸入輸出電壓值。LM317輸入電壓不得高于40V。輸入輸出電壓最小壓差2V。


⑶ 電容C4用于旁路RP兩端的紋波電壓。D2用于輸出端短路時提供C4放電回路,D1用于輸入端短路時提供C3的放電回路,以防損壞LM317。
以上摘自張志良編著《模擬電子技術基礎》(ISBN 7-111-19362-8)機械工業出版社
回復

使用道具 舉報

ID:149278 發表于 2017-4-21 20:55 | 顯示全部樓層
zl2168 發表于 2017-4-21 20:17
電路不完整或者有誤

通過改變電阻來調壓這個我知道,其實我是想問LM317是如何通過PWM調壓的?
回復

使用道具 舉報

ID:123289 發表于 2017-4-21 21:16 | 顯示全部樓層
PWM能調壓,但不能輸出大電流(如1A)。
317是個可調壓器,能輸出大電流,但調壓依耐于ADJ端,ADJ端電流很小。
將PWM與317結合起來,就形成一個:可用PWM控制電壓輸出,且輸出電流較大的穩壓電源。
回復

使用道具 舉報

ID:149278 發表于 2017-4-21 22:09 | 顯示全部樓層
yzwzfyz 發表于 2017-4-21 21:16
PWM能調壓,但不能輸出大電流(如1A)。
317是個可調壓器,能輸出大電流,但調壓依耐于ADJ端,ADJ端電流很 ...

UO=I1R1+(I1+IADJ)Rp,PWM通過改變公式中的IADJ從而改變UO是這樣嗎?能就我發的那部分電路圖具體解釋一下其實現的原理嗎?
回復

使用道具 舉報

ID:151348 發表于 2017-4-22 09:04 | 顯示全部樓層

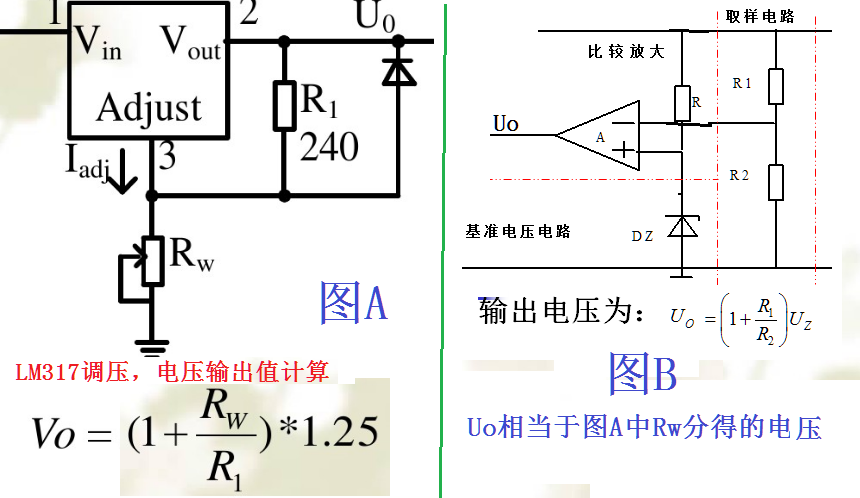

把你的圖分解成圖A和圖B。
PWM經過濾波電路(R14/C25/R15/C26)后變成直流電,輸入LM358,這直流電的電壓相當于圖B中的基準電壓Uz,調節PWM使得Uz改變,從而使Uo改變,最后改變LM317Adjust腳的電壓(就是IADJ*Rp)
回復

使用道具 舉報

ID:123289 發表于 2017-4-23 08:45 | 顯示全部樓層
認識:UO=I1R1+(I1+IADJ)Rp
這認識,說明你未學到真諦,太死板!
這樣看不行嗎(不管它是不是穩壓電路):
UO=UR12+UC30,對不對(你上的圖,這是電路原理,我故意用這兩個元件做參考,是幫你理解電路)。
UR12是317的1-2腳之間的電壓,沙發已告訴你了=1.25V,你也可以查317手冊核對一下。
UC30是運放的輸出,運放是一個放大型跟隨器的用法,其輸出電壓與3腳的輸入電壓相關形(K倍),即取決于雙RC對PWM的濾波。
回復

使用道具 舉報

ID:149278 發表于 2017-4-23 11:23 | 顯示全部樓層
imxuheng 發表于 2017-4-22 09:04
把你的圖分解成圖A和圖B。
PWM經過濾波電路(R14/C25/R15/C26)后變成直流電,輸入LM358,這直流電的電壓 ...

謝謝你的解釋,解析得很清楚,但我還有一點疑問,那我那個電路圖RW是多少?怎么算?望賜教。
回復

使用道具 舉報

ID:149642 發表于 2024-8-15 08:34 | 顯示全部樓層
yzwzfyz 發表于 2017-4-21 21:16
PWM能調壓,但不能輸出大電流(如1A)。
317是個可調壓器,能輸出大電流,但調壓依耐于ADJ端,ADJ端電流很 ...

為什么pwm就不能夠輸出大電流呢?在pwm上加個電容器試試看。
回復

使用道具 舉報

ID:344848 發表于 2024-8-15 19:22 | 顯示全部樓層
先計算5v電壓經R17和R21分壓后R21的電壓Vr21=5*270/(3000+270)=0.4128V
(Vo1-Vi)/R19=(Vi-Vr21)/R18
得到Vo1=4.235Vi-1.336V
Vo=Vo1+1.25V
Vo=4.235Vi-1.336V+1.25V=4.235Vi-0.086V
其中Vi為PWM經R14、R15、C25、C26濾波后的電壓,Vo1為運放輸出的電壓。Vo為LM317T輸出電壓。
回復

使用道具 舉報

ID:344848 發表于 2024-8-15 19:37 | 顯示全部樓層
上傳數據手冊,數據手冊中例9可得運放輸出電壓與LM317之間的關系。
lm317.pdf (959.34 KB, 下載次數: 1)
回復

使用道具 舉報

ID:344848 發表于 2024-8-15 19:43 | 顯示全部樓層
溫馨提醒,需要解決問題,需要給全電路圖!這是相當成熟的電路,沒必要半藏半漏。
回復

使用道具 舉報

ID:344848 發表于 2024-8-15 21:18 | 顯示全部樓層
這個電路的偏置電壓取值不正確,導致PWM=0時,LM317輸出負電壓!R17=3.3K
先計算5v電壓經R17和R21分壓后R21的電壓Vr21=5*270/(3300+270)=0.3782V
(Vo1-Vi)/R19=(Vi-Vr21)/R18
得到Vo1=4.235Vi-1.223V
Vo=Vo1+1.25V
Vo=4.235Vi-1.2236V+1.25V=4.235Vi+0.027V
回復

使用道具 舉報

ID:344848 發表于 2024-8-15 21:26 | 顯示全部樓層
另,若使LM317在PWM=0時,輸出0V電壓,建議R21改為精密電位器,阻值為500Ω。
回復

使用道具 舉報

ID:1079566 發表于 2024-8-16 07:23 | 顯示全部樓層
LM317的1,2腳是固定的1.25V R1選擇240,是因為LM317有最低負載電流(經典值大概是5mA)
當使用運放+LM317這種電路時, 輸出電壓為V1(LM324,1腳輸出電壓)+1.25V. 與電阻R1無關了,

用LM317的好處:電路簡化.因為如果是功率管NPN,要有基極電流驅動電路, 這個驅動電流最大可能要20mA(輸出1A時).
