RS232轉電流環電路資料原理圖和pcb圖

電梯直達

樓主

ID:203812 發表于 2017-5-24 18:36 | 只看該作者 |只看大圖回帖獎勵

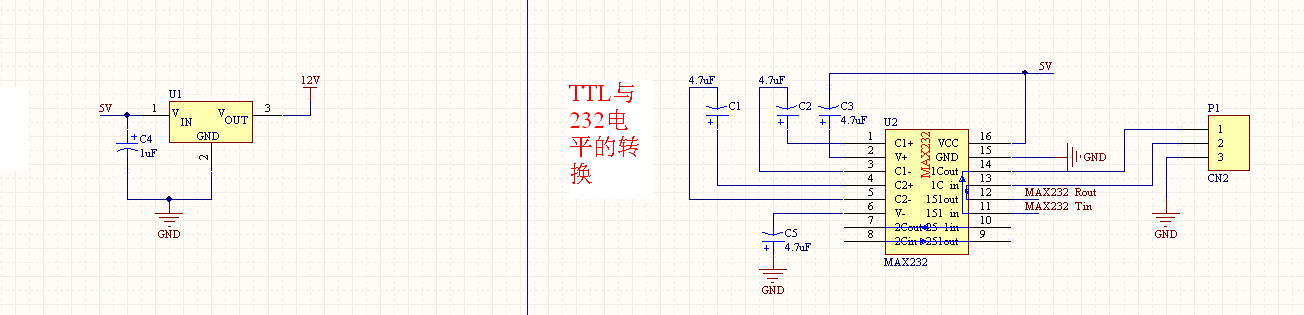

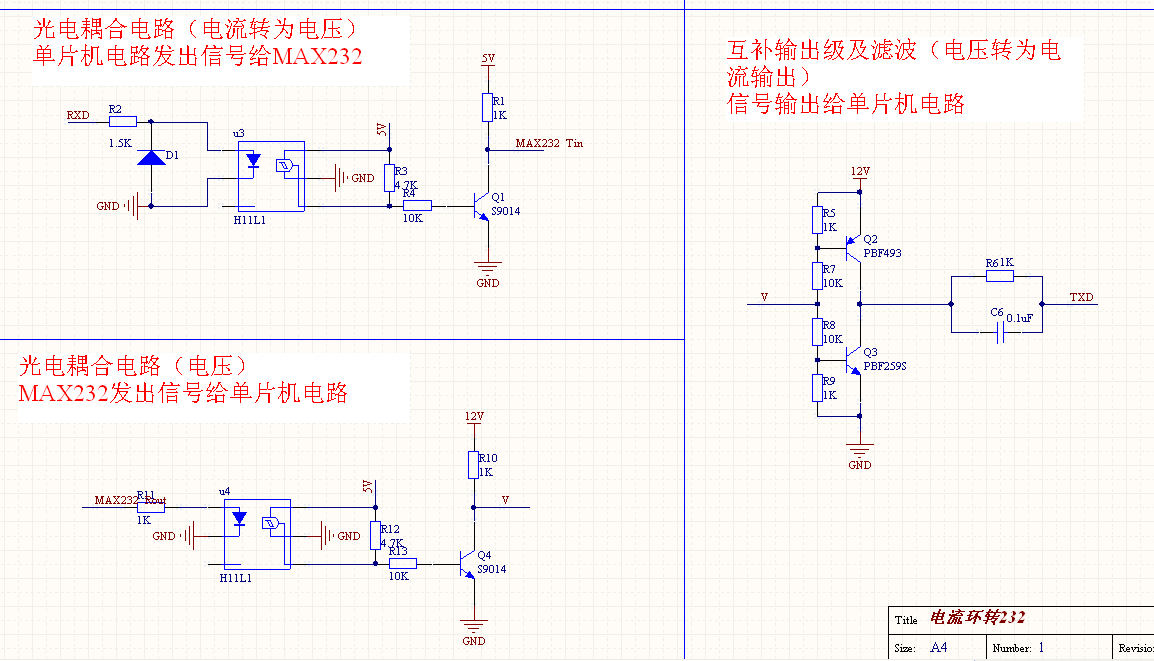

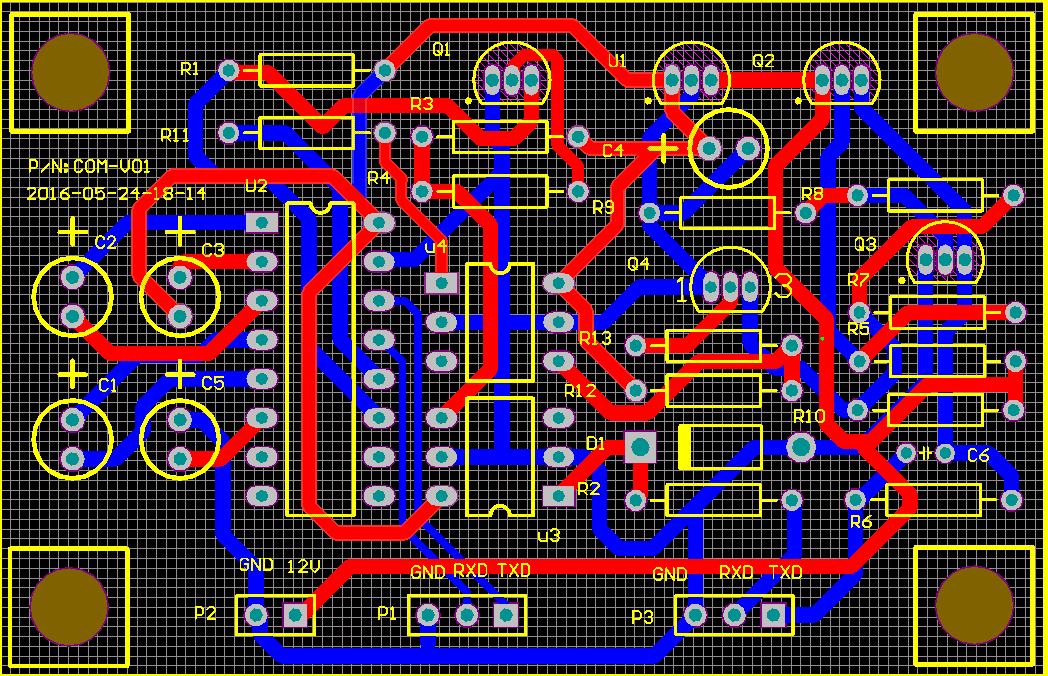

自己照著實物畫的RS232轉電流環 AD格式的原理圖和pcb圖




分享到: QQ好友和群 QQ空間 騰訊微博 騰訊朋友

回復

沙發

ID:203812 發表于 2017-5-24 18:39 | 只看該作者

資料壓縮包

773.16 KB, 下載次數: 42, 下載積分: 黑幣 -5

回復

板凳

ID:161144 發表于 2017-12-19 09:04 | 只看該作者

資料不錯，收下了。
