用20個開關控制，20個LED燈 74HC595實現 緊急求助

ID:51533 · 發表于 2017-6-9 20:12

現在要用20個開關控制，20個LED燈，用74HC595串口轉并口實現！要求每個開關控制一個燈，并且每個燈互相不能干擾，正常情況下從LED1-LED20進行一個一個亮！但是每次要發送8個數據會影響其他的燈。
不如我先按下低8個其他7個都會相應賦值！

ID:82765 · 發表于 2017-6-9 22:16

提示: 作者被禁止或刪除內容自動屏蔽

ID:111634 · 發表于 2017-6-9 22:49

本帖最后由 zl2168 于 2017-6-9 22:56 編輯

串行輸入輸出，20個按鍵20個LED燈？多了一點，
給你2個案例，8個按鍵8個LED燈，要擴展成20個，也容易。
實例33 74HC164+165虛擬串行輸入輸出
實例34 CC4021+4094虛擬串行輸入輸出
先Proteus仿真一下，確認有效。

實例33 74HC164 165虛擬串行輸入輸出.rar (40.07 KB, 下載次數: 36)

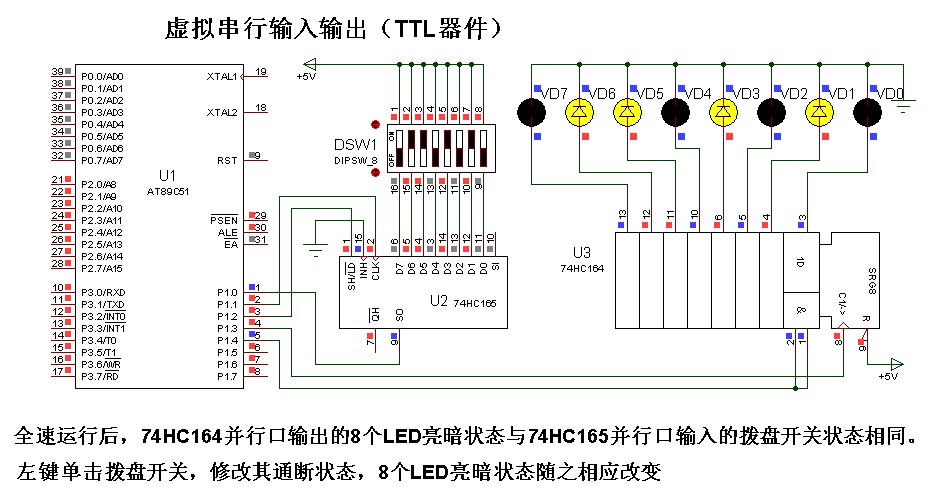

74HC164 165虛擬串行輸入輸出.jpg

實例34 CC4021 4094虛擬串行輸入輸出.rar (41 KB, 下載次數: 16)
CC4021 4094虛擬串行輸入輸出.jpg

摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.。書中電路和程序設計有詳細說明，程序語句條條有注解。仿真電路和Hex文件能在清華出版社網站免費下載，程序源代碼只能到書上看了。到圖書館借，或到新華書店翻閱，或到網上書店打折購買。

ID:123289 · 發表于 2017-6-10 10:40

提示：595在串移數據時是可以暫不輸出的，即不改變原來的輸出數據！可以在串行數據完成移位后再輸出，請樓主再細讀一下595的手冊。

ID:472242 · 發表于 2019-2-9 04:49

都不用加74HC595,燈用點陣,按鍵這里有一個很好的資料http://www.torrancerestoration.com/bbs/dpj-146319-1.html

ID:90338 · 發表于 2019-2-14 16:59

如果用595，需要用3個595級聯才夠，20個輸入可以用多選譯碼器解決
