發個我用了很久的單片機PWM調節程序,0-9共10檔調節。

[復制鏈接]
跳轉到指定樓層
樓主
ID:159139 發表于 2017-6-20 21:42 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式

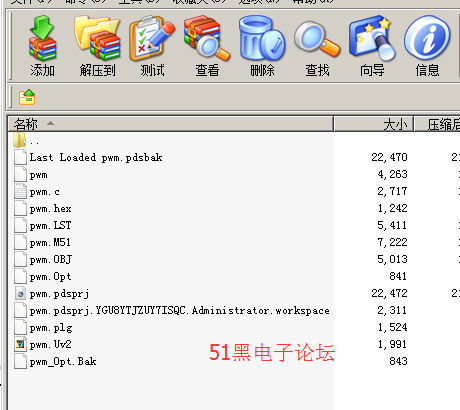

是基于51單片機制作的，此pwm程序注釋的很多，特別適合新手學習。本程序使用定時實現定時，使用開關語句實現檔位調節。上電時檔位0，停止時檔位0，最大可加至檔位9。 PWM-十檔增減.rar (54.38 KB, 下載次數: 63)

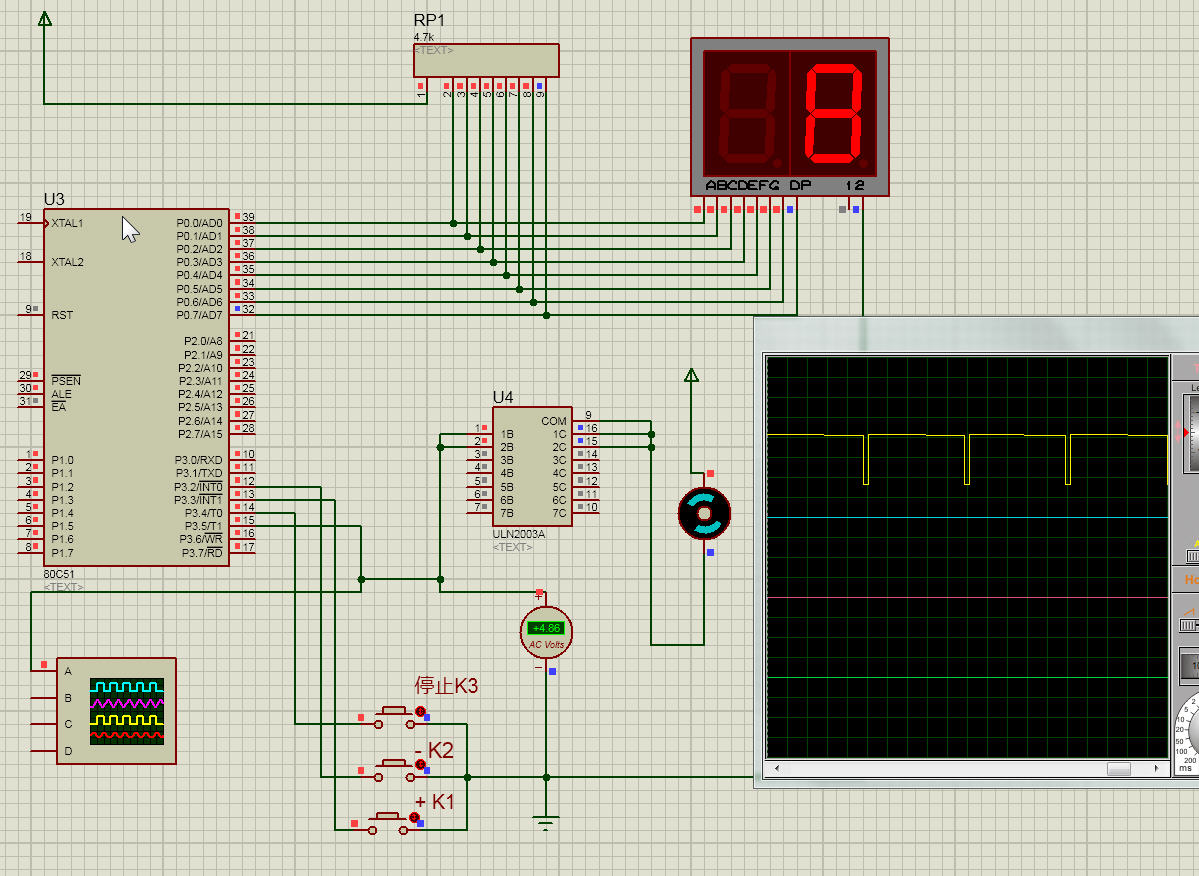

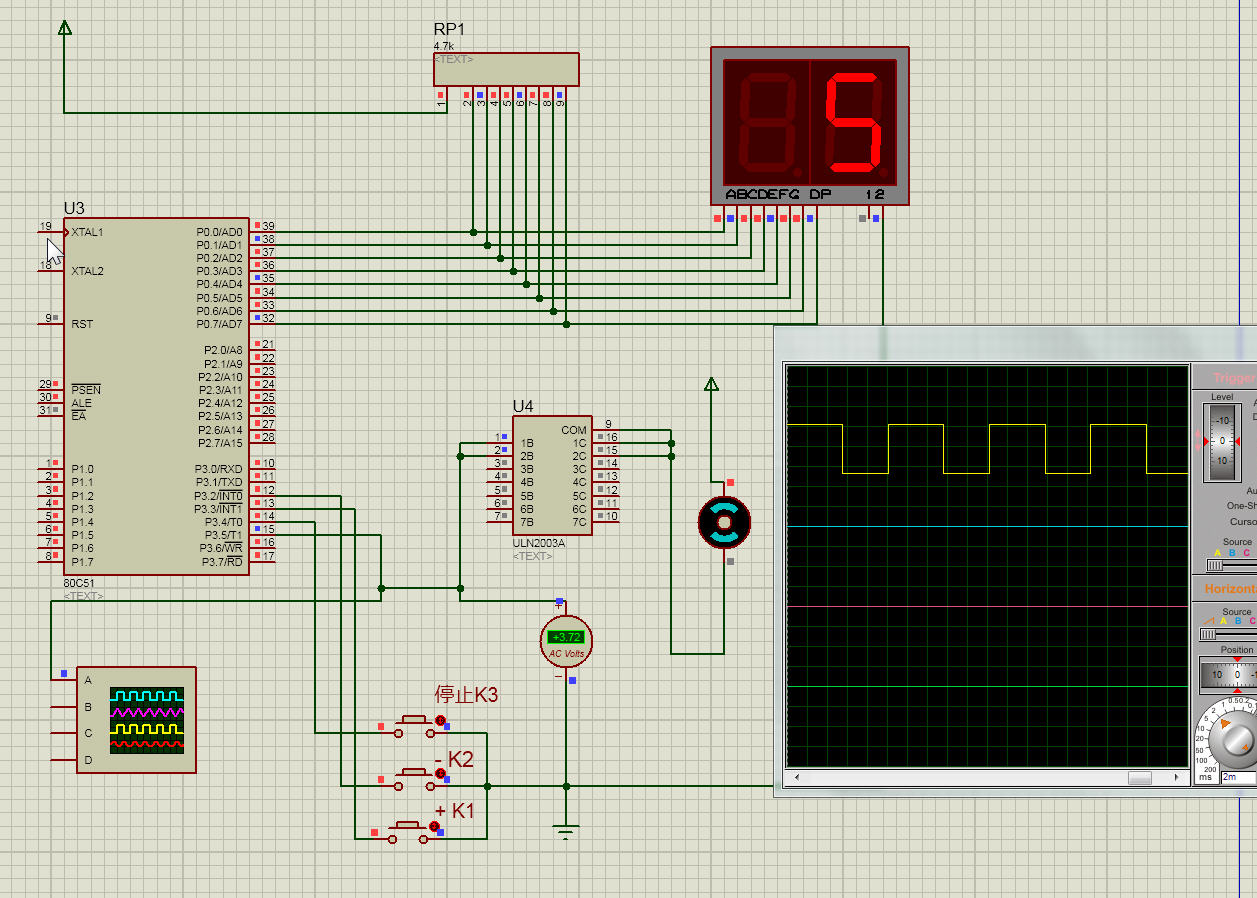

仿真是新弄的Proteus 8 的文件。


單片機源程序如下:
  1. /*直流輸出的脈寬調整，0-9共
  2. 10檔9為最大輸出，0-9的變
  3. 化規律為最小-最大，用兩鍵實現增和減。
  4. 朱旭東
  5. 2011年11月4日 使用STC15F104E時，無顯示, 而且只有P3口 */

  7. #include <reg52.h>
  8. sbit KEY2 = P3^2;
  9. sbit KEY1 = P3^3;
  10. sbit KEY3 = P3^4;
  11. sbit PWM =P3^5;
  12. sbit PWM1 = P3^1;
  13. unsigned char CYCLE; //定義周期 如果是10 則周期是10 x 定時時間
  14. unsigned char PWM_ON ;//定義高電平時間
  15. void delay(unsigned int cnt)
  16. {
  17. while(--cnt);
  18. }

  20. main()
  21. {
  22. unsigned char PWM_Num=0;//定義檔位

  24. P0=0x3f;
  25. P3=0xff;//因為104E上電時P3.3為低電平
  26. TMOD |=0x01;//定時器設置 1ms in 12M crystal
  27. TH0=(65536-1000)/256;
  28. TL0=(65536-1000)%256;//定時1mS

  30. IE= 0x82;  //打開中斷
  31. TR0=1;

  33. CYCLE = 20;// 時間可以調整 這個是20步調整 周期20ms 如果閃爍可減小定時或周期
  34. while(1)
  35.   {
  36. if(!KEY1)//加
  37.   {
  38.    delay(60000);//104延時, 使用51時需要60000/12
  39.    if(!KEY1)
  40.      {
  41.       while(!KEY1);//松手檢查
  42.       PWM_Num++;
  43.           if(PWM_Num==10)PWM_Num=9;
  44.        switch(PWM_Num){
  45.        case 0:P0=0x3f;PWM_ON=0;break;//高電平時長
  46.        case 1:P0=0x06;PWM_ON=2;break;
  47.        case 2:P0=0x5b;PWM_ON=4;break;
  48.        case 3:P0=0x4f;PWM_ON=6;break;
  49.        case 4:P0=0x66;PWM_ON=8;break;
  50.        case 5:P0=0x6d;PWM_ON=10;break;
  51.        case 6:P0=0x7d;PWM_ON=12;break;
  52.        case 7:P0=0x07;PWM_ON=16;break;
  53.        case 8:P0=0x7f;PWM_ON=18;break;
  54.        case 9:P0=0x6f;PWM_ON=20;break;
  55.        default:break;
  56.      }
  57.    }
  58.   }

  60. if(!KEY2)//減
  61.   {
  62.    delay(60000);//104延時, 使用51時需要60000/12
  63.    if(!KEY2)
  64.      {
  65.       while(!KEY2);//松手檢查
  66.       PWM_Num--;
  67.           if(PWM_Num==-1)PWM_Num=0;
  68.        switch(PWM_Num){
  69.        case 0:P0=0x3f;PWM_ON=0;break;//高電平時長
  70.        case 1:P0=0x06;PWM_ON=2;break;
  71.        case 2:P0=0x5b;PWM_ON=4;break;
  72.        case 3:P0=0x4f;PWM_ON=6;break;
  73.        case 4:P0=0x66;PWM_ON=8;break;
  74.        case 5:P0=0x6d;PWM_ON=10;break;
  75.        case 6:P0=0x7d;PWM_ON=12;break;
  76.        case 7:P0=0x07;PWM_ON=16;break;
  77.        case 8:P0=0x7f;PWM_ON=18;break;
  78.        case 9:P0=0x6f;PWM_ON=20;break;
  79.        default:break;
  80.      }
  81.    }
  82.   }

  84.   if(!KEY3)  //停止
  85.   {
  86.    delay(60000);//104延時, 使用51時需要60000/12
  87.    if(!KEY3)
  88.      {
  89.       while(!KEY3);//松手檢查
  90.       PWM_ON=0;
  91.       PWM_Num=0;
  92.       P0=0x3f;
  93.      }
  94.      }

  96. }
  97. }


  100. /********************************/
  101. /*      定時中斷                */
  102. /********************************/
  103. void tim(void) interrupt 1 using 1
  104. {
  105. unsigned char count; //
  106. TH0=(65536-1000)/256;
  107. TL0=(65536-1000)%256;//定時1mS

  109. if (count==PWM_ON)//達到所設高電平次數
  110. ……………………

  112. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼



評分

參與人數 2黑幣 +55 收起 理由
yh2393105053 + 5 共享資料的黑幣獎勵！
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:196311 發表于 2017-6-21 21:30 | 只看該作者
剛好想搞pwm，下載參考一下，謝謝
回復

使用道具 舉報

板凳
ID:211296 發表于 2017-6-28 22:37 來自觸屏版 | 只看該作者
jxdianqi 發表于 2017-6-21 21:30
剛好想搞pwm，下載參考一下，謝謝

謝謝，好東西
回復

使用道具 舉報

地板
ID:215255 發表于 2018-1-8 16:56 | 只看該作者
Proteus 8的原理圖沒有給出啊
回復

使用道具 舉報

5#
ID:248394 發表于 2018-1-13 16:56 | 只看該作者
MAKR 剛好想找相關的資料
