PCF8583引腳圖及pdf中文資料帶應用電路與程序(共31頁)

ID:216495 · 發表于 2017-7-2 10:26

完整版，中文解釋，加程序

PCF8583芯片簡介：
1、PCF8583 是 P H IL IPS公司制造的帶有256×8bit RAM的 8引腳日歷/時鐘芯片.
2、兩線串行 I2C 總線接口,內含完整的振蕩,分頻,上電復位電路,并具備計時,日歷,定時,鬧鐘和中斷輸出功能.
3、帶 256 字節靜態 RAM
4 可以做到 1/100 秒采集,報警控制輸出.
5.具有定時和時鐘兩種模式進行控制操作.
6 結構簡單,占用單片機端口少,功耗極低.

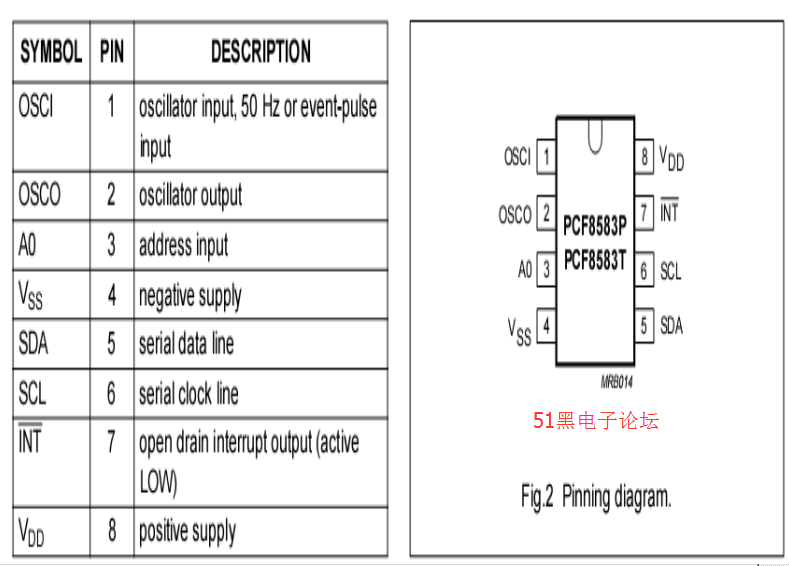

PCF8583引腳圖：

3.片內寄存器功能描述
在 256 字節 RAM 中,前 16 字節(地址 00～0FH)是帶有特殊功能的寄

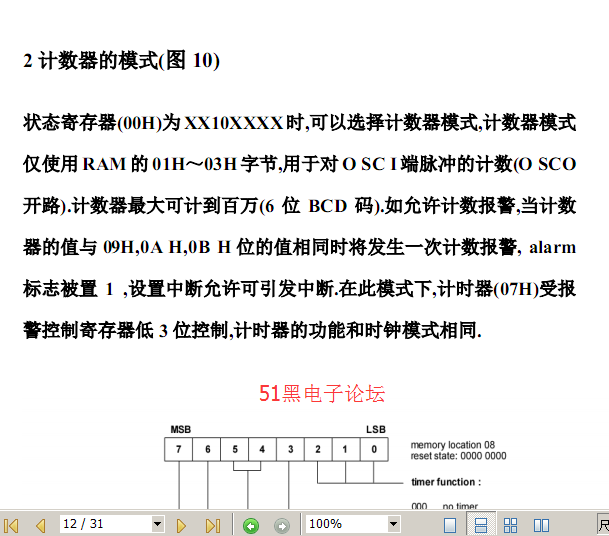

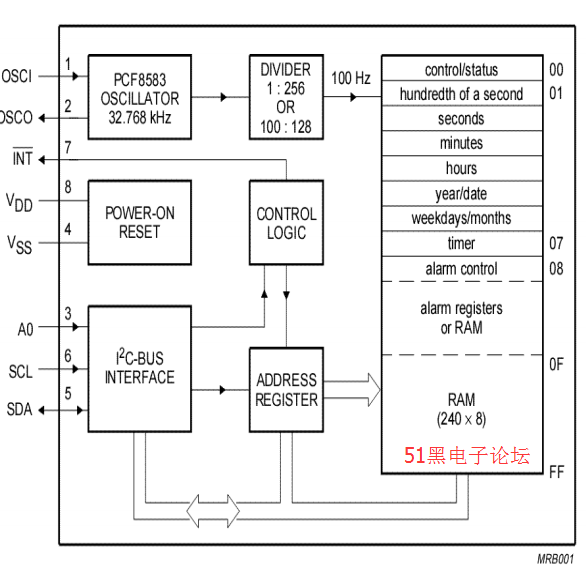

存器,(10-FF 為靜態存儲)現分述如下: 內部結構如圖2：

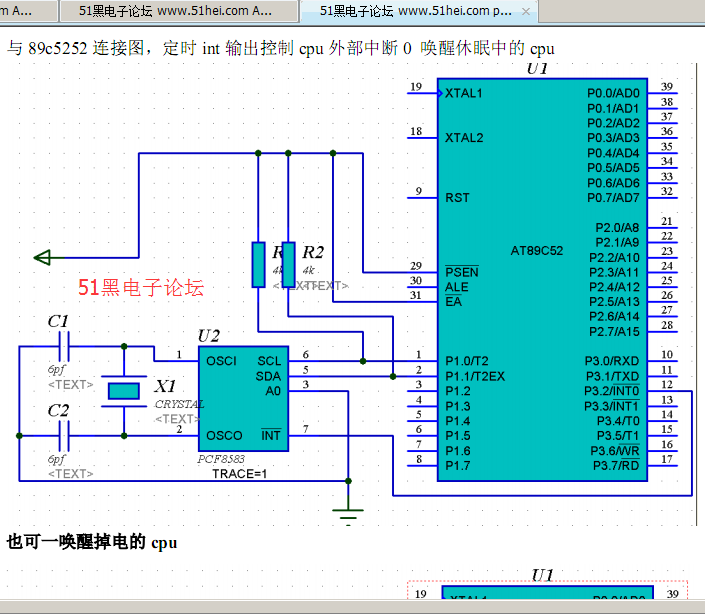

PCF8583應用電路：

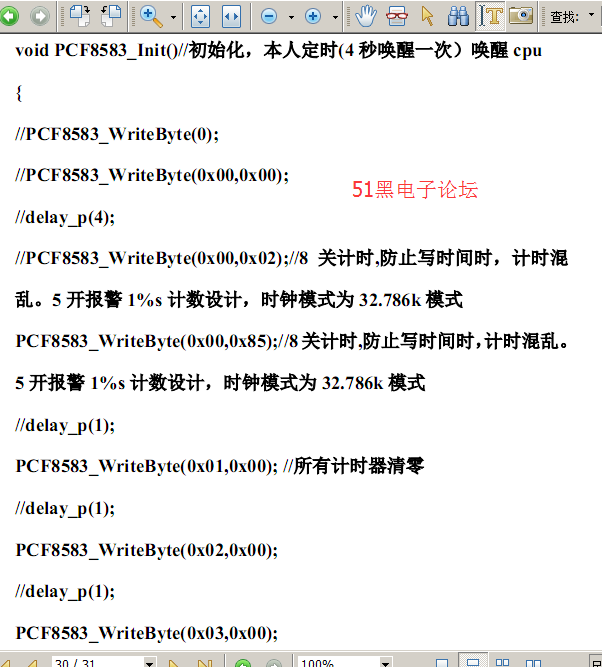

PCF8583的單片機程序如下：

完整的PCF8583 pdf格式中文資料文檔51黑下載地址（共31頁）：

pcf8583.pdf (568.61 KB, 下載次數: 37)
