單片機紅外遙控解碼ASM匯編程序

[復制鏈接]
跳轉到指定樓層
樓主
51系列單片機做的紅外遙控解碼


單片機匯編語言源程序如下:
  1. /**紅外遙控解碼范例**/
  2. /**作者：田開坤**/
  3. /**較網上可以下載到的程序相比，本代碼考慮了解碼過程容易死機的問題，采取辦法解決了，可以解碼失敗，但決不死機**/

  5. DQ      equ     0ebh            ;P4.3定義接口，參考STC89C51數據手冊
  6. EX2     equ     0c2h            ;外部中斷2，參考STC89C51數據手冊
  7. SEG1    equ     0ffech          ;數碼管1（最右）
  8. SEG2    equ     0ffedh          ;數碼管2
  9. SEG3    equ     0ffeeh          ;數碼管3
  10. SEG4    equ     0ffefh          ;數碼管4（最左）
  11. BYT_DLY equ     5FH             ;延時函數參數變量
  12. DA_BUF  equ     40H             ;解碼出的數據緩沖區，包括41H


  15.                 ORG 0000h
  16.                 LJMP main

  18.                 ORG 003bh       ;外部中斷2入口地址，參考STC89C51數據手冊
  19.                 LJMP EINT3

  21.                 ORG 40h
  22. main:           MOV SP,#60h
  23.                 SETB EA
  24.                 SETB EX2
  25.                 SJMP [        DISCUZ_CODE_1        ]nbsp;         ;原地踏步，等中斷解碼


  28. //中斷接收解碼模塊

  30. EINT3:          CLR EA//關閉
  31.                 MOV R6,#10
  32. SB:             MOV BYT_DLY,#13 ;834uS
  33.                 ACALL DELAY     ;調用834微秒延時子程序
  34.                 JB DQ,EXIT      ;延時834微秒后判斷DQ腳是否出現高電平如果有就退出解碼程序
  35.                 DJNZ R6, SB     ;重復 10 次，目的是檢測在 9000 微秒內如果出現高電平就退出解碼程序
  36. ;-------------------------------;以上完成對遙控信號 起始碼 的 9000 微秒的初始低電平信號的識別!!!!!

  38.                 JNB DQ, [        DISCUZ_CODE_1        ]nbsp;      ;等待,避開 起始碼 低電平
  39.                 JB DQ,[        DISCUZ_CODE_1        ]nbsp;        ;避開結果碼


  42. /*;測試按鍵一次有多少位低電平，不同遙控器不一樣*/
  43. /*;電工電子中心投影遙控器只有32位，這對后邊程序參數設置關系重大
  44.                 CLR A
  45. ADDLOOP:        JNB DQ,$
  46.                 ADD A,#1
  47.                 MOV P1,A
  48.                 JB DQ,cADD
  49.                 sjmp $
  50. */

  52.                 MOV R7,#16      ;忽略前16位系統識別碼 (即地址碼)
  53. AAQQ:           JNB DQ,[        DISCUZ_CODE_1        ]nbsp;       ;通過低電平段
  54.                 ;JB DQ,[        DISCUZ_CODE_1        ]nbsp;       ;以下6行代碼可以用本行替換，但這樣容易出現死機。
  55.                 MOV R6,#255
  56. CTN2:           JNB DQ,DER7     ;等待有效低電平到來，避開 結果碼 高電平
  57.                 MOV BYT_DLY,#3  ;42uS
  58.                 ACALL DELAY     ;調用42微秒延時子程序,延時太短，計數器R6不夠大，延時太長，會錯過最佳檢測點
  59.                 DJNZ R6,CTN2
  60.                 LJMP EXIT       ;防止死機
  61. DER7:           DJNZ R7,AAQQ

  63.                 MOV R1,#DA_BUF  ;設定1AH為起始RAM區
  64.                 MOV R2,#2       ;接收從DA_BUF到DA_BUF+1的2個內存,用于存放操作碼 (即數據碼) 和操作反碼
  65. PP:             MOV R3,#8       ;每組數據為8位
  66. JJJJ:           JNB DQ,[        DISCUZ_CODE_1        ]nbsp;       ;等待通過數據碼的低電平信號,等高電平到來后出去；
  67.                 MOV BYT_DLY,#13 ;834uS
  68.                 ACALL DELAY     ;高電平開始后用840（560<t<1125,）微秒的時間尺去判斷信號此時的高低電平狀態
  69.                 MOV C,DQ        ;將DQ引腳此時的電平狀態0或1存入C中
  70.                 JNC UUU         ;如果為0就跳轉到UUU
  71.                 ;JB DQ,[        DISCUZ_CODE_1        ]nbsp;       ;以下6行代碼可以用本行替換，但這樣容易出現死機。
  72.                 MOV R6,#255
  73. CTN3:           JNB DQ,UUU      ;等待有效低電平到來，避開 結果碼 高電平
  74.                 MOV BYT_DLY,#3  ;42uS
  75.                 ACALL DELAY     ;調用840微秒延時子程序
  76.                 DJNZ R6,CTN3
  77.                 LJMP EXIT       ;防止死機

  79. UUU:            MOV A,@R1       ;將R1中地址的給A
  80.                 RRC A           ;將C中的值0或1移入A中的最低位
  81.                 MOV @R1,A       ;將A中的數暫時存放在R1數值的內存中
  82.                 DJNZ R3,JJJJ    ;接收滿8位換一個內存

  84.                 INC R1          ;對R1中的值加1，換下一個RAM
  85.                 DJNZ R2,PP      ;接收完8位數據碼和8位數據反碼，存放在1AH/1BH中

  87.                 MOV A,DA_BUF
  88.                 CPL A           ;對1AH取反后和1BH比較
  89.                 CJNE A,DA_BUF+1,EXIT    ;如果不等表示接收數據發生錯誤,放棄
  90.
  91.                 MOV R7,DA_BUF   ;將按鍵的鍵值通過數碼管顯示出來!
  92.                 ACALL DISP
  93.                 CLR P1.0        ;蜂鳴器鳴響－嘀嘀嘀－的聲音，表示解碼成功
  94.                 MOV BYT_DLY,#50
  95.                 ACALL DELAY
  96.                 SETB P1.0       ;蜂鳴器停止
  97. EXIT:           SETB EA
  98.                 reti


  101. ;-------------------------延時子程序---------------------------------
  102. ;晶振22.1184M

  104. DELAY:          PUSH    BYT_DLY
  105. DEL31:          PUSH    BYT_DLY
  106. DEL32:          DJNZ    BYT_DLY,DEL32
  107.                 POP     BYT_DLY
  108.                 DJNZ    BYT_DLY,DEL31
  109.                 POP     BYT_DLY
  110.                 DJNZ    BYT_DLY,DELAY
  111.                 RET

  113. //數碼管顯示，數據由R7傳入
  114. DISP:           mov dptr,#ledmap
  115.                 mov a,r7
  116.                 anl a,#0fh
  117.                 movc a,@a+dptr
  118.                 mov dptr,#SEG1
  119.                 cpl a
  120.                 movx @dptr,a

  122.                 mov dptr,#ledmap
  123.                 mov a,r7
  124.                 swap a
  125.                 anl a,#0fh
  126.                 movc a,@a+dptr
  127.                 mov dptr,#SEG2
  128.                 cpl a
  129.                 movx @dptr,a

  131.                 mov dptr,#SEG3
  132.                 mov a,#0ffh
  133.                 movx @dptr,a
  134.                 mov dptr,#SEG4
  135.                 movx @dptr,a
  136.                 ret

  138. ledmap: db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh,77h,7ch,39h,5eh,79h,71h,00

  140.                 END
復制代碼

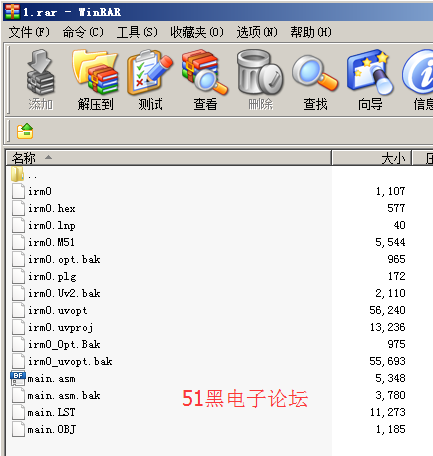

所有資料51hei提供下載:
紅外遙控解碼ASM.7z (12.52 KB, 下載次數: 32)
