第五章 步態規劃
步態是在步行運動過程中，機器人的各個關節在時序和空間上的一種協調關系，通由各關節運動的一組時間軌跡來描述。步態規劃的目標是產生期望步態，即產生在某個步行周期中的實現某種步念的各關節運動軌跡(期望運動軌跡)。步態規劃是機器人穩定步行的基礎，也是雙足步行機器人研究中的一項關鍵技術。要實現和提高機器人的行走性能，必須研究實用而有效的步態規劃方法。完整的步態規劃包括兩方面的內容：姿態的規劃和ZMP(Zero Moment Po洫，零力矩點)軌跡的規劃，二者相互影響，關系密切。所謂姿態的規劃，是指機器人行走過程中其各組成部分運動軌跡的規劃，比如說，腳掌何時離開地面、擺動相中整個腳掌在空中的軌跡、何時落地等。姿態的規劃相對比較簡單，常用的方法是先規劃出髖關節與踝關節的軌跡，然后計算出其它組成部分的軌跡。
當前步態規劃的方式主要有基于仿生學原理和基于力學穩定性這兩種�；诜律鷮W(xué)原理的雙足步態研究主要是通過測量和分析人的步行運動，研究雙足步行的基本原理,將得到的一些基本步態特征運用到雙足機器人步態規劃和控制中�；具^程是讓人模仿機器人的自由度行走(如果機器人有幾個自由度，那么人在模仿行走的時候也盡量只動相應的自由度)，同時對此人的行走過程進行正面和側面的錄像，然后對這些錄像進行分析，得到此人在步行過程各個主要關節的角度變化與時間的函數，然后根據力學相似原把這些函數相似地推廣到機器人的關節變化上。基于力學穩定性的步態軌跡規劃方法又分為基于模型和非模型兩種步態規劃和控制策略�；谀Ｐ偷碾p足控制借鑒已知的物理模型特性對雙足機器人模型進行簡化，建立了倒立擺模型、被動步態模型、質量彈簧模型等實用控制模型�；诜悄Ｐ偷目刂撇呗詮臋C(jī)器人步行運動的約束入手，一般從雙足機器人的穩定和能量兩方面對雙足步態運動加以規劃和控制IlJ。

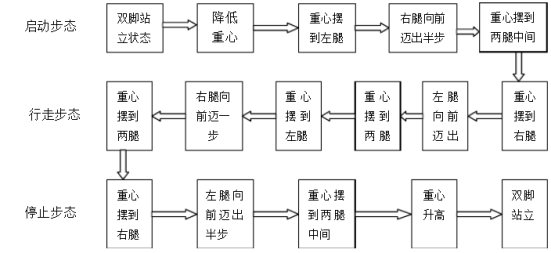

步態規劃步驟如圖4所示
圖4 步態調試的的具體步驟
第六章 總結6.1不足以及改進 （1）機器人的步態優化不是很好，在行進過程中會有大腳板的輕微滑動現象的發生。通過調節機器人重心的位置,使大腳板有更好的抓地力,同時還可以在機器人的腳底部增大黏力,使機器人腳底板有更大的摩擦力.
（2）機器人在行進過程中左右搖擺有點大,具體通過適當?shù)母男〔綉B(tài),稍微加快頻率來使機器人趨于小幅度的搖擺狀態.
（3）在進行機器人的復位過程中會出現突然跳動的情況，從而會導致機器人的步態不是很穩定的現象發生。面對這些情況我們可以在程序中通過改變機器人步態的邏輯結構來實現機器人的穩步前進，微調，轉彎和停止。
（4）機器人在行進過程中可能會發生情況誤判的情形，在這種情況下需要在程序中加相應的程序段來判斷是否發生了誤判從而增強機器人系統的魯棒性。
