Multisim仿真LC諧振電路

ID:61582 · 發表于 2017-7-20 20:20

最近手上有一個傳感器項目，需用到LC諧振電路，之前對于模擬電路也不是太熟悉，所以就先使用了Multisim軟件進行了仿真，現在吧電路圖分享給大家，希望有需要的可以互相交流電子技術。

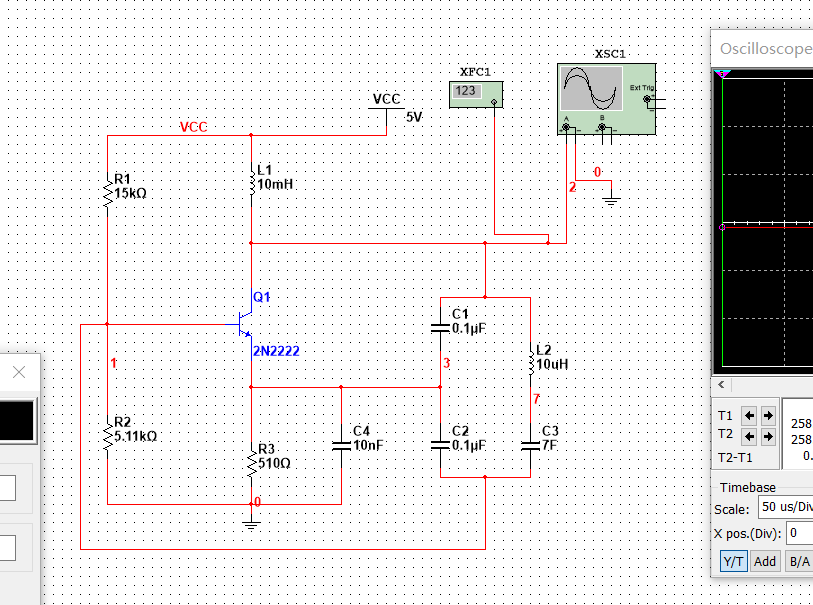

仿真原理圖：

lc諧振電路

下載：

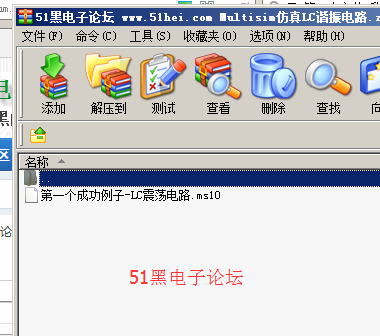

Multisim仿真LC諧振電路.zip (52.76 KB, 下載次數: 81)

ID:278448 · 發表于 2018-1-29 14:07

很想看看，但黑幣不夠啊！

ID:70929 · 發表于 2019-4-30 13:33

謝謝分享

ID:434727 · 發表于 2020-8-27 09:55

好東西，學習一下

ID:821034 · 發表于 2020-9-20 00:21

其實一直不太明白為什么諧振電壓會遠高于電源電壓的原理細節，這個通過仿真能看出來嗎

ID:319166 · 發表于 2021-3-17 11:30

dsgceb 發表于 2020-9-20 00:21
其實一直不太明白為什么諧振電壓會遠高于電源電壓的原理細節，這個通過仿真能看出來嗎

你可以相像，游樂場泳池的人造浪，人造一個0.5m高的浪，第一波碰到池邊，反彈，結果遇到第二波浪，如果兩撥浪一高一低，正好抵消，如果是2個浪頭遇到一起，啪，是不是會更高，超過原始的浪了，這個點就是諧振點
