L297和L298驅動模塊電路原理圖

ID:166696 · 發表于 2017-8-4 19:28

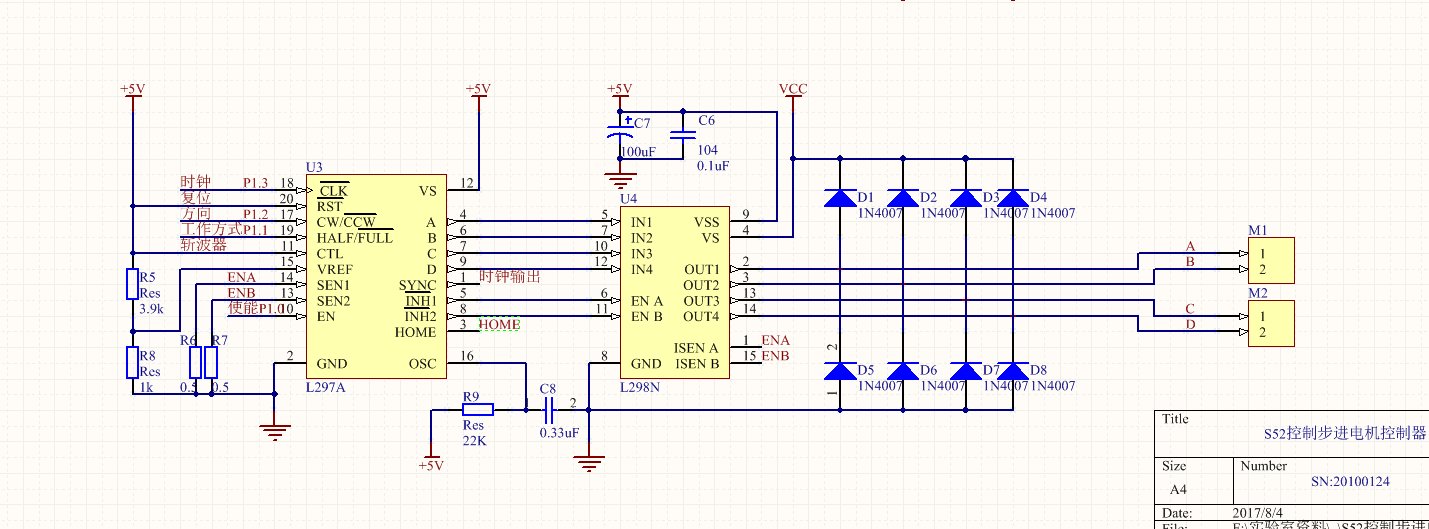

L297和L298驅動模塊，直接上圖，有什么問題的話可以互相探討，有問必回， L297和L298.png

我也是初學。

ID:223055 · 發表于 2017-8-5 03:55

這個圖是驅動2個電機嗎？如何運動？

ID:224907 · 發表于 2017-8-5 10:22

這個很好用戶，EN端就是pwm控制電壓，in1 in2 是控制電機正反轉

ID:137261 · 發表于 2017-8-5 11:13

控制+驅動

ID:166696 · 發表于 2017-8-6 13:09

heitian 發表于 2017-8-5 03:55
這個圖是驅動2個電機嗎？如何運動？

可以驅動兩個電機，也可以驅動？相四線的，我自己用來驅動1.7A的兩相四線步進電機，不過一定得控制好散熱

ID:166696 · 發表于 2017-8-6 13:10

heitian 發表于 2017-8-5 03:55
這個圖是驅動2個電機嗎？如何運動？

理論上最大能驅動6A的電機

ID:224391 · 發表于 2017-8-6 14:02

四相兩相

ID:225199 · 發表于 2017-8-6 15:13

我覺得都差不多吧。

ID:166696 · 發表于 2017-8-7 09:29

因?yàn)閱螁斡靡粔KL298驅動的話，控制不好散熱量很容易燒芯片，這個聯合控制好一點

ID:308183 · 發表于 2018-5-12 21:00

請問這個的驅動程序還有嗎，目前在做這個遇到了麻煩
