OV7670使用說明和程序講解（共27頁pdf）

ID:225522 · 發表于 2017-8-7 16:28

OV7670 是OV（OmniVision）公司生產的一顆 1/6寸的 CMOS VGA 圖像傳感器。該傳
感器體積小、工作電壓低，提供單片VGA攝像頭和影像處理器的所有功能。通過 SCCB  總
線控制，可以輸出整幀、子采樣、取窗口等方式的各種分辨率 8 位影像數據。該產品 VGA
圖像最高達到30幀/秒。用戶可以完全控制圖像質量、數據格式和傳輸方式。所有圖像處理
功能過程包括伽瑪曲線、白平衡、度、色度等都可以通過 SCCB 接口編程。OmmiVision  圖
像傳感器應用獨有的傳感器技術，通過減少或消除光學或電子缺陷如固定圖案噪聲、托尾、
浮散等，提高圖像質量，得到清晰的穩定的彩色圖像。
OV7670 的特點有：
  高靈敏度、低電壓適合嵌入式應用
  標準的SCCB 接口，兼容IIC 接口
  支持RawRGB、RGB(GBR4:2:2，RGB565/RGB555/RGB444)，YUV(4:2:2)和YCbCr
（4:2：2）輸出格式
  支持VGA、CIF，和從CIF到40*30 的各種尺寸輸出
  支持自動曝光控制、自動增益控制、自動白平衡、自動消除燈光條紋、自動黑電平
校準等自動控制功能。同時支持色飽和度、色相、伽馬、銳度等設置。
  支持閃光燈
  支持圖像縮放

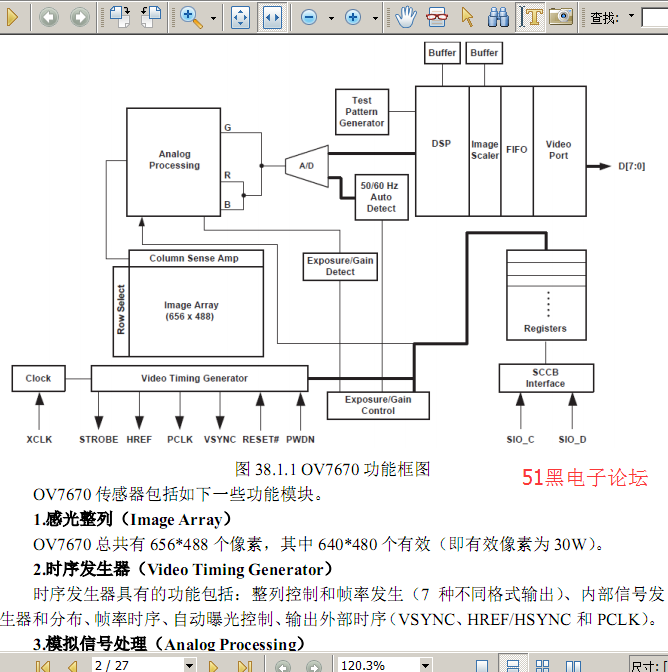

OV7670 的功能框圖圖如圖 38.1.1所示：

完整的pdf格式文檔51黑下載地址（共27頁）：

OV7670使用說明和程序講解-參考精英板 .pdf (1.11 MB, 下載次數: 132)

ID:72421 · 發表于 2022-6-8 11:50

正點原子的pdf復制過來的��？不值得這個分
