2017年全國大學生電子設計競賽試題 自動泊車系統（L 題） 【高職高專組】 一、任務
設計并制作一個自動泊車系統，要求電動小車能自動駛?cè)胫付ǖ耐＼囄�，�?車后能自動駛出停車場。停車場平面示意圖如圖 1 所示，其停車位有兩種規格，01~04 稱為垂直式停車位，05、06 稱為平行式停車位。圖中“
”為 LED 燈。

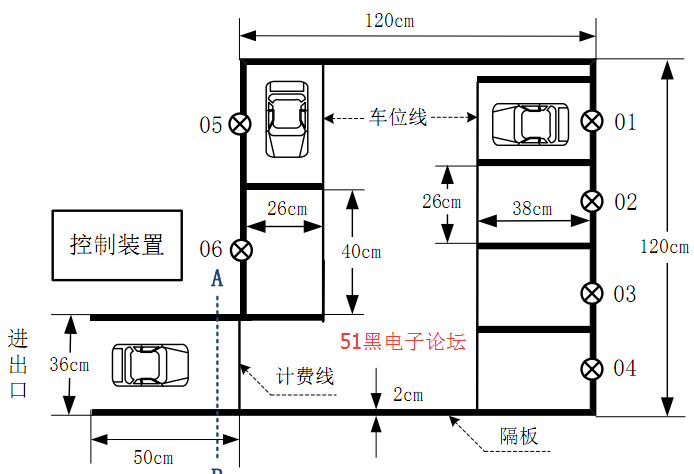

圖 1 停車場平面示意圖
二、要求
1．基本要求
（1）停車場中的控制裝置能通過鍵盤設定一個空車位，同時點亮對應空車位的 LED 燈。
（2）控制裝置設定為某一個垂直式空車位。電動小車能自動駛?cè)胫付ǖ耐?車位；駛?cè)胪＼囄缓笸＼?5s，停車期間發出聲光信息；然后再?gòu)耐＼囄获偝鐾?車場。要求泊車時間（指一進一出時間及停車時間）越短越好。
（3）停車場控制裝置具有自動計時計費功能，實時顯示計費時間和停車費。 為了測評方便，計費按每 30 秒 5 元計算（未滿 30 秒按 5 元收費）。
2．發揮部分
（1）電動小車具有檢測并實時顯示在泊車過程中碰撞隔板次數的功能，要 求電動小車周邊任何位置碰撞隔板都能檢測到。
（2）電動小車能自動駛?cè)胫付ǖ钠叫惺酵＼囄�；駛�(cè)胪＼囄缓笸＼?5s，停 車期間發出聲光信息；然后從停車位駛出停車場。要求泊車時間越短越好。
（3）要求碰撞隔板的次數越少越好。
（4）其他。
三、說明
1. 測試時要求使用參賽隊自制的停車場地裝置。上交作品時，需要把控制 裝置與電動小車一起封存。
2. 停車場地可采用木工板制作。板上的隔板也可采用木工板，其寬度為 2cm， 高度為 20cm；計費線和車位線的寬度為 1cm，可以涂墨或粘黑色膠帶。示意圖 中的虛線、電動小車模型和尺寸標注線不要繪制在板上。為了長途攜帶方便，建 議在圖 1 中虛線 AB 處將停車場地分為兩塊，測試時再拼接在一起。
3. 允許在隔板表面安裝相關器件，但不允許在停車場地地面設置引導標志。
4. 電動小車為四輪電動小車，其地面投影為長方形，外圍尺寸（含車體上 附加裝置）的限制為：長度≥26cm，寬度≥16cm，高度≤20cm，行駛過程中不 允許人工遙控。要求在電動小車頂部明顯標出電動小車的中心點位置，即橫向與 縱向兩條中心線的交點。
5. 當電動小車運行前部第一次通過計費線時開始計時，小車運行前部再次通 過計費線時停止計時。
6.若電動小車泊車時間超過 4 分鐘即結束本次測試，已完成的測試內容（含 計時和計費的測試內容）仍有效，但發揮部分（3）的測試成績計 0 分。

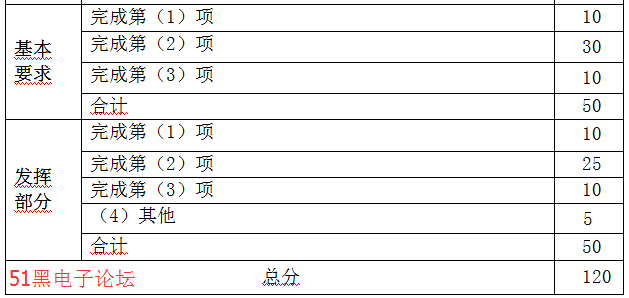

四、評分標準
設計報告
| 項目 | 主要內容 | 分?jǐn)?shù)
| 系統方案
| 比較與選擇方案描述
| 2
| 理論分析與計算
| 自動泊車原理分析
電動小車的設計 計時、計費功能的實現 碰撞檢測功能的實現
| 8 | 電路與程序設計
| 電路設計 程序設計
| 4 | 測試方案與測試結果
| 測試方案及測試條件
測試結果完整性 測試結果分析
| 4 | 設計報告結構及規范性
| 摘要 設計報告正文的結構 圖表的規范性
| 2 | 合計
| 20
|
