2017年全國大學生電子設計競賽試題 管道內鋼珠運動測量裝置（M 題） 【高職高專組】
一、任務
設計并制作一個管道內鋼珠運動測量裝置，鋼珠運動部分的結構如圖 1 所示。 裝置使用 2 個非接觸傳感器檢測鋼珠運動，配合信號處理和顯示電路獲得鋼珠的 運動參數。

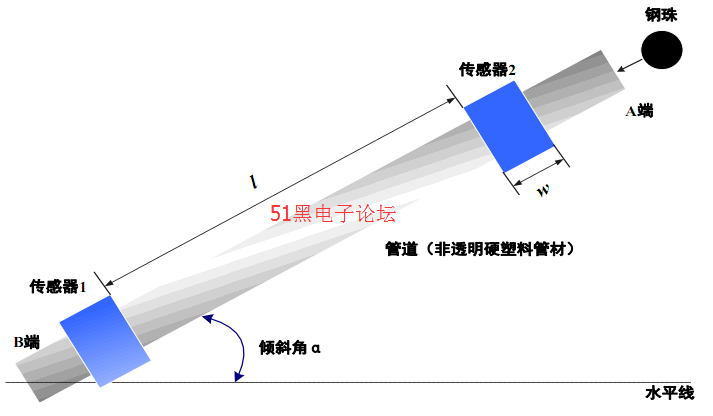

圖 1 鋼珠運動部分的結構
二、要求
1．基本要求
規定傳感器寬度 w≤20mm，傳感器 1 和 2 之間的距離 l 任意選擇。
（1）按照圖 1 所示放置管道，由 A 端放入 2~10 粒鋼珠，每粒鋼珠放入的時 間間隔≤2s，要求裝置能夠顯示放入鋼珠的個數。
（2）分別將管道放置為 A 端高于 B 端或 B 端高于 A 端，從高端放入 1 粒鋼
珠，要求能夠顯示鋼珠的運動方向。
（3）按照圖 1 所示放置管道，傾斜角ɑ為 10o~80o之間的某一角度，由 A 端 放入 1 粒鋼珠，要求裝置能夠顯示傾斜角ɑ的角度值，測量誤差的絕對 值≤3o。
2．發揮部分
設定傳感器 1 和 2 之間的距離 l 為 20mm，傳感器 1 和 2 在管道外表面 上安放的位置不限。
（1）將 1 粒鋼珠放入管道內，堵住兩端的管口，擺動管道，擺動周期≤1 s， 擺動方式如圖 2 所示，要求能夠顯示管道擺動的周期個數。
（2）按照圖 1 所示放置管道，由 A 端一次連續倒入 2~10 粒鋼珠，要求裝置 能夠顯示倒入鋼珠的個數。
（3）按照圖 1 所示放置管道，傾斜角ɑ為 10o~80o之間的某一角度，由 A 端 放入 1 粒鋼珠，要求裝置能夠顯示傾斜角ɑ的角度值，測量誤差的絕對值≤3o。
（4）其他。

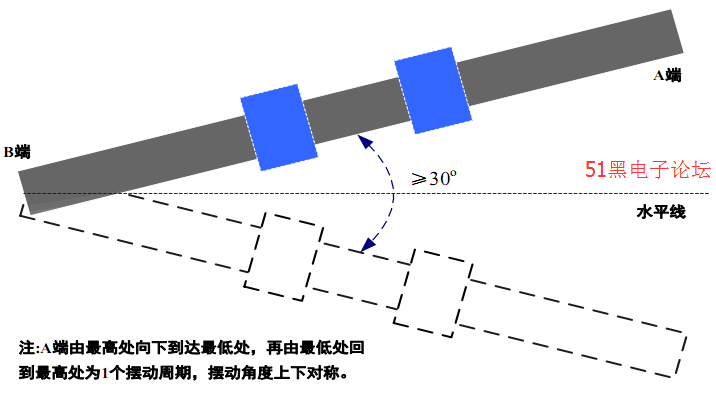

注:A端由最高處向下到達最低處，再由最低處回
到最高處為1個擺動周期，擺動角度上下對稱。
圖 2 管道擺動方式
三、說明
1．管道采用市售非透明 4 分（外徑約 20 mm）硬塑料管材，要求內壁光滑，沒 有加工痕跡，長度為 500 mm。鋼珠直徑小于管道內徑，具體尺寸不限。
2．發揮部分（2），“由 A 端一次連續倒入 2~10 粒鋼珠”的推薦方法：將硬紙卷 成長槽形狀，槽內放入 2~10 粒鋼珠，長槽對接 A 端管口，傾斜長槽將全部鋼珠 一次倒入管道內。
3．所有參數以 2 位十進制整數形式顯示；基本部分（2）A 端向 B 端運動方向 顯示“01”，B 向 A 端運動方向顯示“10”。
四、評分標準
設計報告
| 項目 | 主要內容 | 滿分
| 裝置方案
| 總體方案設計
| 2 | 理論分析與計算
| 測量方法的選擇與工作原理分析
檢測電路的原理分析計算 顯示電路的原理與分析
| 9 | 電路與程序設計
| 總體電路圖；程序流程圖
| 4 |
測試方案與測試結果
| 調試方法與儀器
測試數據完整性 測試結果分析
| 3
| 設計報告結構及規范性
| 摘要；設計報告正文的結構
圖表的規范性
| 2 | 合計
| 20 |
