二極管雙T形交流電橋詳解（分析得很好）

ID:226791 · 發表于 2017-8-11 01:02

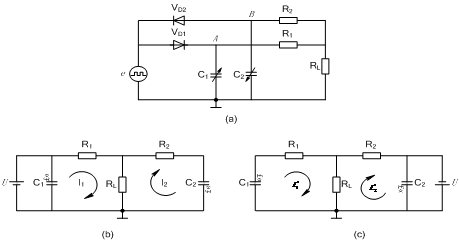

二極管雙T交流電橋

正半周C1快速充電到U，對RL的電流沒影響，直接忽略掉，

C2從-U充電，充到

負半周C2快速充電到-U，對RL的電流沒影響，直接忽略掉，

C2從U充電，充到

設正半周流過RL的電流為i2（t）,方向從流入地，根據三要素解法可得：

設正半周流過RL的電流為i1（t）,方向從地流出，根據三要素解法可得：

RL兩端的電壓為：

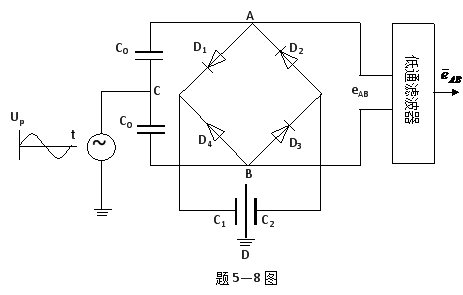

5-8 題5—8圖為二極管環形電橋檢波測量電路，Up為恒壓信號源，C1和C2是差動式電容傳感器，C0是固定電容，其值

，

，設二極管VD1~VD2正向電阻為零，反向電阻為無窮大，信號輸出經低通濾波器取出直流信號

。要求：

分析檢波電路測量原理；

求橋路輸出信號

的表達式；



畫出橋路中UA、UB、eAB在

、

三種情況下的波形圖（提示：畫出Up正負半周的等效電路圖，并標出工作電流即可求出

的表達式）。

解：

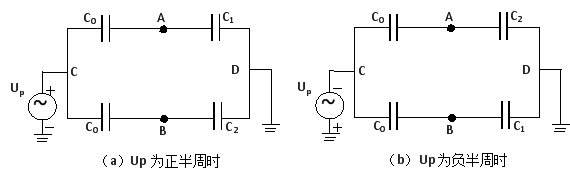

等效電路為：

（1）正半周

（2）負半周

所以正負半周

當C1=C2時

正半周：

，

負半周：

，

當C1大于C2時，

正半周：

，

負半周：

，

所UAB小于零

當C2大于C1時，

正半周：

，

負半周：

，

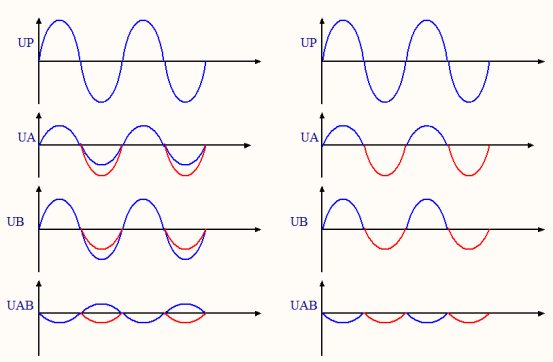

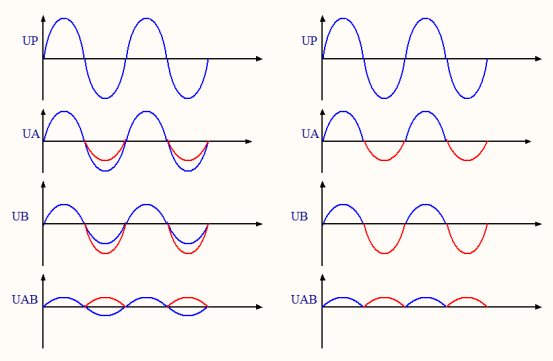

C1大于C2時，普通電橋與二極管環形電橋波形對比

C1小于C2時，普通電橋與二極管環形電橋波形對比

完整資料下載（word格式可編輯）：

第5章電容式傳感器.doc (176.5 KB, 下載次數: 44)

ID:450633 · 發表于 2019-5-10 16:57

很詳細，感謝

ID:1117608 · 發表于 2024-4-21 16:22

請問一個周期以后的重復周期的兩個電容的電壓還是和第一個周期的一樣嗎？
