L298N風扇調速OLED顯示占空比的單片機源程序

[復制鏈接]
ID:227375 發表于 2017-8-13 11:05 | 顯示全部樓層 |閱讀模式
新人報道 發個PWM風扇程序  OLED顯示占空比  高手勿噴



單片機源程序如下:
  1. #include<reg51.h>
  2. #include "oled.h"
  3. #include "bmp.h"
  4. #define        uchar unsigned char
  5. #define uint  unsigned int
  6. sbit MOTOR_A_1=P2^2;
  7. sbit MOTOR_A_2=P2^3;
  8. sbit k1=P1^0;        //速度+
  9. sbit k2=P1^1;   //速度-
  10. sbit k3=P1^2;   //停止
  11. uchar T=0;            //定時標記
  12. uchar W=0;            //脈寬值0~32
  13. uchar k=0;            //按鍵標記
  14. uchar i=0;            //計數變量
  15. uchar a,b;
  16. /*******************延時***************************/
  17. void delayMs(uint a)
  18. {
  19.     uint i, j;
  20.     for(i = a; i > 0; i--)
  21.         for(j = 100; j > 0; j--);
  22. }
  23. /**********************************************************************
  24.                                                         定時器變量定義
  25. **********************************************************************/


  28. void init(void)
  29. {
  30.         //啟動中斷
  31.         TMOD=0x01;
  32.         TH0=(65536-1000)/256;
  33.         TL0=(65536-1000)%256; //0.5ms中斷一次
  34.
  35.         EA=1;
  36.         ET0=1;
  37.         TR0=1;

  39. }

  41. void timer0() interrupt 1
  42. {
  43.         //重置定時器時間
  44.         TH0=(65536-1000)/256;
  45.         TL0=(65536-1000)%256;
  46.         T++;           //定時標記加1
  47.         if(T==16)
  48.         {
  49.          T=0;
  50.         }
  51.
  52.         if(T>=W)
  53.                 MOTOR_A_1 =0;
  54.         else
  55.                 MOTOR_A_1 =1;
  56. }

  58. /**********************************************************************
  59.                                                         獨立按鍵檢測
  60. **********************************************************************/
  61. void key(void)           //按鍵判斷程序
  62. {
  63.         if(k1==0)                                                        //按鍵1按下
  64.         {
  65.                 while(k1==0);                                //按鍵1抬起
  66.                 if(W==16)                                        //如果脈寬為100
  67.                         W=0;                                                        //脈寬置0
  68.                 else
  69.                         W+=1;                                                        //否則加1
  70.         }
  71.         else if(k2==0)                                //按鍵2按下
  72.         {
  73.                 while(k2==0);                                //按鍵2抬起
  74.                 if(W==0)                                                //如果脈寬為0
  75.                         W=16;                                                //脈寬設置成100
  76.                 else
  77.                         W-=1;                                                        //否則減1
  78.         }
  79.         else if(k3==0)                                //按鍵3按下
  80.         {
  81.                 while(k3==0);                                //按鍵3抬起
  82.                 W=0;                                                                //脈寬清0
  83.         }
  84. }
  85. void display1()
  86. {
  87.         if(a == 0 && b == 0)
  88.                 {
  89.                 OLED_ShowString(0,2,"  ",16);
  90.                 OLED_ShowString(96,2,"  ",16);
  91.                 OLED_ShowString(0,4,"  ",16);
  92.                 OLED_ShowString(96,4,"  ",16);
  93.                 }
  94.                 else
  95.                 {

  97.                 OLED_ShowChar(0,2,' '+95,16);         //指針旋轉
  98.                 OLED_ShowChar(8,2,' '+0,16);
  99.                 OLED_ShowChar(8,4,' '+0,16);
  100.                 OLED_ShowChar(0,4,' '+0,16);
  101.                 OLED_ShowChar(96,2,' '+95,16);
  102.                 OLED_ShowChar(104,2,' '+0,16);
  103.                 OLED_ShowChar(104,4,' '+0,16);
  104.                 OLED_ShowChar(96,4,' '+0,16);
  105.                 delayMs(100);
  106.                 OLED_ShowChar(0,2,' '+0,16);
  107.                 OLED_ShowChar(8,2,' '+15,16);
  108.                 OLED_ShowChar(8,4,' '+0,16);
  109.                 OLED_ShowChar(0,4,' '+0,16);
  110.                 OLED_ShowChar(96,2,' '+0,16);
  111.                 OLED_ShowChar(104,2,' '+15,16);
  112.                 OLED_ShowChar(104,4,' '+0,16);
  113.                 OLED_ShowChar(96,4,' '+0,16);
  114.                 delayMs(100);
  115.                 OLED_ShowChar(0,2,' '+0,16);
  116.                 OLED_ShowChar(8,2,' '+0,16);
  117.                 OLED_ShowChar(8,4,' '+95,16);
  118.                 OLED_ShowChar(0,4,' '+0,16);
  119.                 OLED_ShowChar(96,2,' '+0,16);
  120.                 OLED_ShowChar(104,2,' '+0,16);
  121.                 OLED_ShowChar(104,4,' '+95,16);
  122.                 OLED_ShowChar(96,4,' '+0,16);
  123.                 delayMs(100);
  124.                 OLED_ShowChar(0,2,' '+0,16);
  125.                 OLED_ShowChar(8,2,' '+0,16);
  126.                 OLED_ShowChar(8,4,' '+0,16);
  127.                 OLED_ShowChar(0,4,' '+15,16);
  128.                 OLED_ShowChar(96,2,' '+0,16);
  129.                 OLED_ShowChar(104,2,' '+0,16);
  130.                 OLED_ShowChar(104,4,' '+0,16);
  131.                 OLED_ShowChar(96,4,' '+15,16);
  132.

  134. //                OLED_ShowString(0,2,"> ",16);                 //>符號跳動
  135. //                OLED_ShowString(0,4,"> ",16);
  136. //                OLED_ShowString(96,2," <",16);
  137. //                OLED_ShowString(96,4," <",16);
  138. //                delayMs(100);
  139. //                OLED_ShowString(0,2," >",16);
  140. //                OLED_ShowString(0,4," >",16);
  141. //                OLED_ShowString(96,2,"< ",16);
  142. //                OLED_ShowString(96,4,"< ",16);
  143. //                delayMs(100);
  144.                 }
  145. }
  146. void display2()
  147. {
  148. if(W == 0)
  149.                 {
  150.                 OLED_ShowString(0,6,"                ",16);
  151.                 }
  152.                 else if(W == 1)
  153.                 {
  154.                 OLED_ShowString(0,6,">               ",16);
  155.                 }
  156.                 else if(W == 2)
  157.                 {
  158.                 OLED_ShowString(0,6,">>              ",16);
  159.                 }
  160.                 else if(W == 3)
  161.                 {
  162.                 OLED_ShowString(0,6,">>>             ",16);
  163.                 }
  164.                 else if(W == 4)
  165.                 {
  166.                 OLED_ShowString(0,6,">>>>            ",16);
  167.                 }
  168.                 else if(W == 5)
  169.                 {
  170.                 OLED_ShowString(0,6,">>>>>           ",16);
  171.                 }
  172.                 else if(W == 6)
  173.                 {
  174.                 OLED_ShowString(0,6,">>>>>>          ",16);
  175.                 }
  176.                 else if(W == 7)
  177.                 {
  178.                 OLED_ShowString(0,6,">>>>>>>         ",16);
  179.                 }
  180.                 else if(W == 8)
  181.                 {
  182.                 OLED_ShowString(0,6,">>>>>>>>        ",16);
  183.                 }
  184.                 else if(W == 9)
  185.                 {
  186.                 OLED_ShowString(0,6,">>>>>>>>>       ",16);
  187.                 }
  188.                 else if(W == 10)
  189.                 {
  190.                 OLED_ShowString(0,6,">>>>>>>>>>      ",16);
  191.                 }
  192.                 else if(W == 11)
  193.                 {
  194.                 OLED_ShowString(0,6,">>>>>>>>>>>     ",16);
  195.                 }
  196.                 else if(W == 12)
  197.                 {
  198.                 OLED_ShowString(0,6,">>>>>>>>>>>>    ",16);
  199.                 }
  200.                 else if(W == 13)
  201.                 {
  202.                 OLED_ShowString(0,6,">>>>>>>>>>>>>   ",16);
  203.                 }
  204.                 else if(W == 14)
  205.                 {
  206.                 OLED_ShowString(0,6,">>>>>>>>>>>>>>  ",16);
  207.                 }
  208.                 else if(W == 15)
  209.                 {
  210.                 OLED_ShowString(0,6,">>>>>>>>>>>>>>> ",16);
  211.                 }
  212.                 else if(W == 16)
  213.                 {
  214.                 OLED_ShowString(0,6,">>>>>>>>>>>>>>>>",16);
  215.                 }
  216. }

  218. void main()
  219. {
  220.
  221.                 OLED_Init();
  222.                 OLED_Display_Off();
  223.                 OLED_Clear();
  224.                 OLED_Display_On();
  225.                 OLED_ShowCHinese(0,0,12);
  226.                 OLED_ShowCHinese(16,0,5);
  227.                 OLED_ShowCHinese(32,0,6);
  228.                 OLED_ShowCHinese(48,0,7);
  229.                 OLED_ShowCHinese(64,0,8);
  230.                 OLED_ShowCHinese(80,0,9);
  231.                 OLED_ShowCHinese(96,0,10);
  232.                 OLED_ShowCHinese(112,0,11);
  233.                 OLED_DrawBMP(4,2,124,8,BMP1);
  234. ……………………

  236. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

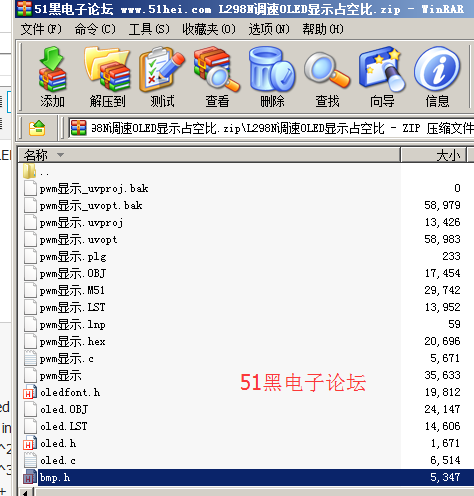

所有資料51hei提供下載:
L298N調速OLED顯示占空比.zip (61.84 KB, 下載次數: 32)



評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:130345 發表于 2017-8-18 10:04 | 顯示全部樓層
學習一下
