歡迎使用 Protel DXP
歡迎來到 Protel DXP 世界--Protel DXP 是一款 Windows NT/XP 的全 32 位電子設計系統。Protel DXP 提供一套完全集成
的設計，這些工具讓你很容易地將你的設計從概念形成最終的板設計。
所有的 Protel DXP 工具需要在一個單一應用環境--設計探索者（the Design Explorer）中運行。啟動 Protel DXP，設計
探索者打開，將你所有的設計工具放在你的手指尖。你將從一個單一的、一致的、個性化的用戶環境受益。
這個教程的設計是為了為你提供一個怎樣建立一張?jiān)韴D、從 PCB 更新設計信息以及產生生產輸出文件的預覽。
Protel DXP 設計探索者
設計探索者是你與你的設計和設計工具的界面。要啟動 Protel 并打開設計探索者，從 Windows 開始菜單選擇 Programs »

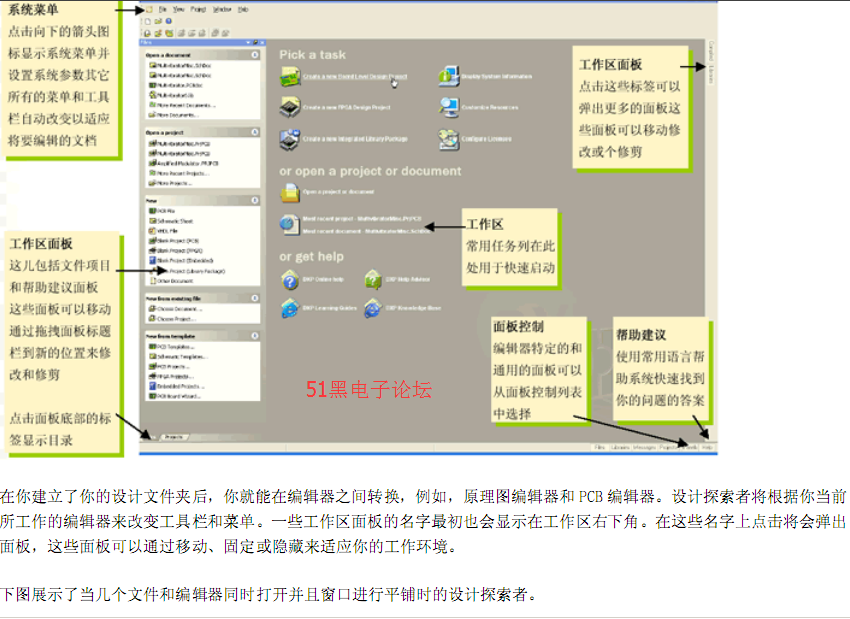

Altium » Protel DXP。當你打開 Protel DXP 后，將顯示最常用的初始任務以便方便選擇（如圖）。

在你建立了你的設計文件夾后，你就能在編輯器之間轉換，例如，原理圖編輯器和 PCB 編輯器。設計探索者將根據你當前
所工作的編輯器來改變工具欄和菜單。一些工作區面板的名字最初也會顯示在工作區右下角。在這些名字上點擊將會彈出
面板，這些面板可以通過移動、固定或隱藏來適應你的工作環境。

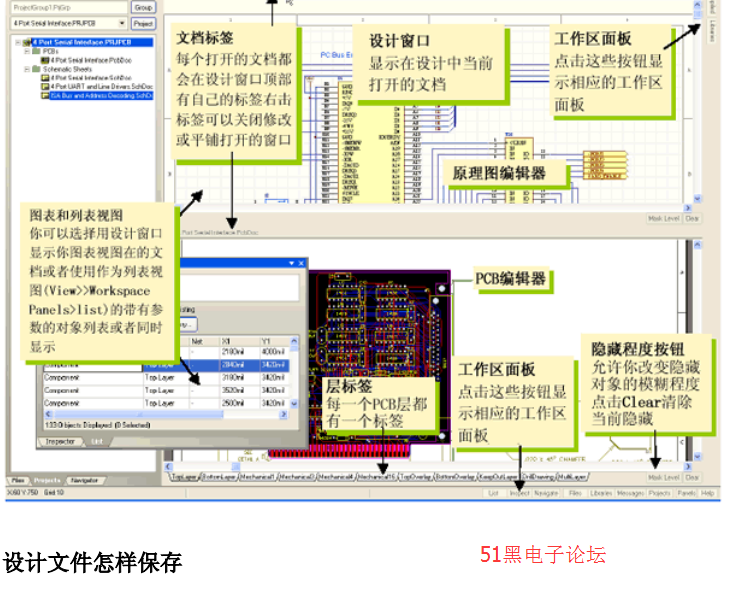

下圖展示了當幾個文件和編輯器同時打開并且窗口進行平鋪時的設計探索者。

完整的pdf格式文檔51黑下載地址（共39頁）：

ProtelDXP指導教程.pdf (850.89 KB, 下載次數: 32)
