12864OLED-2.42 可以顯示 128 列*64 行點陣單色圖片，或顯示 16*16 點陣的漢字 8 個*4 行，
或顯示 8*16 點陣的英文、數字、符號 16 個*4 行�；蝻@示 5*8 點陣的英文、數字、符號 21 個*8 行。
2．12864OLED-242 圖像型點陣液晶模塊的特性
2.1 結構牢：焊接式 FPC。
2.2 IC 采用 SSD1309,功能強大，穩定性好
2.3 功耗低。
2.4 顯示內容:
●128*64 點陣單色圖片;
●可選用 16*16 點陣或其他點陣的圖片來自編漢字，按照 16*16 點陣漢字來計算可顯示 8
字/行*4 行。按照 12*12 點陣漢字來計算可顯示 10 字/行*4 行。
2.5 指令功能強:可組合成各種輸入、顯示、移位方式以滿足不同的要求;

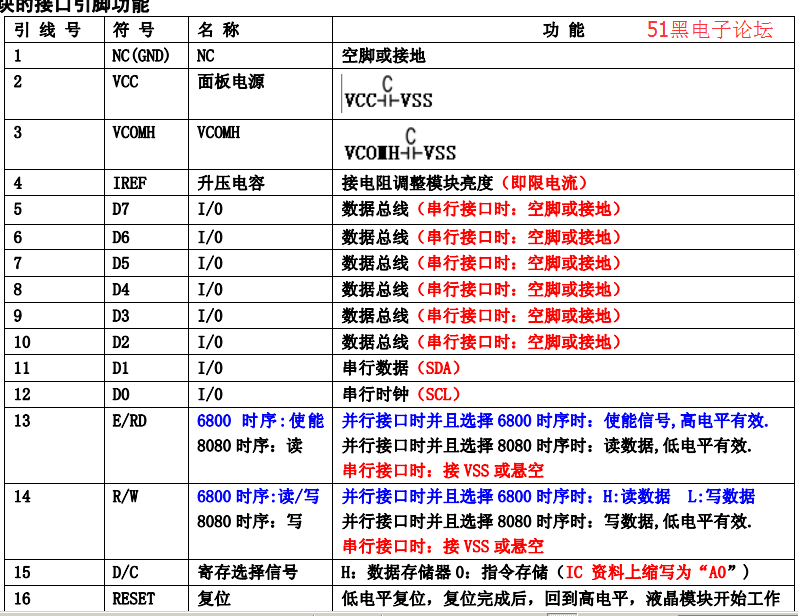

2.6 接口方式: 3 線 SPI 串行接口、4 線 SPI 串行接口、并口、I2
C 接口。
2.7 工作溫度寬:-20℃ - 70℃;
2.8 儲存溫度寬：-30℃-80℃；
2.9 底色可選：藍色、白色、黃色、綠色。
完整的pdf格式文檔51黑下載地址：
2.42寸OLED顯示屏1309驅動編程指南--程序-說明書.pdf
(644.5 KB, 下載次數: 343)
2017-8-31 17:54 上傳
點擊文件名下載附件
|
