自制單片機小系統，請求各位高手對系統原理圖，予以批評指正，不勝感激

ID:225731 · 發表于 2017-9-7 14:59

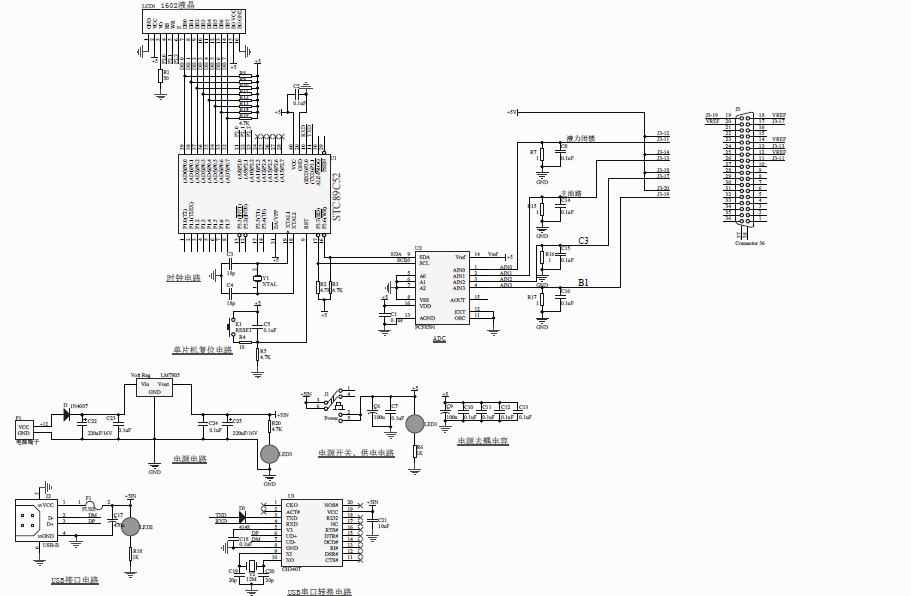

各位高手，大神，小弟正初步學習單片機，網上看了一些相關教程視頻，自己便嘗試設計小單片機系統。我的設計小想法是測量外接電阻的電壓值，主芯片STC8951, 數模轉換芯片PCF8591，系統采用串口通信進行下載程序，故設計了USB進行通信，利用了串口轉換芯片CH340T。此系統采用外接電源12V進行供電故采用電源轉換芯片LM7805，USB-B僅僅在下載單片機程序時使用。在此，麻煩各位高手抽個幾分鐘時間，看看小弟的電路原理圖整個結構是否合理，能否滿足正常運行的需要，存在什么問題，十分感謝您們的幫助�。。≡敿�(xì)情況，請各位高手，看看PDF文件，謝謝了

Schematic.pdf (57.42 KB, 下載次數: 6) 1504746994(1).jpg

ID:231633 · 發表于 2017-9-7 16:09

兄弟，你的原理圖中，TXD和RXD接反了。有什么不懂的可以繼續提問。

ID:225731 · 發表于 2017-9-7 17:19

零妖發表于 2017-9-7 16:09
兄弟，你的原理圖中，TXD和RXD接反了。有什么不懂的可以繼續提問。

非常感謝，請問我設計的這個線系統，能實現功能正常運行嗎？還有什么其他錯誤，耽誤大神寶貴的時間了，謝謝………………

ID:225731 · 發表于 2017-9-7 17:22

零妖發表于 2017-9-7 16:09
兄弟，你的原理圖中，TXD和RXD接反了。有什么不懂的可以繼續提問。

自己真的沒看出來這個細節問題，非常感謝你的幫助。請問大神我設計的這個小系統，能正常運行，實現測量外接小電阻的電壓功能嗎？此外，此原理圖還存在其他錯誤嗎，耽誤點大神的寶貴時間，不勝感激，感激涕零………………
