關于數碼管的問題，請大神指教，謝謝！

ID:232280 · 發表于 2017-9-10 21:30

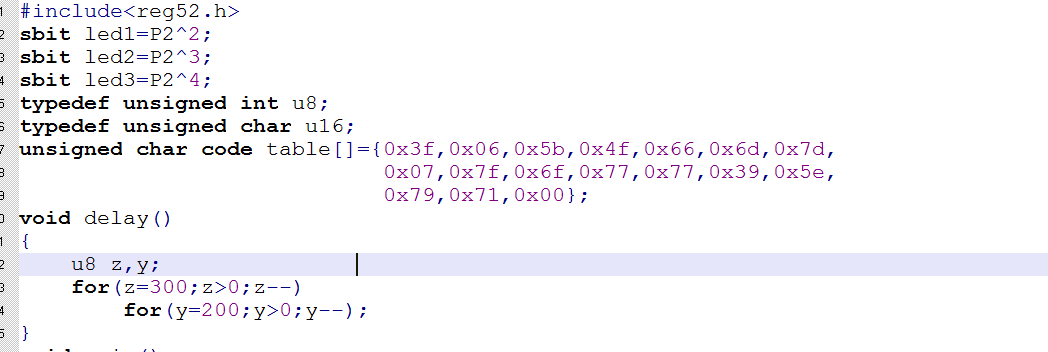

我是想讓8個數碼管同時顯示1到F的連續變化，即顯示123456789abcdef，可是總是顯示不出來，要不就全亮不顯示，要不就亮第一個或者最后一個。難受，就是寫不出來；勞請大神幫忙；我寫的代碼如圖，共陰數碼管，鎖存器控制顯示字符，由P0管腳控制，138譯碼器控制哪個數碼管顯示，由P2^2,2^3,2^4控制。感激不盡。

ID:123289 · 發表于 2017-9-10 23:12

換個專業試試

ID:222006 · 發表于 2017-9-10 23:49

額。。。。代碼是完整的嗎？

ID:230915 · 發表于 2017-9-11 02:05

你先要弄明白你寫的switch（1）是想做什么。

ID:149988 · 發表于 2017-9-11 06:59

學習不能閉門造車，應借鑒他人成功的例子。找來一個類似的程序，將其看懂，再試探著進行修改，當你修改成功了，類似的程序你也都懂了。下面給你一個你需要的成功的程序，請參考。
/*--頭文件--*/
#include<reg51.h> //包含特殊功能寄存器頭文件
/*--宏定義--*/
#define uint unsigned int    //定義uint=unsigned int
#define uchar unsigned char  //定義uchar=unsigned char
/*--定義全局變量--*/
uint code Table_P0[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07}; //段碼表0-7
uint code Table_P0AF[]={0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //段碼表8-F
/*--延時子程序*/
void delay(uint xms)    //延時子程序
{
uint i,j;             //設定i、j為無符號16位整型數據
for(i=xms; i>0; i--)    //第一級延時循環
   for(j=110; j>0; j--);  //第二級延時循環
}
/*--主程序*/
void main(void) //主函數，一個程序中必須有一個且只能有一個主程序。這是一個無返回值無參數函數
{
while(1)    //大循環，沒有這個大循環程序只運行一次就停止了
   {
      uchar i,j;             //設定i為無符號8位字符型數據
      for(i=0; i<8; i++) //選擇段碼值
      {
   P1=0x00;    //將8位數碼管全顯示數據送位選-P1
      P0=Table_P0[i]; //根據for選擇段碼i值，送段選-P0
      delay(800);       //調用延時子程序
      }
   for(j=0; j<8; j++)  //選擇段碼值
      {
      P0=Table_P0AF[j];  //根據for選擇段碼i值，送段選-P0
      delay(800);          //調用延時子程序
      }
   }
}

ID:111634 · 發表于 2017-9-11 08:16

本帖最后由 zl2168 于 2017-9-11 21:47 編輯

關鍵是要弄清動態顯示的基本原理，弄清后，你要怎么顯示就怎么顯示。盲目實踐，事倍功半。

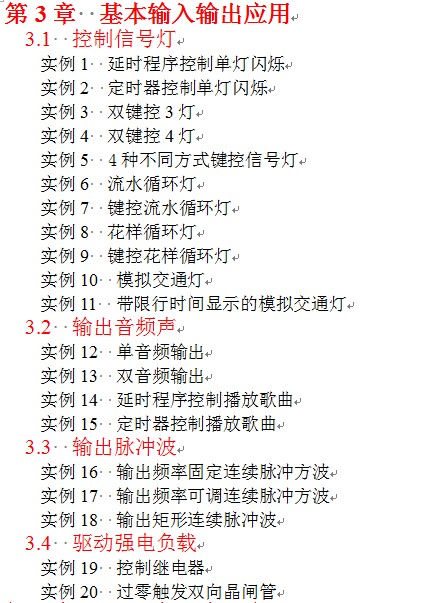

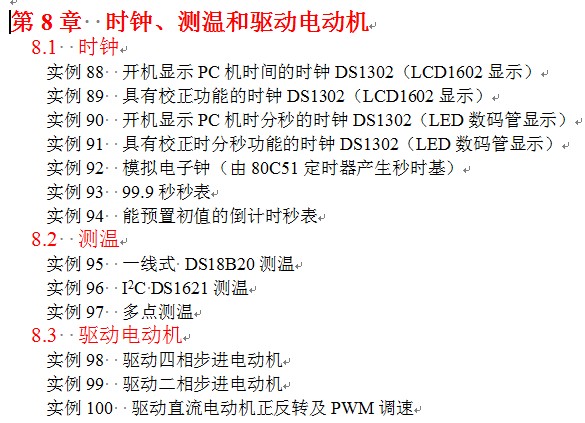

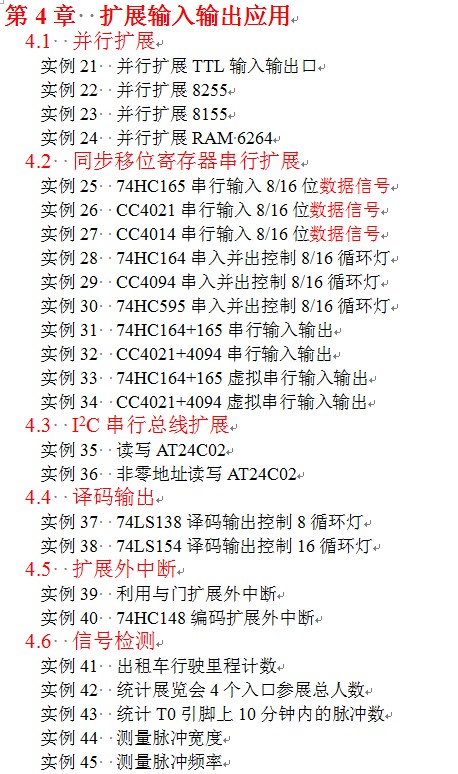

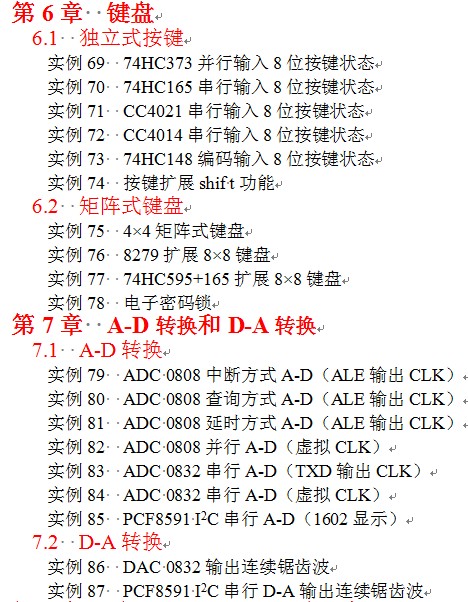

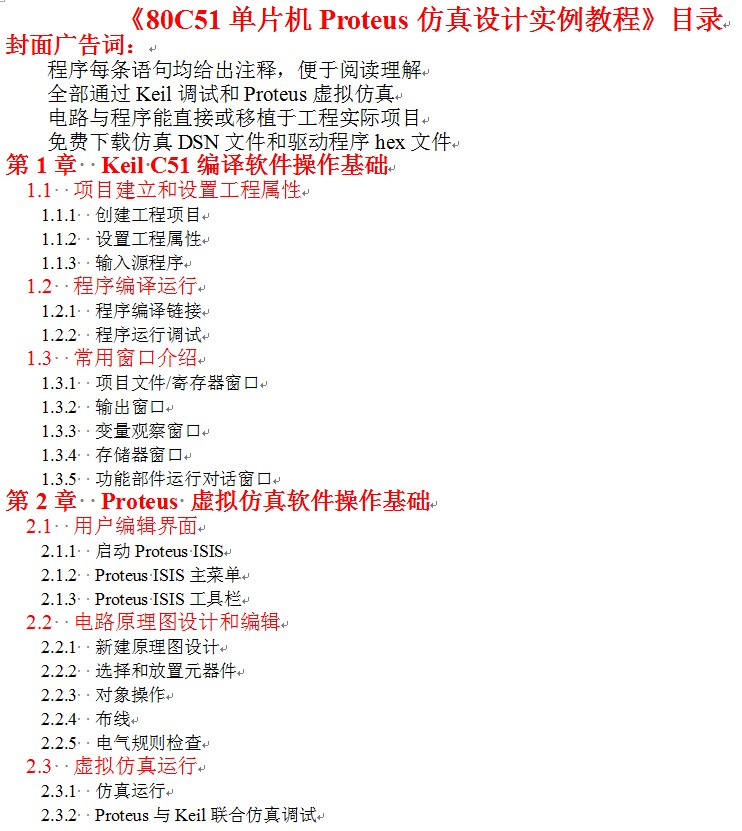

給你介紹2本書，張志良編著的：《80C51單片機實用教程——基于Keil C和Proteus》高等教育出版社ISBN 978-7-04-044532-9, 用于學習51單片機原理，程序（雙解c和匯編）語句條條有注解，便于閱讀理解，便于自學。《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行，可演示，可觀測，程序語句條條有注解。
與其他書比較一下，有比較才能有鑒別！絕不忽悠你！

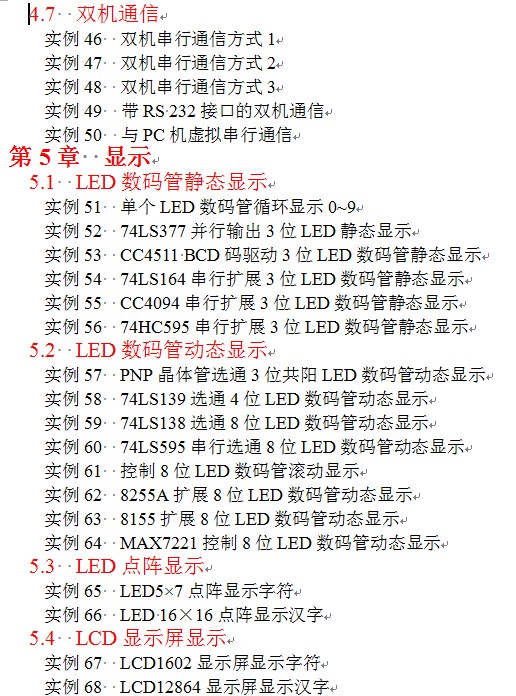

其中，有7個案例是動態顯示：
實例56 PNP晶體管選通3位共陽LED數碼管動態顯示；

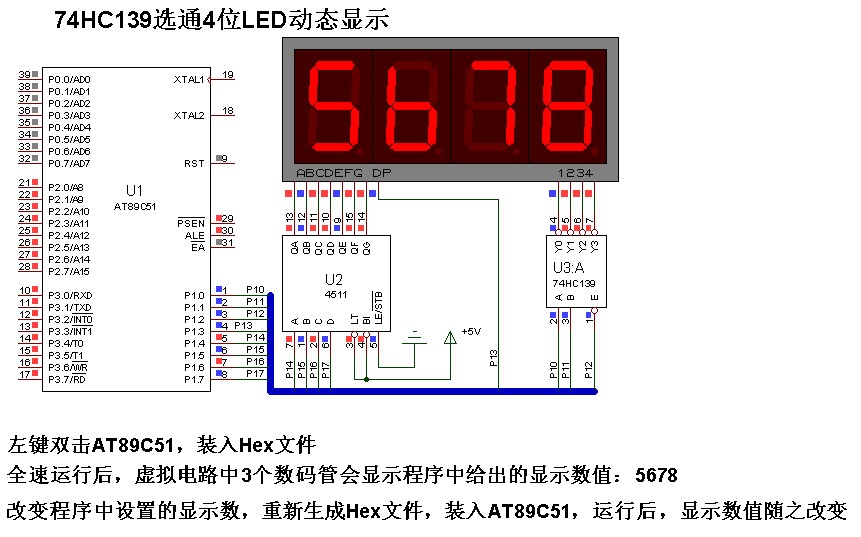

實例57 74LS139選通4位LED數碼管動態顯示；

實例57 74LS139選通4位共陰LED數碼管動態顯示.rar (48.12 KB, 下載次數: 4)

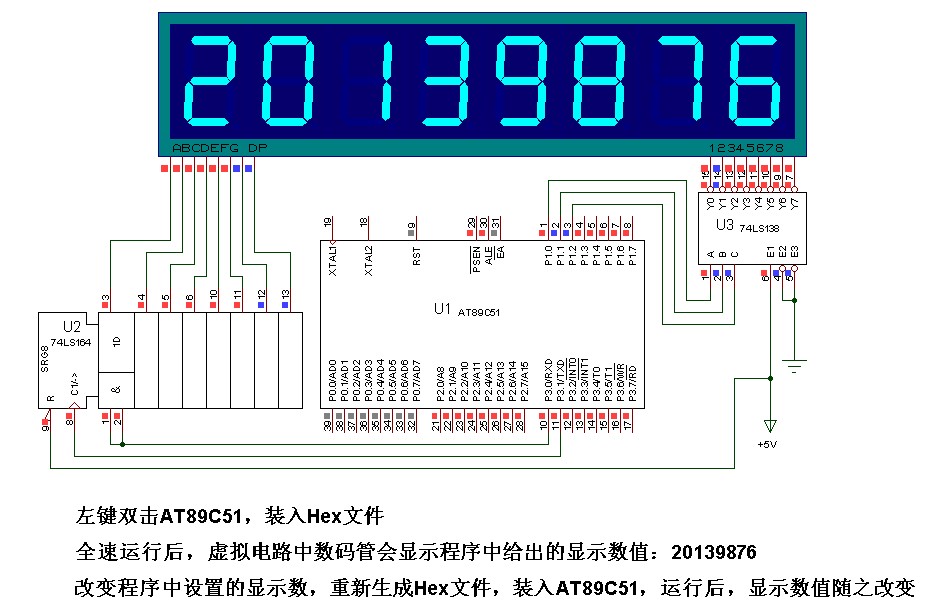

實例58 74LS138選通8位LED數碼管動態顯示；

實例58 74LS138選通8位LED動態顯示.rar (44.76 KB, 下載次數: 5)

實例59  74LS595串行選通8位LED數碼管動態顯示；
實例60  8255A擴展8位LED數碼管動態顯示；
實例63  8155擴展8位LED數碼管動態顯示；
實例64  MAX7221控制8位LED數碼管動態顯示。

ID:232280 · 發表于 2017-9-11 08:37

yzwzfyz 發表于 2017-9-10 23:12
換個專業試試

？什么意思呢

ID:232280 · 發表于 2017-9-11 08:38

闊愛的釗釗發表于 2017-9-10 23:49
額。。。。代碼是完整的嗎？

嗯，完整的，switch中是控制哪個數碼管亮，table是控制顯示什么

ID:232280 · 發表于 2017-9-11 08:40

gaochang000000 發表于 2017-9-11 02:05
你先要弄明白你寫的switch（1）是想做什么。

是控制哪個數碼管亮，我這個數碼管是由138譯碼器控制的，就是由p22，p23，p24三個管腳控制

ID:232333 · 發表于 2017-9-11 09:51

學習了，謝謝

ID:232280 · 發表于 2017-9-11 11:15

不倒翁.WZT 發表于 2017-9-11 06:59
學習不能閉門造車，應借鑒他人成功的例子。找來一個類似的程序，將其看懂，再試探著進行修改，當你修改成功 ...

額，最大的問題是我這個是由138譯碼器控制數碼管亮的，也就是說不能控制全亮。必須通過循環控制每一個亮，然而這樣的話時間必須足夠小人眼才能分辨不出來。

ID:193818 · 發表于 2017-9-11 14:00

硬件電路發出來看看唄

ID:61876 · 發表于 2017-9-11 15:19

在大家希望得到幫助的時候，能夠幫助就幫，不能幫也不要陰陽怪氣說些沒用的風涼話。

ID:89515 · 發表于 2017-9-11 15:28

SWITCH語句沒必要，在每個數碼管顯示后都必須加延時（自己調試一個合適的時間很簡單）如果你用for語句，那么你X的變化的延時最好也用FOR。如：for()｛for(決定X的變化速度){}｝

ID:232280 · 發表于 2017-9-11 17:14

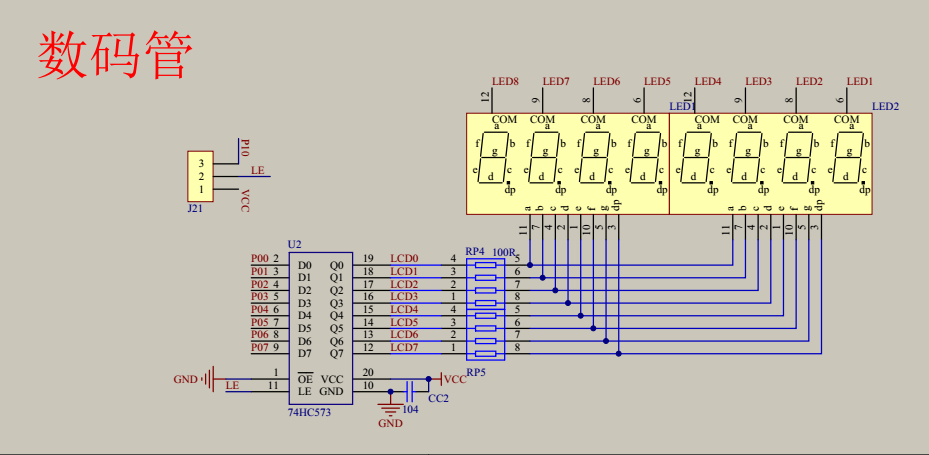

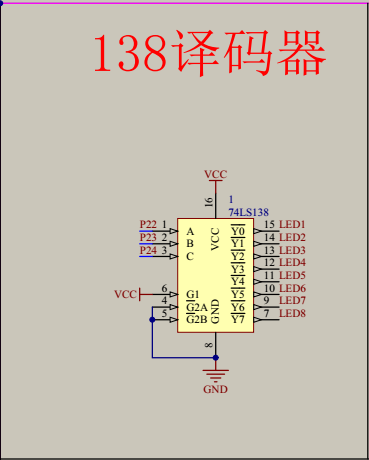

這是硬件電路，也許你們都沒注意到重點，就是數碼管的顯示不是由p0口或者p1口控制的，而是由三個管腳通過譯碼器控制8個數碼管，然而通過譯碼器控制的話是無法同時點亮8個數碼管的，只能一個一個點亮，時間快的話讓人視覺殘留以為同時亮了。以下是硬件電路，感謝大家的幫助。

ID:232280 · 發表于 2017-9-11 17:15

漫步經心發表于 2017-9-11 14:00
硬件電路發出來看看唄

發下面了，謝謝

ID:232280 · 發表于 2017-9-11 17:16

gaozhaohong 發表于 2017-9-11 15:19
在大家希望得到幫助的時候，能夠幫助就幫，不能幫也不要陰陽怪氣說些沒用的風涼話。

謝謝，大家互相幫助，互相進步。沒有誰是一步登天的，都是慢慢來的

ID:232280 · 發表于 2017-9-11 17:17

mengzhixinheng 發表于 2017-9-11 15:28
SWITCH語句沒必要，在每個數碼管顯示后都必須加延時（自己調試一個合適的時間很簡單）如果你用for語句，那 ...

但那樣還是沒用啊

ID:232457 · 發表于 2017-9-11 18:41

看一下這個芯片的詳細介紹

ID:89515 · 發表于 2017-9-11 19:30

GOD丿小男孩發表于 2017-9-11 17:17
但那樣還是沒用啊

不可能

ID:89515 · 發表于 2017-9-11 20:41

#include<reg51.h>
#define uint unsigned int
#define uchar unsigned char
sbit A1=P1^2;
sbit B1=P1^3;
sbit C1=P1^4;
unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
void delayms(uchar x)
{
   uint i,j;
   for(i=x;i>0;i--)
         for(j=120;j>0;j--);
}
void display()
{
uchar X;
for(X=0;X<16;X++)
{
A1=0;B1=0;C1=0;P2=table[X];delayms(3);
A1=0;B1=0;C1=1;P2=table[X];delayms(3);
A1=0;B1=1;C1=0;P2=table[X];delayms(3);
A1=0;B1=1;C1=1;P2=table[X];delayms(3);
A1=1;B1=0;C1=0;P2=table[X];delayms(3);
A1=1;B1=0;C1=1;P2=table[X];delayms(3);
A1=1;B1=1;C1=0;P2=table[X];delayms(3);
A1=1;B1=1;C1=1;P2=table[X];delayms(3);
delayms(2000);
}
}
void main()
{
while(1)
{
display();
}
}

ID:89515 · 發表于 2017-9-11 20:50

#include<reg51.h>
#define uint unsigned int
#define uchar unsigned char
sbit A1=P1^2;
sbit B1=P1^3;
sbit C1=P1^4;
unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
void delayms(uchar x)
{
   uint i,j;
   for(i=x;i>0;i--)
         for(j=120;j>0;j--);
}
void display()
{
uchar X,Y;
for(X=0;X<16;X++)
for(Y=0;Y<100;Y++)
{

A1=0;B1=0;C1=0;P2=table[X];delayms(3);
A1=0;B1=0;C1=1;P2=table[X];delayms(3);
A1=0;B1=1;C1=0;P2=table[X];delayms(3);
A1=0;B1=1;C1=1;P2=table[X];delayms(3);
A1=1;B1=0;C1=0;P2=table[X];delayms(3);
A1=1;B1=0;C1=1;P2=table[X];delayms(3);
A1=1;B1=1;C1=0;P2=table[X];delayms(3);
A1=1;B1=1;C1=1;P2=table[X];delayms(3);

}
}
void main()
{
while(1)
{
display();
}
}

ID:89515 · 發表于 2017-9-11 20:51

這個還有問題的話就見鬼了

ID:89515 · 發表于 2017-9-11 20:52

端口你自己改就行

ID:232280 · 發表于 2017-9-11 20:58

mengzhixinheng 發表于 2017-9-11 20:41
#include
#define uint unsigned int
#define uchar unsigned char

確實不行，出來的結果是最后一個燈正常，其他的燈一閃而過，然而我把最后的延時函數去掉之后，就正常了，每個燈顯示的數字一樣，同步變化，但是速度太快，不美觀，于是我把加在table后面的延時函數變成30，于是又不正常了，燈不同時亮

ID:232280 · 發表于 2017-9-11 21:05

mengzhixinheng 發表于 2017-9-11 20:50
#include
#define uint unsigned int
#define uchar unsigned char

后面那個又加了一個for語句的確實可以了，謝謝大神，我想想是為什么，萬分感謝

ID:7485 · 發表于 2017-9-11 21:33

“想讓8個數碼管同時顯示1到F的連續變化，即顯示123456789abcdef”，
你敘述的文字看不明白。8個數碼管，“同時顯示”16個字符？

ID:232280 · 發表于 2017-9-11 21:37

ahshmj 發表于 2017-9-11 21:33
“想讓8個數碼管同時顯示1到F的連續變化，即顯示123456789abcdef”，
你敘述的文字看不明白。8個數碼管， ...

是的，不過是同時依次顯示，問題已經解決了，感謝

ID:232280 · 發表于 2017-9-11 21:40

mengzhixinheng 發表于 2017-9-11 15:28
SWITCH語句沒必要，在每個數碼管顯示后都必須加延時（自己調試一個合適的時間很簡單）如果你用for語句，那 ...

啊！弄懂了之后才看到你這句話的意思，謝謝了

ID:151787 · 發表于 2017-9-12 00:12

延時時間控制好試試

ID:230915 · 發表于 2017-9-12 08:04

GOD丿小男孩發表于 2017-9-11 08:40
是控制哪個數碼管亮，我這個數碼管是由138譯碼器控制的，就是由p22，p23，p24三個管腳控制

我是說你的switch語句錯了，需要你自己查一下語法，自己改正，這樣才能真正掌握知識。

ID:232575 · 發表于 2017-9-12 10:41

路過看回復

ID:232580 · 發表于 2017-9-12 10:53

共陰共陽沒有搞混吧
