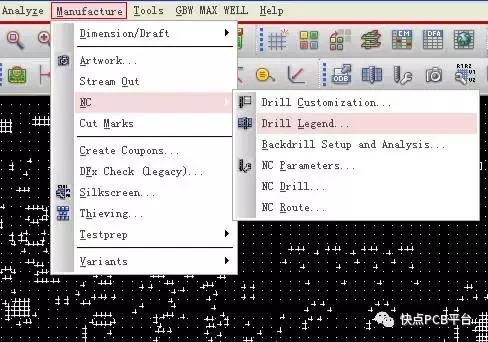

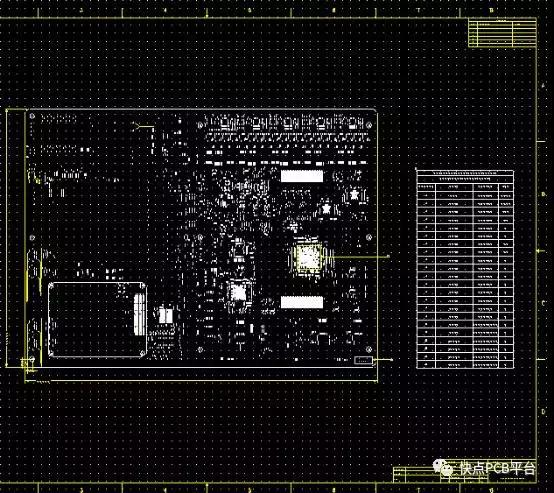

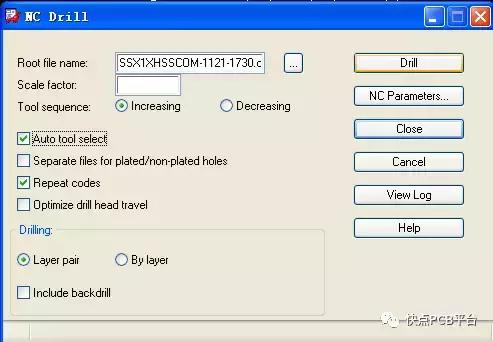

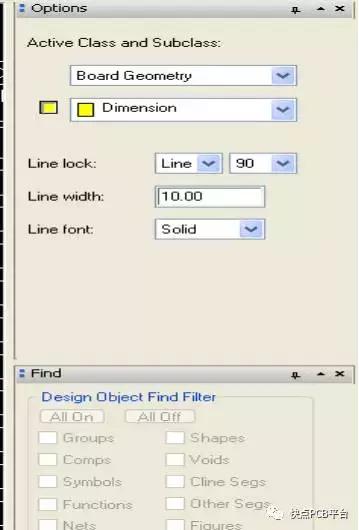

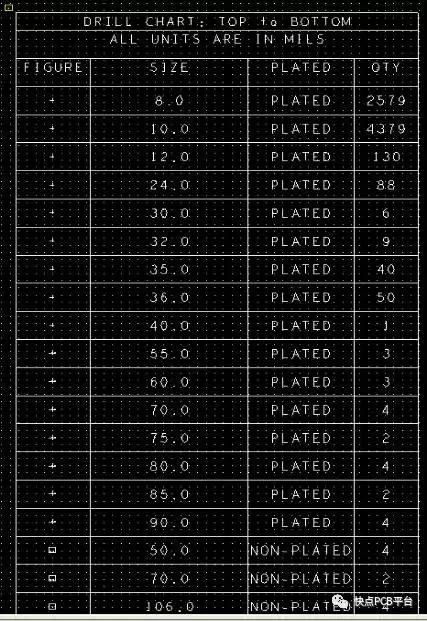

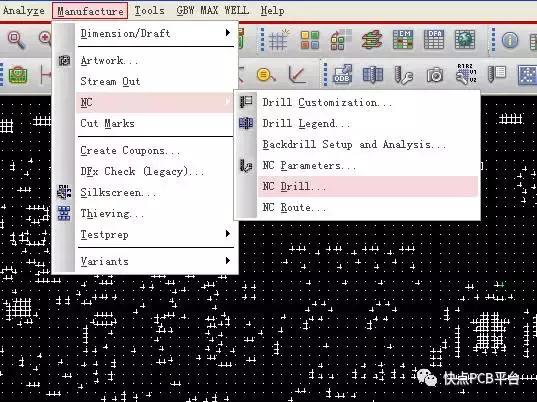

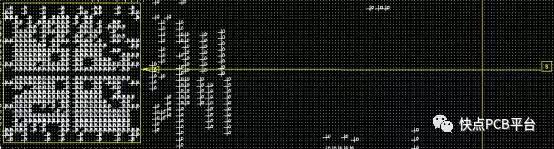

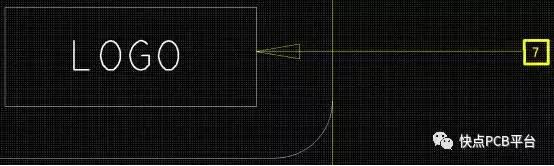

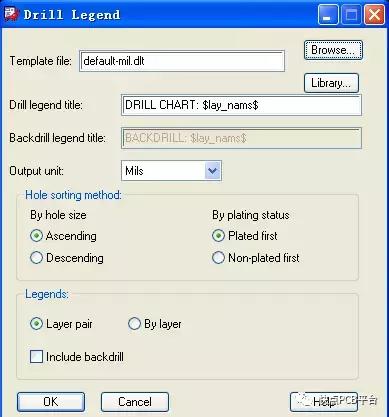

本期我們整理了在PCB設計中Drill 層的尺寸標注及設置，希望對大家有所幫助。 1. 尺寸標注及特殊文字標識 一般尺寸標注比較簡單，只需標注板子（OUTLINE/輔助邊）的長, 寬, 左下角的第一個定位孔坐標，板邊倒角圓弧半徑，廠家Logo及特殊工藝文字標識。 A. 生成鉆孔表格 A), Manufacture/NC/NC Drill, 進入界面 B), 根據如下設置，點擊Drill，生成NCDRILL數據 C), Manufacture/NC/Drill Legend, 進入界面 D), 在彈出的對話框中直接點擊OK,然后鼠標會自動吸附在鉆孔表格上面，直接放在板外則可 E），如下圖所示，Drill Chart 生成后 B. 如0.8MM BGA需做塞孔處理，需要在過孔外圍畫一個區(qū)域作為塞孔標識，并在板子外面加以箭頭和文字標識，Add line/Class層面選擇Board Geometry，subclass選擇Dimension，線寬為10，然后在塞孔區(qū)域直接添加外框 添加完成后的圖樣如下所示，并且在板外依據smartdrill層的文字說明來對應添加標識 C.廠家Logo標識如下 D. 尺寸標注 16.5 的allegro版本針對16.3版本在Drill層的尺寸標識方面做了很大改進，取代了之前的直接點擊圖標的方法來添加尺寸，采用鼠標右鍵來進行尺寸添加，圓弧倒角，標出帶有箭頭的直線，刪除標識，編輯尺寸和文字等等。. 首先打開Drill層，在板子上點擊鼠標右鍵，在彈出的選項列表里面選擇所需的快捷功能進行設置。 幾種常用的命令如： 1. Dimension Lear 板邊及定位點的尺寸標注 2. Dimension leader 針對特殊區(qū)域及過孔添加帶箭頭的直線并加以文字標識 3. 最終圖樣如下（這里只以最簡單的標注為例來說明）
|
