CC2530 GPIO輸出控制實驗-控制Led亮滅的詳細教程

ID:244570 · 發表于 2017-11-1 22:39

1．實驗?zāi)康?/font>

1.GPIO輸出控制實驗-控制Led亮滅

1) 通過實驗掌握 CC2530 芯片 GPIO 的配置方法，帶你一步步走進嵌入式大門

2) 掌握 Led 驅動電路及開關 Led 的原理

3) 試著看數據手冊 cc2530-datasheet.pdf

2．實驗設備

	硬件：PC 機	一臺
	EB2530（底板、核心板、仿真器、USB線）	一套

軟件：2000/XP/win7 系統，IAR 8.10 集成開發環境

3．實驗相關電路圖

由于發光二級管單向?qū)щ娞匦�，即只有在正向電壓（二極管的正極接正，負極接負）下才能導通發光。P1.0 引腳接發光二極管(D1)的負極,所以 P1.0 引腳輸出低電平 D1 亮，P1.0 引腳輸出亮電平 D1 熄滅。

提示：TI 官方的開發板是高電平點亮 LED 哦，我們的板子是低電平亮，更符合國人習慣，后面協議棧也是一樣的。

更多電路圖請看“EB2530\相關資料與軟件\原理圖和參考 PCB”下的原理圖

4．實驗相關寄存器操作P1.0我們需要掌握相關寄存器的作用和配置方法。如下表所示（更詳細的介紹請參考 “EB2530\相關資料與軟件\cc2530-datasheet.pdf,英文不好的可參考CC2530中文數據手冊完全版.pdf，翻譯有250頁并非官方中文，有個別地方有錯，請以英文為主哦”）：

寄存器	作用		描述
P1 (0x90)	端口 1	端口 1。通用 I / O 端口�？梢詮� SFR 位尋址。
P1SEL(0xF4)	端口 1 功能選擇	P1.7 到 P0.0 功能選擇 0：通用 I / O 1：外設功能
P1DIR(0xFE)	端口 1 方向	P1.7 到 P1.0 的 I/O 方向 0：輸入 1：輸出
P1INP(0xF6)	端口 1 輸入模式	P1.7 到 P1.2 的 I/O 輸入模式。由于 P1.0 和 P1.1 沒有上拉/下拉功能, P1INP 暫時不需要配置, 了解一下為后面的實驗打下基礎 0：上拉/下拉(見 P2INP (0xF7)–端口 2 輸入模式) 1：三態

按照表格寄存器的內容，對 P1.0 口進行配置，當 P1.0 輸出低電平時 D1 被點亮。所以配置如下：

P1SEL &=~0x01; //配置P1.0為通用IO口

P1DIR |= 0x01; //配置 P1.0 為輸出

由于 CC2530 寄存器初始化時默認值為（詳細說明請參考 CC2530 數據手冊（中文）.pdf）：

P1SEL = 0x00; P1DIR = 0x00; P1INP = 0x00;

所以 IO 口初始化我們可以簡化初始化指令： P1DIR |= 0x01; //配置 P1.0 為輸出

也許有人會問手冊怎么看��？那么多頁。我們看手冊是并非一章章看下去，那樣太浪費時間，恐怕看兩個星期也看不完�，F(xiàn)在教大家一個方法，比如這個實現是講 GPIO 我們就直接看 CC2530 中文數據手冊完全版.pdf 7.IO 端口那一章，再不行找一個代碼中使用的寄存器搜索，這方法高效吧，多做一些實驗，你看的也多了基本上也就會了，方法很重要。

5．源碼分析

打開 “EB2530\第 3 章基礎實驗\1.GPIO 輸出控制實驗-控制 Led 亮滅\Led\Led.eww”

工程，也可以在文件夾雙擊“Led.eww”。我們先分析一下源碼后再調試程序

/****************************************************************************
* 文件名: main.c
* 作者: Andy
* 修訂: 2013-01-08
* 版本: 1.0
* 描述: GPIO 輸出控制實驗 1 操作 IO 口控制 LED 燈的亮和滅
****************************************************************************/
#include <ioCC2530.h>
typedef unsigned char uchar;
typedef unsigned int uint;
#define LED1 P1_0 //定義 P1.0 口為 LED1 控制端
/****************************************************************************
* 名稱: DelayMS()
* 功能: 以毫秒為單位延時 16M 時大約為 530,系統時鐘不修改默認為 16M
* 入口參數: msec 延時參數，值越大，延時越久
* 出口參數: 無
****************************************************************************/
void DelayMS(uint msec)
{
uint i,j;
for (i=0; i<msec; i++)
for (j=0; j<530; j++);
}
/****************************************************************************
* 名稱: InitLed()
* 功能: 設置 LED 燈相應的 IO 口
* 入口參數: 無
* 出口參數: 無
****************************************************************************/
void InitLed(void)
{
P1DIR |= 0x01; //P1.0 定義為輸出口
}
/****************************************************************************
* 程序入口函數
****************************************************************************/
void main(void)
{
InitLed(); //設置 LED 燈相應的 IO 口
while(1) //死循環
{
LED1 = 0; //點亮 LED1
DelayMS(1000); //延時 1 秒 LED1 = 1; //LED1 熄滅DelayMS(1000); //延時 1 秒
}

復制代碼

6.仿真下載程序、調試（根據自己的仿真器選擇以下一種連接方式）

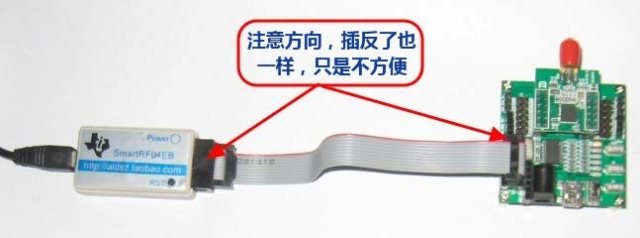

1) SmartRF04EB 仿真器連接如下圖:

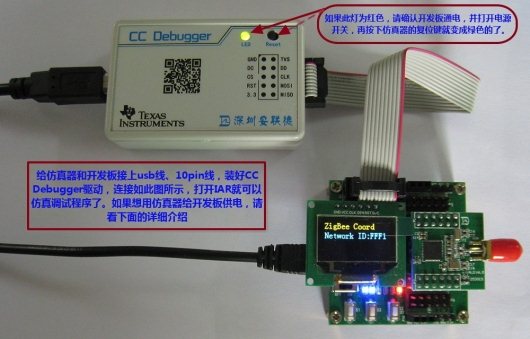

2) CC Debugger 連接如下圖：

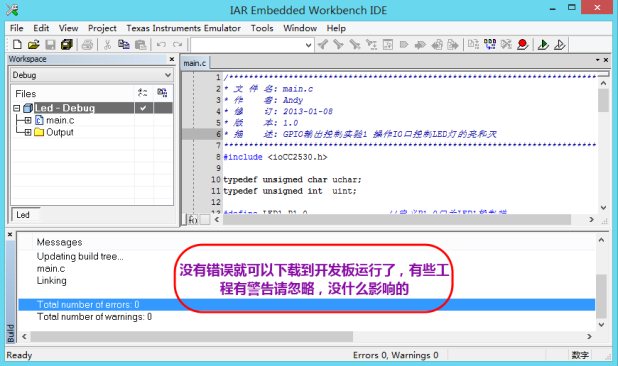

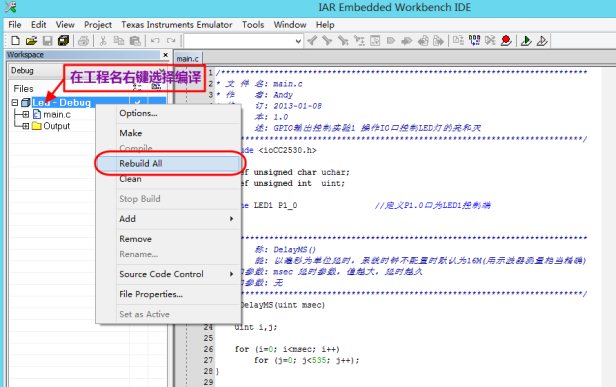

如果編譯有錯誤，請參考最后一頁圖片說明。沒有錯誤請繼續

點

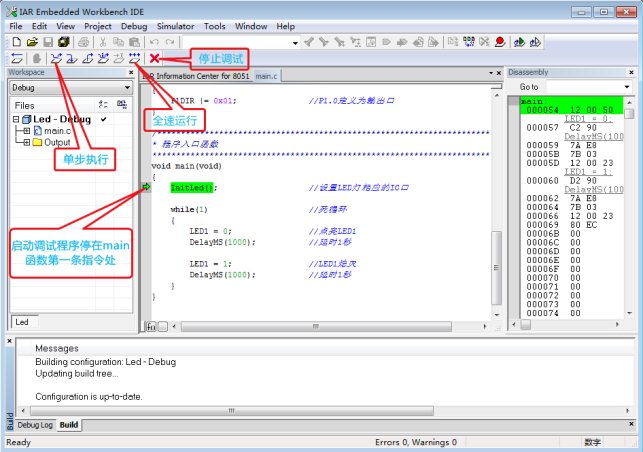

下載調試程序，顯示如下圖所示：

如果程序錯誤我們怎么跟蹤呢？這時我們就要發揮仿真器的作用了，方法如下：

先打斷點讓程序停在斷點處再單步跟蹤變量的值。選定變量“Add to watch”即可。

光標放在要打斷點的所在行，我們打在 main.c 的第 27 號，然后點

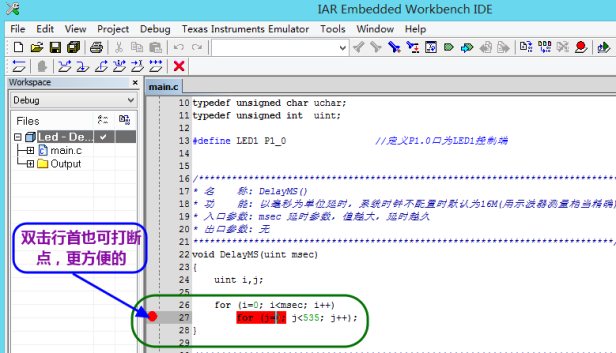

，或者在所在行行首雙擊，也會出現一個斷點，再次雙擊可以取消此斷點。

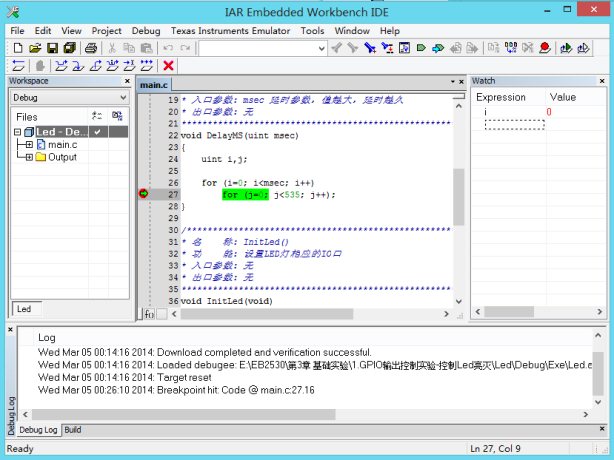

再點全速運行，如果程序停在斷點處時會變成綠色，如下圖所示

雙擊紅色圓點即可取消斷點，再點全速運行程序就運行了，可以觀察實現現象了。

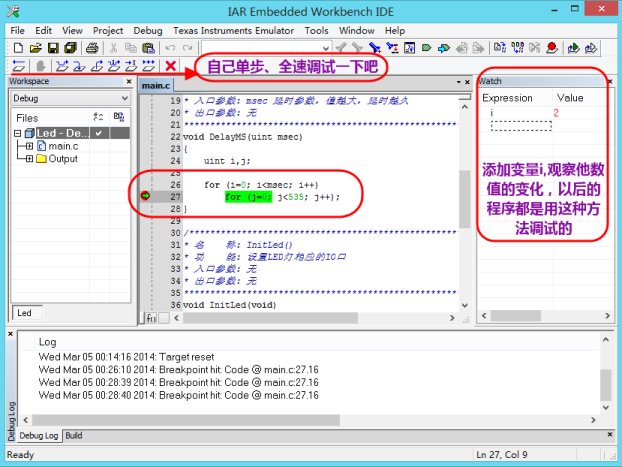

怎么觀察變量的值呢？選定變量右鍵在彈出的窗口選擇“Add to watch”即可。

好了，一定要學會仿真調試哦，這是解決問題最常用的方法，也是嵌入式開發中最常用的仿真方法，大部分集成環境調試方法都大同小異的。以后的實驗中就不重復講仿真的方法，靈活使用仿真器會大大提高開發進度。如果你有兩個仿真器并且 ID 不同時，可以在一臺電腦同時跟蹤兩種設備，調試無線通訊中問題到底是協調器代碼有問題，還是終端代碼有問題。此時就能發現兩個仿真器是如此強大，效率也大大提高。希望大家掌握！

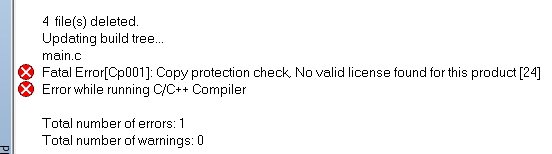

編譯常用錯誤如圖所示：

1.

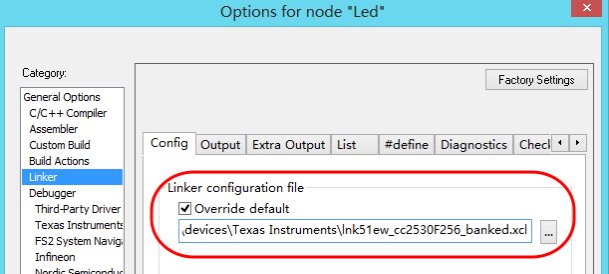

一般是由于 IAR 沒有裝在 C 盤造成的，修改工程 Linker 項即可，以后每個實驗都要修改

哦，還是安裝在默認路徑省事。
