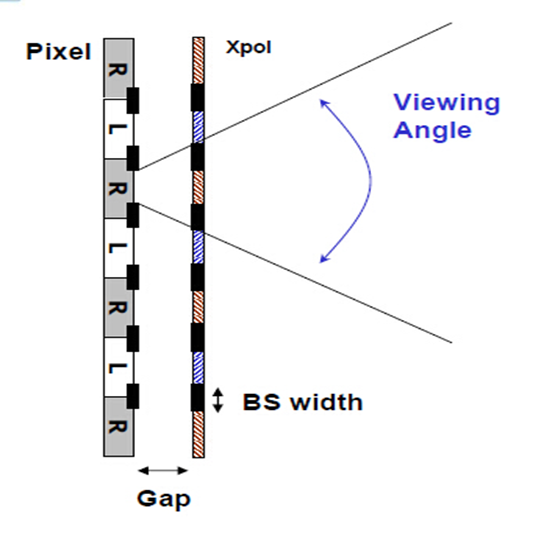

通過左圖可以得出結論如下：
1.BS越大透光率越低，3D亮度越低
2.BS越大3D可視角越大。
3.Pixel越大貼膜精度越高，工藝越復雜成本也越高。
UHD Panel 偏光方案
UHDPanel 偏光方案缺點
1.可視角差
2.由于貼膜精度要求高，3DCrosstalk大，重影明顯。
解決辦法
[tr] [td=180]
[/td] [td=180] 4K1K
[/td] [td=180] 4K0.5K
[/td] [/tr]
[tr] [td=180] 垂直清晰度
[/td] [td=180] 1/2
[/td] [td=180] 1/4
[/td] [/tr]
[tr] [td=180] 3D可視角
[/td] [td=180] <+-7︒
[/td] [td=180] <+-16︒
[/td] [/tr]
[tr] [td=180] 3D Crosstalk
[/td] [td=180] <4︒
[/td] [td=180] <1︒
[/td] [/tr]
[tr] [td=180] 3D亮度
[/td] [td=180] 2D亮度*1/2
[/td] [td=180] 2D亮度*1/4
[/td] [/tr]結論：UHD 偏光方案首選4K0.5K可取得3D最佳效果。
增加消隱時間的方法
2Dmode 4K2K:
總幀行數=2250
有效圖像行數=2160
消隱行數=總幀行數 - 有效圖像行數=2250- 2160=90
消隱時間=90/2250*8.33=0.333ms
3Dmode 4K1K:
總幀行數=2250
有效圖像行數=1080
消隱行數=總幀行數 - 有效圖像行數=2250- 1080=1170
消隱時間=1170/2250*8.33=4.33ms
3Dmode 4K0.5K:
總幀行數=2250
有效圖像行數=1080
消隱行數=總幀行數 - 有效圖像行數=2250- 540=1710
消隱時間=1710/2250*8.33=6.33ms
結論：
3Doutput 4K0.5K可以達到最佳3D顯示效果
但是消隱時間越長，圖像傳輸和顯示所需求像素時鐘也就越高。
