音頻放大電路PCB文件與原理圖

[復制鏈接]
跳轉到指定樓層
樓主
ID:246241 發表于 2017-11-5 17:26 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式

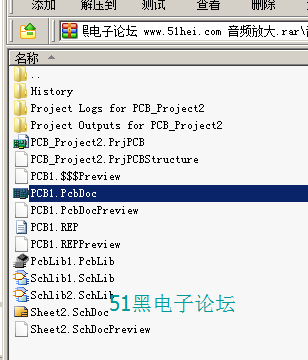

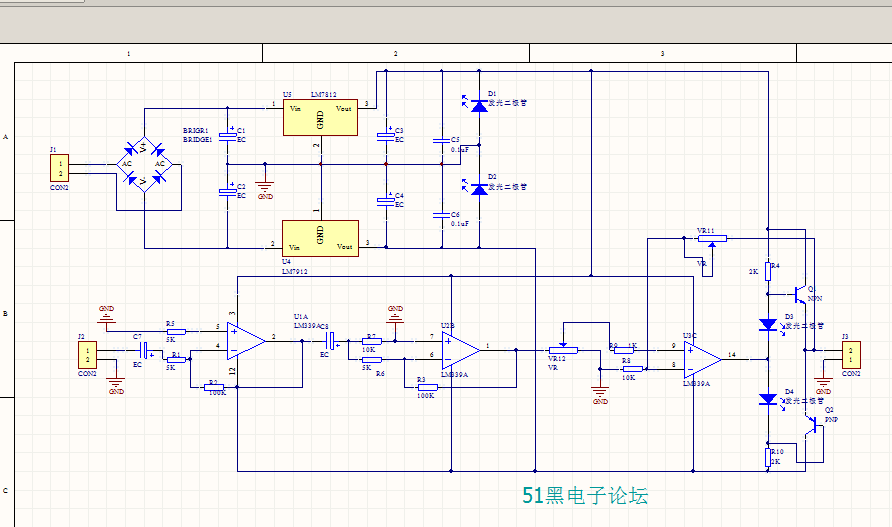

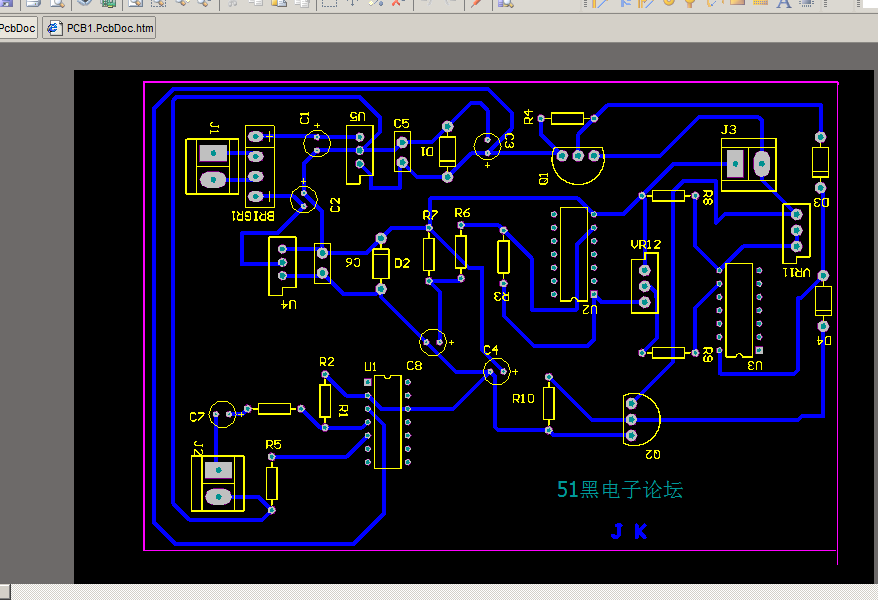

Altium Designer畫的音頻放大電路原理圖和PCB圖如下：(51hei附件中可下載工程文件)
