Altium designer16設計PCB板圖布線時的引腳交換

Altium designer16的引腳交換：在運放、比較器、數字部件等芯片中、四輸入與非門中，同一個門的4根輸入引腳之間可以互換（稱為腳交換），這樣可以讓PCB布線時，銅線實現最短減少PCB板中銅線的繞彎和過孔。對于四運放、四比較器芯片，一個芯片內有4個運放（4個子部件），子部件1的引腳可以和子部件2、3、4的引腳互換（稱為子部件交換），達到PCB板布線銅線最短的目的。在SCH視窗或PCB視窗中，在芯片上單擊右鍵-------彈出：compengt actions（零件動作）------從彈出的下拉菜單中選擇：configure pin/part swapping(引腳交換、子部件交換)。也可以SCH比較器中菜單：tools------configure pin swapping-----彈出配置管腳交換對話框。在PCB比較器中：tools-----pin/part swapping-----configure------彈出管腳交換對話框。

上圖中，1、2、3、12、13 屬于同一個管腳組，引腳之間可以交換。引腳號：ina0  ina1  ina2  ina3  ina4分別命名為A、 B、 C、 D、 E，稱為管腳組的序號sequence ID。

、

上圖是一個芯片內部有兩個5輸入或非門，分為A子部件和B子部件，把A部件命名為管腳組1，B部件為管腳組2。同一管腳組內的引腳可以互換，不同管腳組內的引腳不能互換。將某個管腳的 Pin Group 值留空意味著此管腳是不允許進行交換的。例如，該元器件中的輸出管腳和電源管腳（管腳標號 5,6,7 和 14）是不允許互相交換的，因此 Pin Group 值就留空。在SCH圖或PCB圖上，在零件上單擊右鍵-----彈出：component actions（零件動作）------從彈出的下拉菜單中選擇：configure pin/part swapping(引腳交換、子部件交換)見下圖：

下圖是引腳交換：子部件內部的引腳之間交換，也叫引腳組內部交換。劃分引腳序號ID（即下圖中的腳名pin name）和管腳組名pin group(1號管腳組和2號管腳組)

上圖中：重新命名腳名，把輸入腳ina0------ina4分別命名為（序號ID）A  B  C  D  E。輸出腳：Y

把輸入腳inb0--------inb4也命名為(序號ID)   A  B  C  D  E。輸出腳：Y

把1  2  3  5  12  13腳所在的引腳號組稱為1，

把4  7  8  9  10  11腳所在的引腳號組稱為2

同一個管腳組內的引腳可以互換：管腳組1內的5個管腳可以互換，第一管腳組1的引腳和第二管腳組2的引腳不能互換。上表最后一項是swap data交換數據，pin group腳組內的引腳互換

按以上劃分后，就可以啟動引腳交換了。

引腳、部件、差分對交換引腳：一般在PCB板發生，極少在SCH發生。因?yàn)樵诋婼CH圖時不可能發現PCB板中銅線繞彎沒有走捷徑，在畫PCB板圖時才發現這一問題，需要互換引腳。在PCB板中互換引腳后，再反向更新SCH圖，這是在PCB比較器中由人工啟動更新SCH原理圖后由程序完成的。

設置元器件的管腳、差分對或部件引腳交換所需要的群組交換屬性存儲在原理圖元件中。但是使用這些信息是在 PCB 編輯器當中，每個 PCB 元件都有一個選項用來設定是否允許其管腳交換，這個設定來自于SCH原理圖，SCH圖更新PCB圖時，帶到PCB圖中來。

查看PCB板內每個零件是否具備引腳互換功能：在PCB環境------左鍵雙擊零件------彈出PCB零件屬性對話框-------在屬性中部專門有引腳交換選項：--------勾選這兩項（見下圖）（系統默認沒有勾選）。如果沒有勾選這兩項，是無法啟動引腳交換的。

啟動引腳交換管理器：在SCH圖和PCB圖都可以啟動：在PCB圖啟動方法：?jiǎn)螕舨藛蝨ools-----pin/part swaping-----configure-------彈出配置管腳交換信息對話框--------PCB整版上全部零件列表顯示------每個零件在SCH圖配置的引腳交換情況-------PCB圖中是否使能-------雙擊配置對話框中一個零件------彈出該零件配置引腳交換的對話框----設置交換組號、組名。

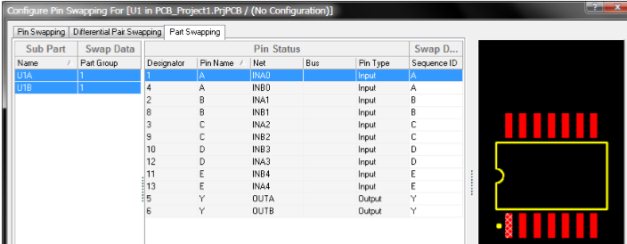

下圖是子部件交換：引腳組與引腳組交換。

子部件號：U1A  U1B。他們的部件組都命名為1，這樣可以進行引腳組交換。

把A部件5個輸入腳號pin name管腳序號ID分別命名為： A  B  C  D  E。

把B部件5個輸入腳號pin name（管腳序號ID）也命名為：A  B  C  D  E，兩個部件的輸出端都是Y，腳名（pin name）管腳序號ID相同，就可以進行引腳組互換了：同時把A—A互換，B—B互換   C—C互換  D---D互換  E---E互換 Y---Y互換。上表中，最后一項顯示不全：swap D…..顯示全是：swap data:交換數據。

不可交換的管腳VCC  GND的組號是0。

點擊上圖頂部diffrerental pair swapping：對4運放、4比較器的輸入端差分對引腳，進行交換。見下圖：

建立差分對，點擊上圖左下角：show all pins方框的下拉箭頭------選擇：show pares from directives.利用SCH圖上的差分對指示生成差分對列表。

在PCB中啟動腳/部件交換：tools-----pin/park swapping.

在SCH圖中啟動腳/部件交換：點擊tools------configure pin swapping.

在SCH圖上啟動交換：在零件上單擊右鍵-------選擇：part actions-------configure pin swapping.

在PCB圖上啟動交換：在零件上單擊右鍵-------components actions------configure pin/part swapping.

在 PCB 編輯器中，管腳、差分對和部件交換通過在元器件焊盤上互換網絡來完成。當更改傳送回原理圖時，在SCH中會有兩種方式來處理管腳的交換，要么可以在元器件符號上交換管腳，要么可以交換與 管腳連接的導線的網絡標號。每種方法都各自有其的優點與缺點

交換引腳 在原理圖上通過交換元器件管腳總是可以實現的，但是，這也意味著該元器件符號實例不再與元件 庫中定義的元器件符號一致。在這種情況下，這也意味著該符號無法通過元件庫進行更新，并且設 計當中相同元器件的其他實例會有與其不同的管腳排列，對于原理圖的閱讀而言可能會產生困惑。 當網絡都已經在物理上硬性連接到了元器件時，交換引腳是唯一可用的選項。通常并不推薦使用交 換引腳的方式，它只能用在比較簡單的元件中 (諸如排阻) 或由于原理圖設計結構的原因而別無選擇時。

在SCH圖上交換網絡標號 只有當連接關系是通過網絡標號建立的，也就是說管腳之間并不是通過硬連線連接在一起時，才能 通過在原理圖上交換網絡標號的方式進行交換。這種方式的優點在于元器件符號不會改變，可以通 過元件庫進行更新。這種方式對復雜的元器件是較好的一種選擇，比如 FPGA。物理上移動符號的 兩個管腳會導致基于 I/O bank 的原理圖符號發生錯誤表示。 用戶可以在SCH環境單擊菜單projcet-----project option-----彈出選項對話框---------單擊頂部左右方向中間的options-------在下面兩項勾選。系統默認是勾選的。

執行引腳交換：在PCB環境-------tools-----pin/part swapping-------可以交換的引腳高亮--------interactive pin/net swapping------光標單擊源引腳-------再單擊目的引腳

執行部件交換：在PCB環境------- tools-----pin/part swapping-------可以交換的引腳高亮--------- interactive part swapping------光標單擊源引腳-------再單擊目的引腳.

自動優化引腳連接：在PCB環境-----Tools ? Pin/Part Swapping ? Automatic Pin/Net Optimizer 來執行自動優化。

在SCH圖和PCB圖中，都可以對任一多通道的零件，設置部件交換。在PCB中執行了交換，更新到SCH圖：在PCB環境------ Design ? Update Schematics…傳遞回原理圖。

在SCH圖中只能配置引腳交換，不能執行引腳交換，也不能雙擊零件，在SCH零件屬性對話框中勾選該零件引腳交換使能。而在PCB圖中，可以雙擊零件，在零件屬性對話框中勾選交換使能，可以配置零件引腳交換的設置，可以執行零件的引腳交換。

綜上所述：引腳交換完全可以僅在PCB板中完成，第一步在PCB環境中雙擊零件----在彈出零件屬性對話框中勾選交換使能。第二步在PCB環境配置零件引腳交換的設置tools-----pin/part swapping-----configure。第三部在PCB環境執行引腳交換tools-----pin/part swapping------interactive pin swapping。第四步在PCB環境優化引腳配置tools-----pin/part swapping------automatic pin optimier。第五步在PCB環境中把引腳交換更新到SCH圖中(在design-------更新SCH)。
