Altium Designer16怎樣進行差分對布線？

怎樣進行差分對布線：

差分對布線：

1、在畫原理圖時，定義差分對布線，同時對兩個網絡布線。單擊菜單：pace放置------directive（指示）-------彈出差分對圖標-------在單個網絡上放置差分對圖標--------然后在這個網絡上放置網絡標號：V_RX1_N（差分對負極線）------在相鄰的另一個網絡放置差分對圖標------放置網絡標號：V_RX1_P（差分對正極線）------一對差分對定義完畢--------SCH圖更新PCB時，這個差分對信息會傳遞到PCB板中。PCB交互布線時，點擊place------interactive differential pair routing, 單擊這個差分對中任一根線布線，就會同時啟動對差分對中兩根線的同步布線。在PCB視窗頂部工具欄有一個差分對布線工具按鈕。

2、在PCB面板中查看差分對：把SCH圖更新到PCB中以后，打開相應的PCB文件-------零件布局完畢-------單擊PCB視窗右下角:PCB------從彈出的菜單中選擇：PCB--------在PCB視窗左側彈出PCB面板-------

在PCB面板頂部第一個方框右側，點擊向下的箭頭-------從彈出的下拉菜單中選擇：differential pairs editor-------第二個方框顯示：1 differential pair class（一個差分對類）-------單擊all differential pairs（全部差分對）------在第三個方框顯示：2 differential pairs（兩個差分對），分別是：V_RX1和V_RX2。

3、上述的第1條中，是在SCH圖中定義差分對，現在介紹在PCB面板中定義差分對：調出PCB面板見上圖-------點擊：添加-------彈出：微分對（差分對）對話框見下圖-------單擊下圖左上角正網絡下拉箭頭：選擇想要的網絡--------點擊負網絡下拉箭頭--------選擇相鄰的差分網絡-------確定，差分對就定義完成了。

4、設置差分對設計規則：在PCB視窗------單擊：design-------ruls------在布線規則：routing目錄下------differential pairs routing------單擊左下角：新規則-------增加了新規則diff pair routing_1-------在左上角where the object matches下拉箭頭設置新規則應用對象------diff pair ----在No differential下拉箭頭選擇差分對名稱----設置差分對間距、寬度、長度，（見下圖：）------單擊確定。差分對走線間距小于布線最小間距規則，就會報警。必須在design-------rules中，為當前差分對網絡新增布線間距規則。

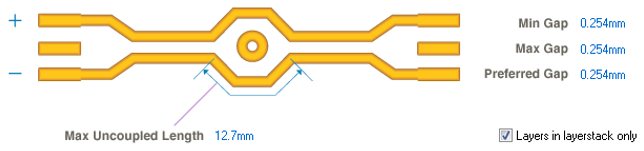

差分對布線有最大間距限制，超過最大間距兩根線之間就沒有耦合了，差分對線不耦合的長度是有限制的，不能太長，見下圖：超過這個長度，規則就會報警。

差分對布線的長度可以調節：tools------interactive diff pair length tuning.
