Altium Designer PCB板布線的設計規則檢查

ID:159395 · 發表于 2017-11-10 11:17

DRC檢查：分為在線檢查和批檢查。在線檢查；檢查程序一直在后臺運行，PCB畫圖中出現違反規則的情況，在線檢查及時發現并高亮顯示，阻止違規的布線。批檢查：在人工啟動PCB檢查程序后，才對所有檢查項一次性檢查。

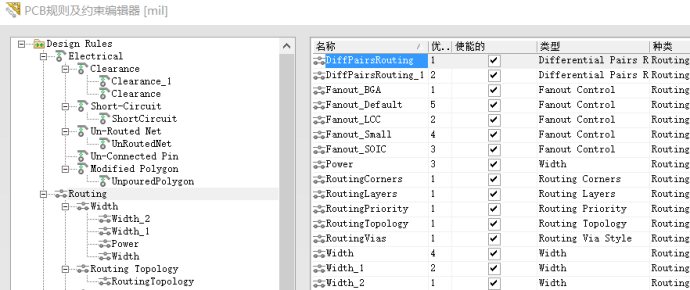

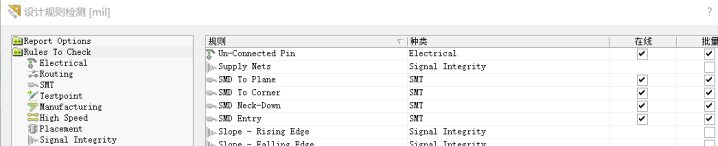

啟動一項在線檢查的條件：1、design------rule----inabled見下圖。 2、tools------design rules chack------在線打鉤

3、tools-----preferences------PCB editor-----ganeral--------online DRC打鉤

DRC檢查后，發生的違反規則部位，以兩種方式顯示：1是圖形顯示（稱為：沖突細節的顯示）：以圖形符號的形式顯示在PCB視窗上：定制的沖突圖形大多數用于 Online/Batch DRC 檢查的設計規則都有定制的沖突圖形 – 當與設計規則沖突時出現在工作空間，這些圖形表達了更清晰的 DRC 視圖。對于某個特定的設計規 則沖突，沖突圖形只在發生沖突的板層顯示。某些情況下，沖突圖形不僅顯示出沖突在哪里產生的，還會顯示出設計規則定義的約束值，并標明沖突值是高于還是低于這個約束值 (如圖圖 7)。其它的圖形，包括網絡天線 (Net Antennae)、Short-Circuit、 Room Definition、 Layer Pairs 和 Vias Under SMD 的規 則沖突，都將顯示為圖形，因為它們沒有定義的約束值。

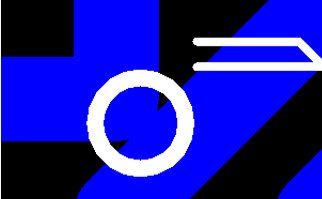

上圖：頂部：紅色：表示銅線寬度小于5mil。下部灰白色圓環：表示焊盤圓環小于4mil。

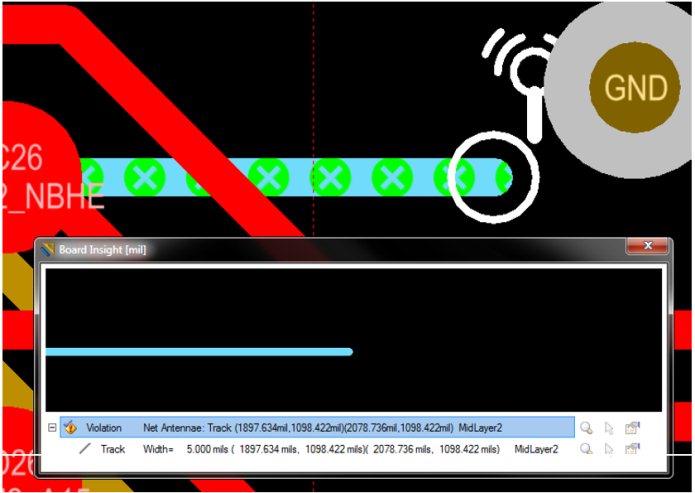

上圖：Net Antennae網絡天線沖突。

上圖：短路沖突。

2、在違反規則的部位進行覆蓋（沖突覆蓋）：使用表示沖突的覆蓋層 Overlay。 Overlay 在存在沖突的設 計元素上覆蓋了一層圖案，設計者可以選擇覆蓋的圖案樣式。這兩種方法都是簡單實用的沖突顯示方式。當視圖很小時，覆蓋的圖案可以標識沖突位置，之后可以放大視圖，通過沖突圖形來查看詳細的沖突信息。

上圖：PCB對象上疊加了高亮的小花：表示這里發生違反規則。

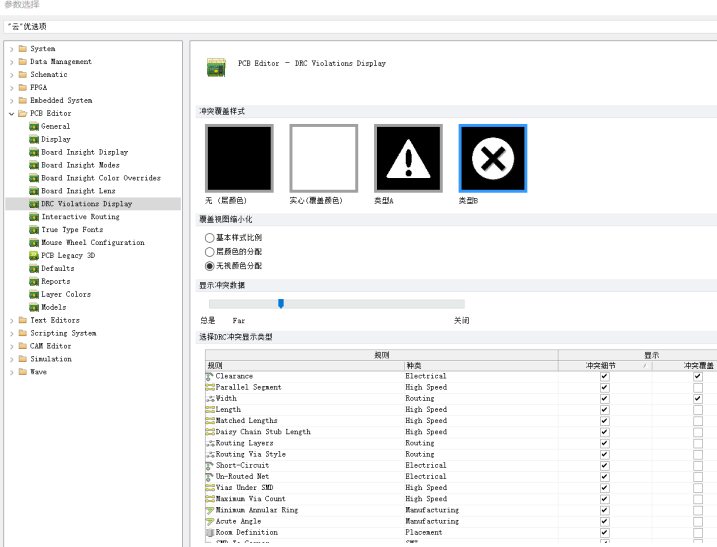

如何在PCB板上設置：違反規則的顯示。PCB視窗------tools------preferences-------pcb editor------DRC violations display--------顯示違反規則有兩種方式：1在違反的部位以圖形符號顯示，2在違反的部位進行覆蓋。見下圖：

在違反規則的部位進行沖突覆蓋：用戶可以選擇四種覆蓋圖形：見上圖的頂部四種圖形。系統默認選擇典型B。

上圖下部的表格，用來設置每一項的違反規則，啟動哪一個小時方法：采用勾選的方式：1圖形顯示（沖突細節）2覆蓋顯示沖突部位。

DRC之后，違反規則的DRC圖形（細節）顯示顏色、DRC覆蓋顏色，是可以選擇的：在PCB視窗-------按L鍵------彈出：視圖配置：對話框--------在對話框頂部--------選擇：板層和顏色：標簽--------在：系統顏色欄--------雙擊DRC error markkers右邊的顏色小方塊-------選擇DRC覆蓋顏色（系統默認是綠色）---------在顏色右側的展示打鉤--------顯示DRC覆蓋-------不打鉤：不顯示DRC覆蓋--------在系統顏色:DRC detail markers-------右邊的顏色小方塊雙擊：選擇圖形（DRC細節）顏色（系統默認是灰白色）-------在顏色右邊的展示小方塊打鉤--------顯示DRC圖形（細節）------不打鉤：不顯示DRC圖形（細節）

要在PCB視窗中顯示DRC違反規則，應進行設置：tools------design rule check-------在report options-------DRC報告選項-------勾選：創造違反事件。

每種設計沖突的圖形符號？在哪里找到？

怎樣查看違反規則的細節：

1、批量進行DRC檢查后，將產生的大量違反規則項報告，在messages信息面板中顯示，可在信息面板中雙擊其中一項沖突，視圖會自動切換到PCB板違反規則的部位且放大顯示。

2、在運行DRC檢查后，違反規則的詳細列表，用一下方法調出來顯示：在PCB視窗--------單擊屏幕右下角：PCB-------從彈出的菜單中選擇：PCB rules and violations--------在屏幕上彈出列表：沖突列表-------雙擊一項沖突-------屏幕切換到PCB違反部位。

上圖：使用 PCB Rules And Violations面板定位規則沖突

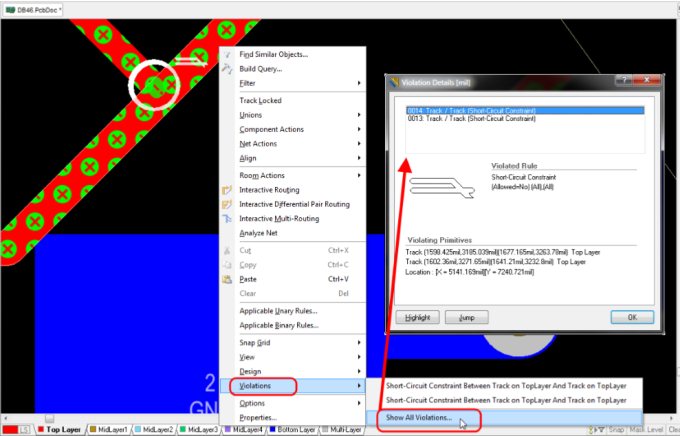

3、直接從工作空間定位與特定設計對象相關的沖突可以直接在 PCB 工作空間查看，將光標放置在沖突對象上，右鍵單擊并從 Violations 的子菜單中選擇命令。用戶要么選擇查看該對象的單個設計沖突，要么選擇查看所有的沖突，使用命令 Show All Violations。無論哪種情況，都會彈出 Violation Details 對話框，提供詳細的沖突細節信息，并包含高亮和跳轉到?jīng)_突對象的控件。
