AD的PCB布線中,防止已有的走線被推擠移位

防止現有的走線被推擠 為了防止其他網絡布線時已有的走線被推擠，這些走線必須被鎖定。最簡單的方法是通過 Edit ? Select ? Connected Copper (快捷鍵 S ? P 或 CTRL+H)或者在 PCB 面板選中需要鎖定的網絡。 然后打開 Inspector 面板(快捷鍵 F11)，勾選 Locked 選項。

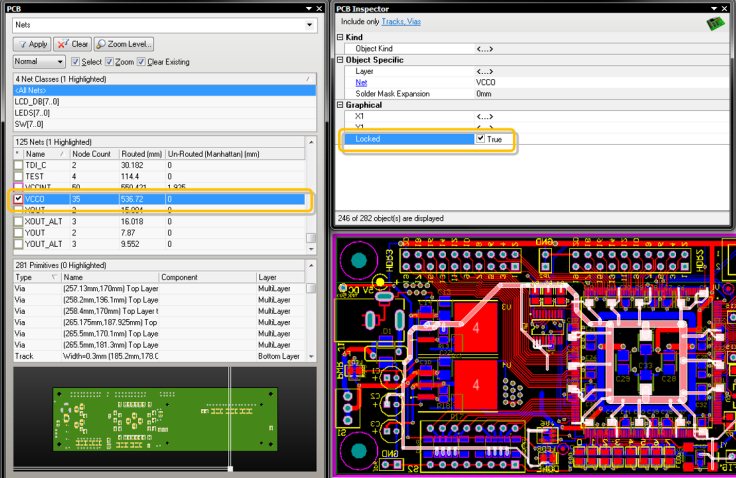

上圖：鎖定走線，使它們在重新布線的時候不會被移動。

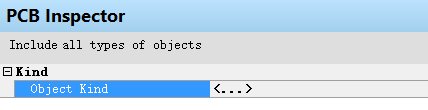

在PCB面板中選擇VCC網絡，然后鎖定VCC網絡的已布線：見上圖：打開PCB面板------選擇VCC網絡------PCB視窗中的VCC已布線高亮--------點擊屏幕右下角的PCB------從彈出的菜單中選擇PCB inspector-------彈出PCB inspector對話框--------點擊下圖中include all type of objects（這是系統默認：包括全部對象類型）中的objects------彈出一個小方框：顯示所有對象-------點擊：僅顯示------track(把PAD  NET勾選去掉)--------勾選：locked.

選擇已布線的VCC,然后鎖定VCC網絡的已布線：點擊菜單：edit------select-------connected copper-------光標變成十字形-------在PCB視窗中單擊VCC網絡已布線-------單擊右鍵退出十字光標-------單擊PCB視窗右下角PCB------彈出菜單中選擇PCB inspector-------其余步驟如上。
