LM2576引腳圖電路及中文資料分享

[復制鏈接]
ID:248700 發表于 2017-11-12 19:33 | 顯示全部樓層 |閱讀模式
LM2576的一些資料分享給大家互相交流
LM2576/LM2576HV是常見的開關型降壓器件

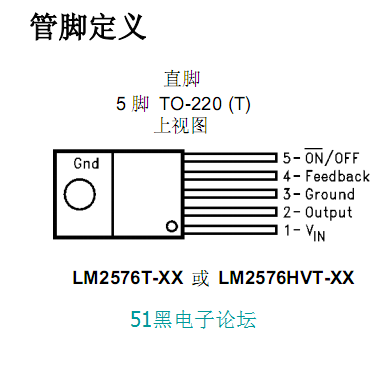

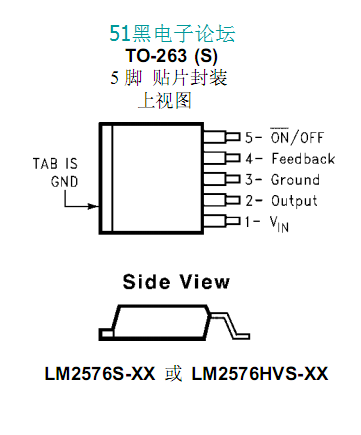

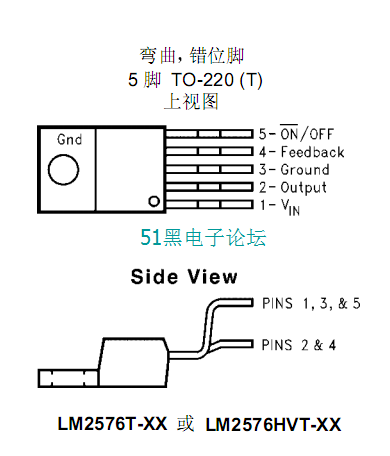

LM2576引腳圖:
0.png 0.png 0.png

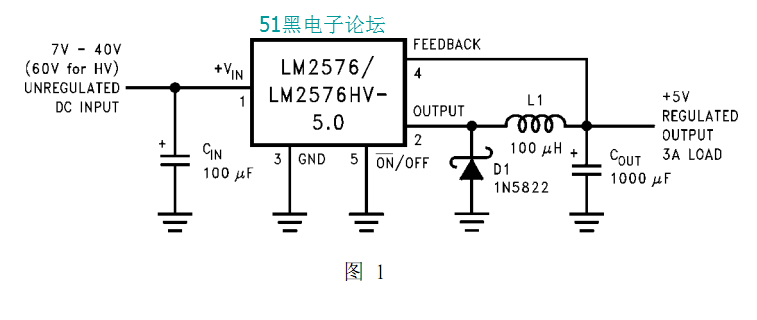

LM2576應用電路圖:

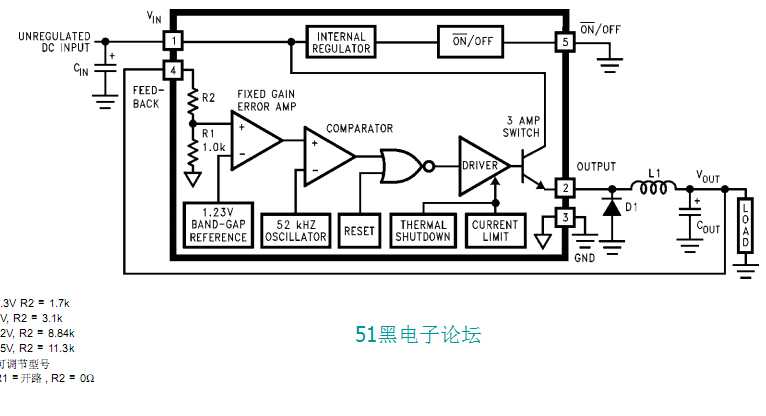

LM2576框圖:

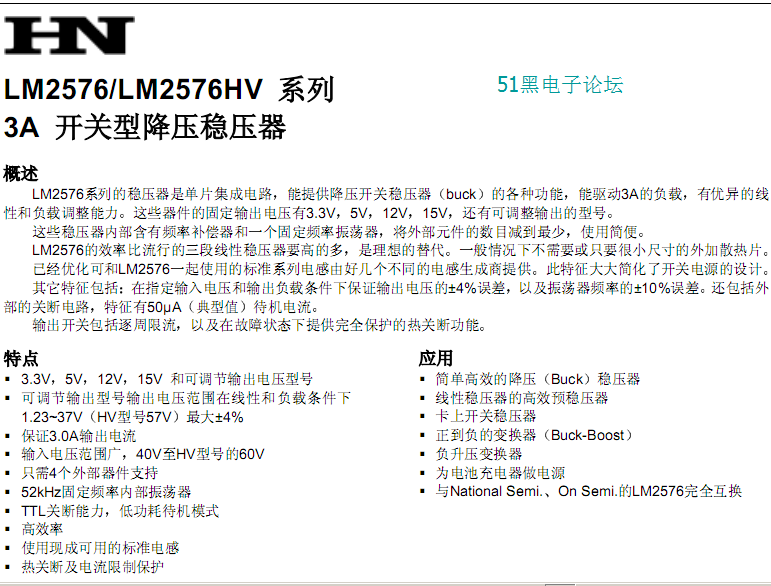

完整的pdf格式LM2576中文資料文檔51黑下載地址:
LM2576中文資料.pdf (246.42 KB, 下載次數: 58)



回復

使用道具 舉報

ID:1 發表于 2017-11-14 02:17 | 顯示全部樓層
好資料,51黑有你更精彩!!!
回復

使用道具 舉報

ID:573044 發表于 2019-6-27 00:13 | 顯示全部樓層
好資料,收藏學習
