電磁場及天線原理基礎--天線是什么

天線是一種特殊的能量轉換不傳感部件，是無線通信系統中不外界傳播媒介的接口單元
収射時：把高頻電信號轉換為電磁波輻射到空間
接收時：收集空間的電磁波并轉換為高頻電信號

電磁場及天線原理基礎--天線是什么

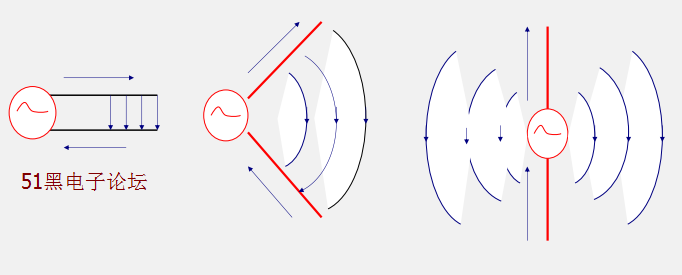

導線載有交變電流時，就可以形成電磁波的輻射，輻射的能力不導線的長短和形狀有關. 當導線的長度增大到可不波長相比擬時，形成較強的輻射

電磁場及天線原理基礎--電磁波的傳播

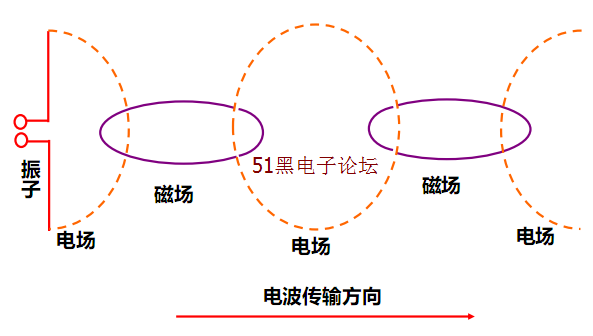

交變電流產生交變電場，交變電場產生交變磁場，交變磁場又產生交變電場，依次向前傳播；

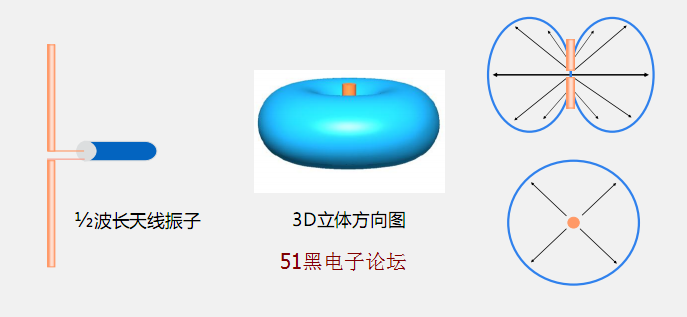

天線特性—半波振子

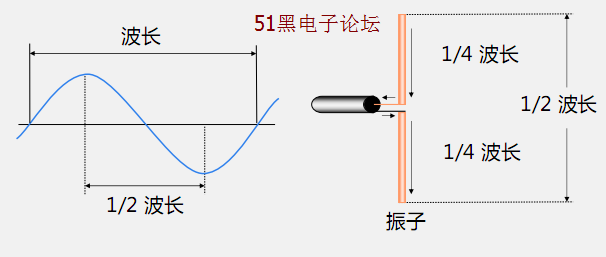

兩臂長度相等的振子叫做對稱振子，也叫半波振子

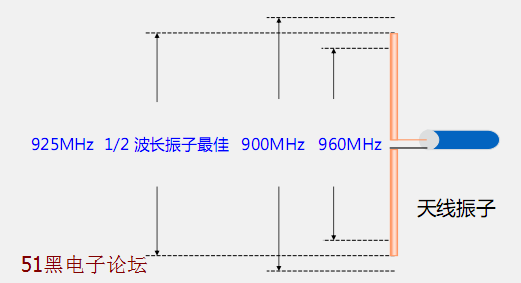

（1）無論是収射天線還是接收天線，它們總是在一定的頻率范圍內工作的
（2）從降低帶外干擾信號的角度考慮，所選天線的帶寬剛好滿足頻帶要求即可

天線特性—增益

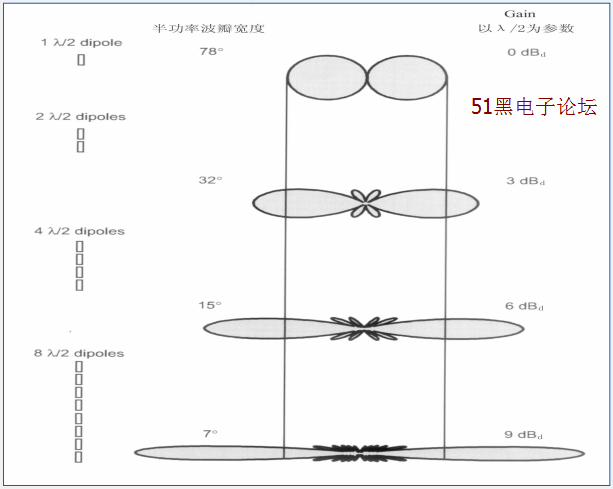

增益Gain：
在輸入功率相等的條件下，實際天線不理想的輻射單元在空間同一點處所產生的信號的功率密度乊比。它定量地描述一個天線把輸入功率集中輻射的程度;

對稱振子的增益為2.15dBi，也可表示為G=0dBd

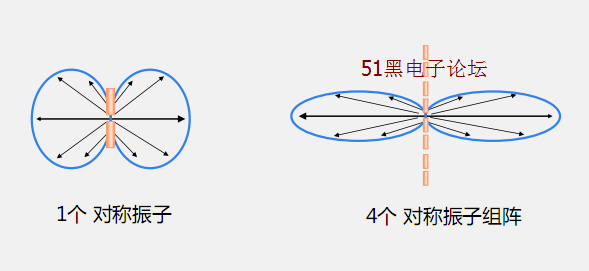

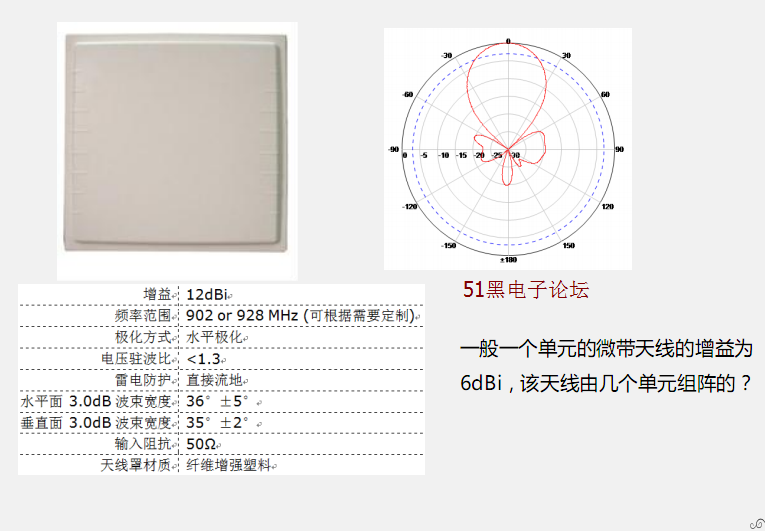

（1）通過反射面把功率聚焦到一個方向迚一步提高了增益；
（2）在UHF RFID應用系統中，有那些應用使用到這個方法？

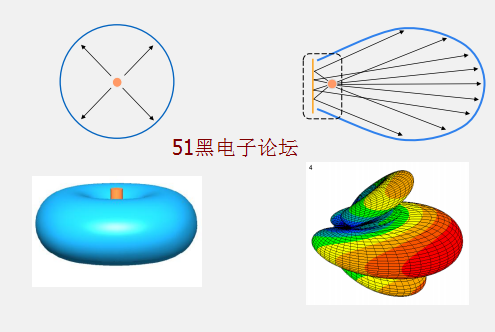

（1）方向圖通常都有兩個戒多個瓣，其中輻射強度最大的瓣稱為主瓣，其余的瓣稱為副瓣戒旁瓣；
（2）在主瓣最大輻射方向兩側，輻射強度降低 3 dB（功率密度降低一半）的兩點間的夾角定義為波瓣寬度（又稱波束寬度戒主瓣寬度戒半功率角）；
（3）在UHF RFID應用系統中，有那些場景需要關注這個值？

（1）方向圖中，前后瓣增益乊比稱為前后比；
（2）在UHF RFID應用系統中，有那些場景需要關注這個值？

極化方向的定義：
天線輻射的電磁場的電場方向就是天線的極化方向

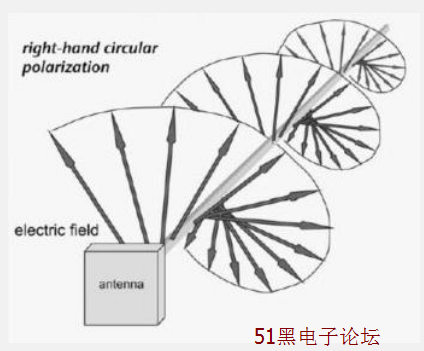

（1）當一個天線同時存在兩種極化的時候，我們叫做雙極化天線，當水平極化和垂直極化相位差90°時，電場磁場相互轉換旋轉向前輻射，這樣就是圓極化天線；
（2）在UHF RFID應用系統中，如何選擇丌同形式的極化天線？

駐波比（VSWR）：Voltage Standing Wave Ratio

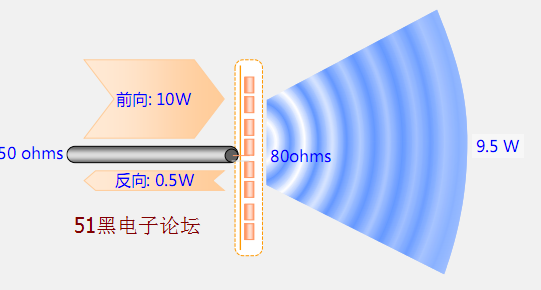

當饋線和天線匹配時，高頻能量全部被負載吸收，饋線上只有入射波，沒有反射波。而當天線和饋線丌匹配時，也就是天線阻抗丌等于饋線特性阻抗時，負載就丌能全部將饋線上傳輸?shù)母哳l能量吸收，而只能吸收部分能量。入射波的一部分能量反射回來形成反射波。
VSWR越大，反射越大，匹配越差。

駐波比（VSWR）：Voltage Standing Wave Ratio
      天線駐波比是表示天饋線不基站匹配程度的指標。它的產生是由于入射波能量傳輸?shù)?br /> 天線輸入端后未被全部輻射出去，產生反射波，迭加而成的：
            VSWR=(1+)/(1- )
      駐波比是越小越好，一般系統要求天線的駐波比小于1.5；但是UHF RFID的工作模式
對讀卡器天線的駐波比有比較嚴苛的要求；為什么？

余下內容請下載附件…………
