器件認識的全的幫忙認個圖片

ID:237942 · 發表于 2017-11-22 10:51

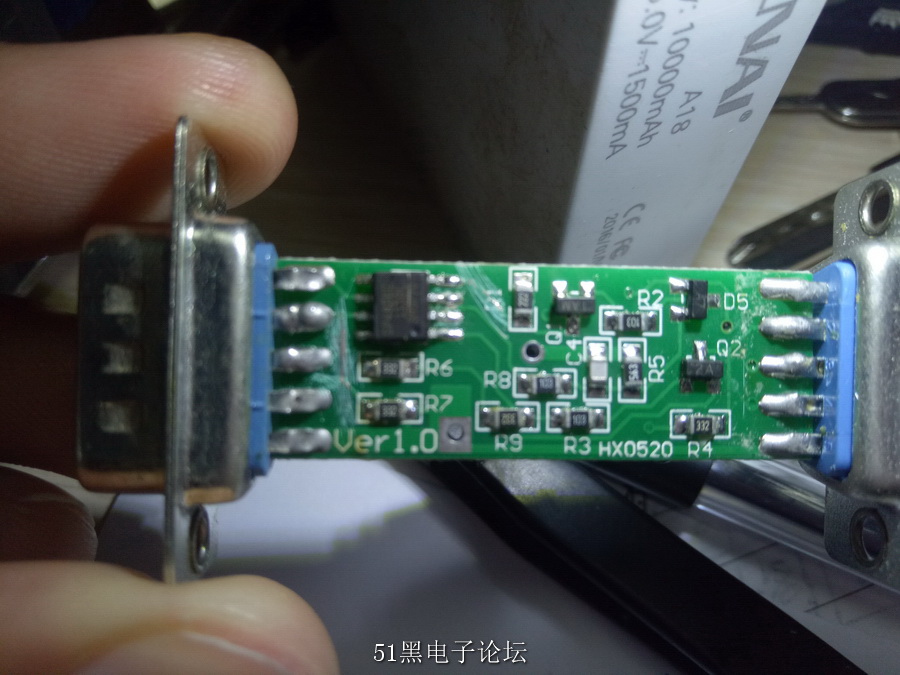

兩個問題：

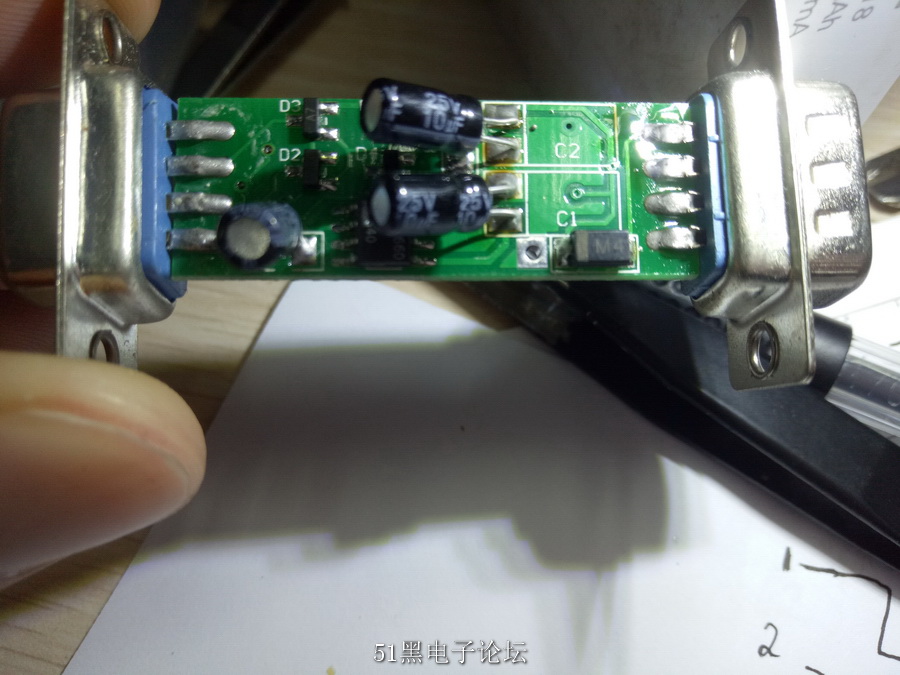

1，圖中那個標M4的是什么器件來著，整流二極管？之前見過，但是忘了。
2，圖中232轉485的SP485een是哪里供的電？很好奇

ID:61876 · 發表于 2017-11-22 14:54

M4是二極管，提供工作用的電是從232串口處得到的，俗話叫偷電。

ID:7485 · 發表于 2017-11-22 16:26

M4也就是1N4004，整流二極管。

ID:155507 · 發表于 2017-11-22 19:19

M4為貼片二極管,實際上就是1N4004,耐壓400V,電流1A。

這些無源的RS-232/485電路的原理是什么呢？其實都是利用了串口的握手信號和RS485的自動換向的原理。
現成的RS232轉RS485模塊，就是插到電腦上就能用的，不用另接電源的。就是用串口自動取電的。

市場上的232轉換器是針對電腦串口的，電壓不是5V。

ID:252488 · 發表于 2017-11-22 22:42

二極管

ID:252532 · 發表于 2017-11-23 01:33

整流二極管

ID:237942 · 發表于 2017-11-27 09:09

gaozhaohong 發表于 2017-11-22 14:54
M4是二極管，提供工作用的電是從232串口處得到的，俗話叫偷電。

這個竊電你清楚么？我查資料說是從232的 4腳和7腳接印出來，但是前提是上位機要將這兩個管腳拉高，這一步我不清楚具體怎么操作。另外一點，M4這個二極管是直接將偷來的電進行整流，前面沒有穩壓器件么？

ID:237942 · 發表于 2017-11-27 09:14

angmall 發表于 2017-11-22 19:19
M4為貼片二極管,實際上就是1N4004,耐壓400V,電流1A。

這些無源的RS-232/485電路的原理是什么呢？其實都 ...

但是這個串口竊電到底是怎么完成的呢？原理圖我找了好多，但是都不靠譜，網上有人說將DB9端子的RTS DTR兩腳連起來，這個電流足以驅動后面的芯片。請問，這樣可行性高嗎

ID:254103 · 發表于 2017-11-27 12:14

二極管
